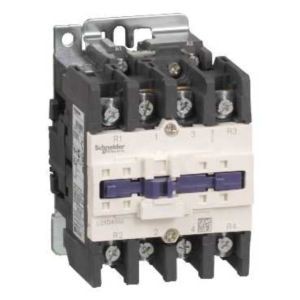

Contacteur Lc1d 4p (2f Plus 2o) Ac1 440v 60 A Bobine 48 V Ca
Prix sur consultation
Description
Désignation :Contacteur Lc1d 4p (2f Plus 2o) Ac1 440v 60 A Bobine 48 V Ca
Description :
- Gamme : Tesys
- Nom du produit : Tesys d
- Fonction produit : Contacteur
- Nom abrégé de l'appareil : Lc1d
- Application du contacteur : Charge résistive
- Catégorie d'emploi : Ac-1
- Description des pôles : 4p
- Composition des pôles : 2f+2o
- [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
- [ie] courant assigné d'emploi : 60 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
- Control circuit type : C.a. 50/60 hz
- Tension circuit de commande : 48 v ac 50/60 hz
- [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
- Catégorie de surtension : Iii
- [ith] courant thermique conventionnel : 60 aà <= 60 °c pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 800 aà 440 v pour circuit de puissance conformément à iec 60947
- Pouvoir assigné de coupure : 800 aà 440 v pour circuit de puissance conformément à iec 60947
- [icw] courant assigné de courte durée admissible : 320 a <= 40 °c 10 s circuit de puissance,720 a <= 40 °c 1 s circuit de puissance,72 a <= 40 °c 10 min circuit de puissance,165 a <= 40 °c 1 min circuit de puissance
- Calibre du fusible à associer : 80 a ggà <= 690 v coordination type 1 pour circuit de puissance,80 a ggà <= 690 v coordination type 2 pour circuit de puissance
- Impédance moyenne : 1.5 mohmà 50 hz - ith 60 a pour circuit de puissance
- [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa,600 v pour circuit de puissance certifications ul,690 v pour circuit de puissance conformément à iec 60947-4-1
- Durée de vie électrique : 1.4 mcycles 60 a ac-1 à ue <= 440 v
- Puissance dissipée par pôle : 5.4 w ac-1
- Couvercle de protection : Sans
- Support de montage : Platine,rail
- Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
- Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
- Mode de raccordement : Télécommande
- Couple de serrage : Télécommande
- Télécommande : 1.7 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
- Circuit de puissance : 6 n.m - sur bornes à anneau hexagonal 10 mm screw
- Temps de fonctionnement : 12...26 ms fermeture,4...19 ms ouverture
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
- Durée de vie mécanique : 6 mcycles
- Vitesse de commande : 3600 cyc/hà <= 60 °c
Caractéristiques techniques
Adapté à un montage sur rail | Non |
Nombre de contacts à fermeture en tant que contacts principaux | 2,0 |
Nombre de contacts ouverture en tant que contacts principaux | 2,0 |
Courant de fonctionnement nominal ca-1, 400 v | 60,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 48,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 48 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 48,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 48 V |
Type de raccordement du circuit principal | Screw connection |
Type de tension d'actionnement | Ac |
Nombre de contacts auxiliaires à fermeture | 0,0 |
Nombre de contacts auxiliaires à ouverture | 0,0 |
