Photo(s) non contractuelle(s)

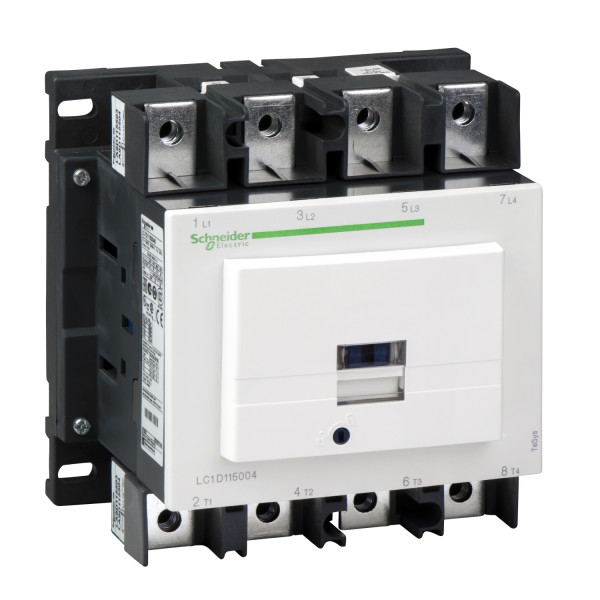

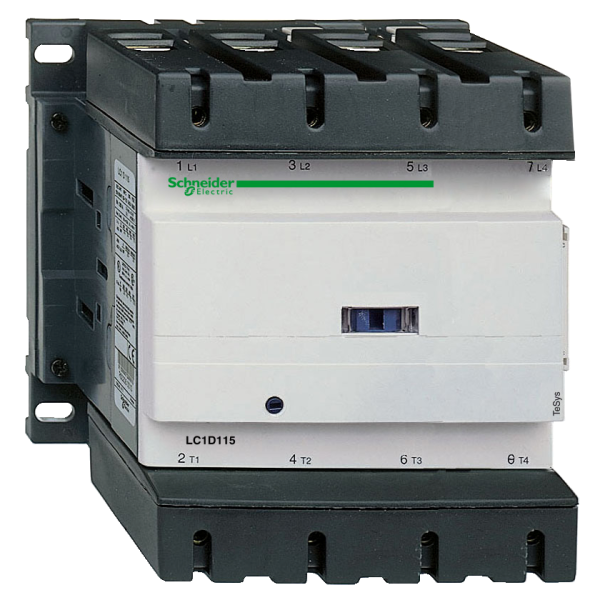

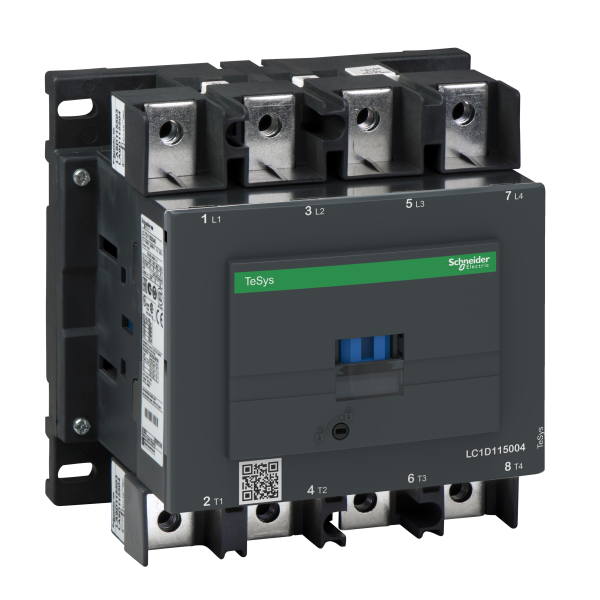

Contacteur Tesys Lc1d 4p Ac1 440v 200 A Bobine 240 V Ca
855.68 € HT 1026.82 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 2053 points de fidélité en achetant ce produit
Schneider Electric
SCHLA4DA2U
Module d’Antiparasitage TeSys Schneider Circuit RC – 110 à 240 Vca
En stock
6 produit(s) disponible(s)
14.35 € HT 17.22 € TTC
Schneider Electric
SCHLA4DE2U
Schneider Electric Module D'Antiparasitage - Varistance - 110..250 V Ca
Non géré en stock
A commander
16.08 € HT 19.30 € TTC
Schneider Electric
SCHLAD8N026
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Cosses ou Barres
Non géré en stock
A commander
12.83 € HT 15.40 € TTC
Schneider Electric
SCHLAD8N116
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses ou Barres
Non géré en stock
A commander
14.49 € HT 17.39 € TTC
Schneider Electric
SCHLAD8N206
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Cosses ou Barres
Non géré en stock
A commander
25.36 € HT 30.43 € TTC
Schneider Electric
SCHLADN026
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Cosses à Sertir
Non géré en stock
A commander
12.31 € HT 14.77 € TTC
Schneider Electric
SCHLADN046
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 4 O Cosses à Sertir
Non géré en stock
A commander
25.30 € HT 30.36 € TTC
Schneider Electric
SCHLADN116
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses à Sertir
Non géré en stock
A commander
12.92 € HT 15.50 € TTC
Schneider Electric
SCHLADN206
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Cosses à Sertir
Non géré en stock
A commander
12.30 € HT 14.76 € TTC
Schneider Electric
SCHLADN226
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Cosses à Sertir
Non géré en stock
A commander
21.26 € HT 25.51 € TTC
Schneider Electric
SCHLADN316
Schneider Electric Bloc de contacts auxiliaires Tesys 3 F Plus 1 O Cosses à Sertir
Non géré en stock
A commander
22.20 € HT 26.64 € TTC
Schneider Electric
SCHLADN406
Schneider Electric Bloc de contacts auxiliaires Tesys 4 F Plus 0 O Cosses à Sertir
Non géré en stock
A commander
21.87 € HT 26.24 € TTC
Schneider Electric
SCHLADR06
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses à Sertir
Non géré en stock
A commander
90.38 € HT 108.46 € TTC
Schneider Electric
SCHLADR26
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses à Sertir
Non géré en stock
A commander
83.74 € HT 100.49 € TTC
Schneider Electric
SCHLADR46
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses à Sertir
Non géré en stock
A commander
105.77 € HT 126.92 € TTC
Schneider Electric
SCHLADS26
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses à Sertir
Non géré en stock
A commander
121.89 € HT 146.27 € TTC
Schneider Electric
SCHLADT06
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses à Sertir
Non géré en stock
A commander
99.01 € HT 118.81 € TTC
Schneider Electric
SCHLADT26
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses à Sertir
Non géré en stock
A commander
88.02 € HT 105.62 € TTC
Schneider Electric
SCHLADT46
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses à Sertir
Non géré en stock
A commander
110.13 € HT 132.16 € TTC
Description
Caractéristiques principales :Gamme de produits : TeSys D
Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Charge résistive (AC-1)
Catégorie d'emploi : AC-1
Description des pôles : 4P
Composition des pôles : 4F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 200 A (
Type de circuit de commande : CA 50/60 Hz
Tension circuit de commande : 240 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : Se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 200 A à
Pouvoir nominal d'enclenchement irms : 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947
Pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 1100 A 250 A 550 A 950 A
Calibre du fusible à associer : 200 A gG à 250 A gG à
Impédance moyenne : 0,6 mOhm à 50 Hz - Ith 200 A pour circuit de puissance
[ui] tension assignée d'isolement : 1000 V pour circuit de puissance se conformer à IEC 60947-4-1600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL
Durée de vie électrique : 0.8 Mcycles 200 A AC-1 à Ue
Puissance dissipée par pôle : 24 W AC-1
Couvercle de protection : Sans
Support de montage : PlatineRail
Normes : UL 508CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
Certifications du produit : BVCCCCSADNVGLGOSTLROS (Lloyds register of shipping)RINAUL
Mode de raccordement : Circuit de puissance : barres 1 5 x 25 mmTélécommande : bornes à anneau - diamètre externe: 8 mmCircuit de puissance : bornes à anneau - diamètre externe: 25 mm
Couple de serrage : Télécommande : 1.2 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm vis : M3.5Télécommande : 1.2 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 vis : M3.5Circuit de puissance : 12 N.m - sur bornes à anneau hexagonal 13 mm vis : M8Circuit de puissance : 12 N.m - sur barres hexagonal 13 mm vis : M8
Temps de fonctionnement : 6…20 ms ouverture20…50 ms fermeture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 8 Mcycles
Vitesse de commande : 2400 cyc/h à
Caractéristiques complémentaires :
Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
Plage de tension du circuit de commande : 0,3 à 0,5 Uc perte de niveau à 55 °C, CA 50/60 Hz0,8…1,15 Uc opérationnel à 55 °C, CA 50/60 Hz
Consommation moyenne à l'appel en va : 280…350 VA à 20 °C (cos ? 0.8) 60 Hz280…350 VA à 20 °C (cos ? 0.8) 50 Hz
Consommation moyenne au maintien en va : 2…18 VA à 20 °C (cos ? 0.3) 60 Hz2…18 VA à 20 °C (cos ? 0.3) 50 Hz
Dissipation thermique : 3…8 W à 50/60 Hz
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Nombre de contacts à fermeture en tant que contacts principaux | 4,0 |
| Courant de fonctionnement nominal ca-1, 400 v | 200,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
| Type de raccordement du circuit principal | Autre |
| Type de tension d'actionnement | Ac |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
