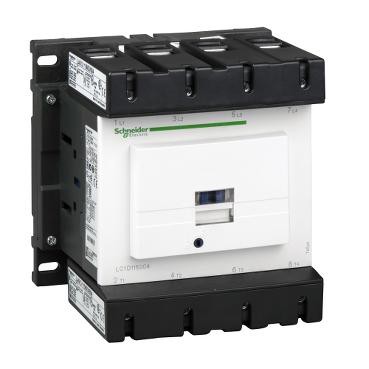

Contacteur Tesys Lc1d 4p Ac1 440v 200 A Bobine 380 V Ca

Description

Caractéristiques principales :

Gamme de produits : TeSys D
Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Charge résistive (AC-1)
Catégorie d'emploi : AC-1
Description des pôles : 4P
Composition des pôles : 4F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 200 A (
Type de circuit de commande : CA 50 Hz
Tension circuit de commande : 380 V CA 50 Hz
[uimp] tension assignée de tenue aux chocs : Se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 200 A à
Pouvoir nominal d'enclenchement irms : 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947
Pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 1100 A 250 A 550 A 950 A
Calibre du fusible à associer : 200 A gG à 250 A gG à
Impédance moyenne : 0,6 mOhm à 50 Hz - Ith 200 A pour circuit de puissance
[ui] tension assignée d'isolement : 1000 V pour circuit de puissance se conformer à IEC 60947-4-1600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL
Durée de vie électrique : 0.8 Mcycles 200 A AC-1 à Ue
Puissance dissipée par pôle : 24 W AC-1
Couvercle de protection : Sans
Support de montage : PlatineRail
Normes : UL 508CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
Certifications du produit : BVCCCCSADNVGLGOSTLROS (Lloyds register of shipping)RINAUL
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…2,5 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : connecteur 1 câble(s) 10…120 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : connecteur 2 câble(s) 10…50 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : connecteur 1 câble(s) 10…120 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteur 2 câble(s) 10…50 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteur 1 câble(s) 10…120 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : connecteur 2 câble(s) 10…50 mm² - rigidité du câble: rigide - sans extrémité de câble
Couple de serrage : Télécommande : 1.2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1.2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance : 12 N.m - sur connecteur hexagonal 4 mm
Temps de fonctionnement : 6…20 ms ouverture20…50 ms fermeture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 8 Mcycles
Vitesse de commande : 2400 cyc/h à

Caractéristiques complémentaires :

Technologie bobine : Sans module d'antiparasitage intégré
Plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau à 55 °C, CA 50 Hz0,85…1,1 Uc opérationnel à 55 °C, CA 50 Hz
Consommation moyenne à l'appel en va : 300 VA à 20 °C (cos ? 0.8) 50 Hz
Consommation moyenne au maintien en va : 22 VA à 20 °C (cos ? 0.3) 50 Hz
Dissipation thermique : 3…8 W à 50 Hz
