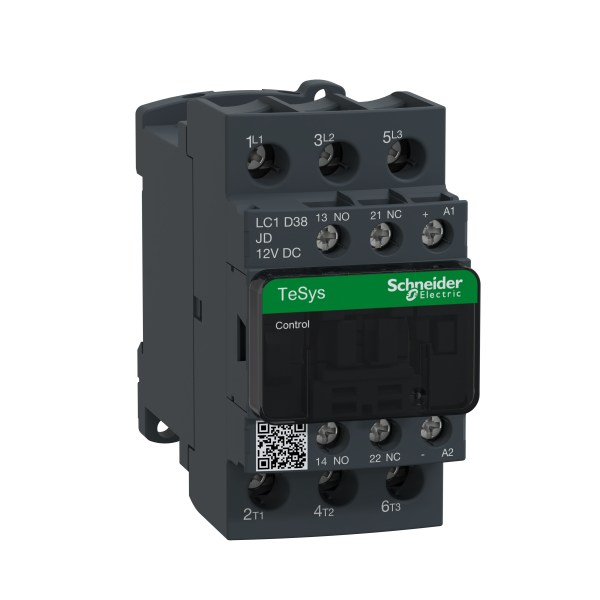

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 38 A Bobine 12 V Cc
211.46 € HT 253.75 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 507 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name :
- Type de produit ou de composant : Contacteur
- Nom abrégé d'appareil : LC1D
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi :
- [ie] courant assigné d'emploi :
- Puissance moteur kw :
- Puissance moteur hp :
- Control circuit type :
- Tension circuit de commande :
- Composition contact auxiliaire : 1F+1O
- [uimp] tension assignéede tenue aux chocs :
- Catégorie de surtension : III
- [ith] courant thermique conventionnel :
- Pouvoir nominal d'enclenchement irms :
- Pouvoir assigné de coupure :
- [icw] courant assigné de courte durée admissible :
- Calibre du fusible à associer :
- Impédance moyenne :
- [ui] tension assignée d'isolement :
- Durée de vie électrique :
- Puissance dissipée par pôle :
- Couvercle de protection : Avec
- Support de montage : Platine / Rail
- Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
- Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
- Mode de raccordement :
- Couple de serrage :
- Temps de fonctionnement :
- Niveau de fiabilité de la sécurité :
- Durée de vie mécanique : 30 Mcycles
- Vitesse de commande :
- Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
- Plage de tension du circuit de commande :
- Constante de temps : 28 ms
- Consommation moyenne à l'appel en w :
- Consommation moyenne au maintien en w :
- Type de contacts auxiliaires :
- Fréquence circuit signalisation : 25...400 Hz
- Courant commuté minimum :
- Tension de commutation minimale :
- Temps de non-chevauchement :
- Résistance d'isolement :
Ancien produit : Telemecanique LC1D38JD
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 18,5 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Courant de fonctionnement nominal ca-3, 400 v | 38,0 A |
| Courant de fonctionnement nominal ca-1, 400 v | 50,0 A |
| Tension d'alimentation de courant nominal us cc | 12,0 V |
| Tension d'alimentation de courant nominal us cc | 12 V |
| Type de raccordement du circuit principal | Raccordement à vis |
| Type de tension d'actionnement | Dc |
| Puissance de fonctionnement nominale ca-4, 400 v | 7,5 kW |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Courant de fonctionnement nominal ca-4, 400 v | 18,0 A |
