Contacteur Tesys Lc1f 3p Ac3 440v 780 A Bobine 127 V Ca
Contacteur Tesys Lc1f 3p Ac3 440v 780 A Bobine 127 V Ca

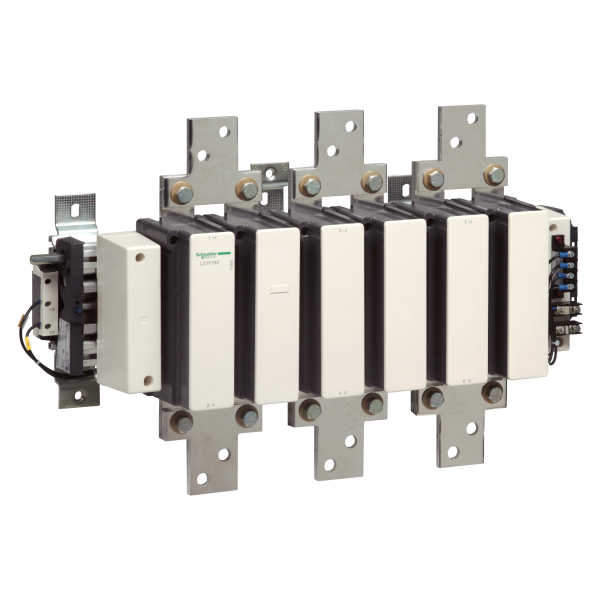

Photo(s) non contractuelle(s)

Contacteur Tesys Lc1f 3p Ac3 440v 780 A Bobine 127 V Ca

9704.53 € HT 11645.44 € TTC

Marque Schneider Electric

Référence LC1F780G7

EAN 3389110227253

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 9-14 jours Délai estimatif

Description

Désignation :

Contacteur Tesys Lc1f 3p Ac3 440v 780 A Bobine 127 V Ca

Description :
  • Gamme : Tesys
  • Nom du produit : Tesys f
  • Fonction produit : Contacteur
  • Nom abrégé de l'appareil : Lc1f
  • Application du contacteur : Commande du moteur,charge résistive
  • Catégorie d'emploi : Ac-1,ac-3
  • Description des pôles : 3p
  • Composition des pôles : 3f
  • [ue] tension assignée d'emploi : <= 1000 v ac 50/60 hz,<= 460 v dc
  • [ie] courant assigné d'emploi : 1600 a (<= 40 °c) à <= 440 v ac ac-1,780 a (<= 55 °c) à <= 440 v ac ac-3
  • Puissance moteur kw : 220 kwà 220...230 v ac 50/60 hz,400 kwà 380...400 v ac 50/60 hz,425 kwà 415 v ac 50/60 hz,425 kwà 440 v ac 50/60 hz,450 kwà 1000 v ac 50/60 hz,450 kwà 500 v ac 50/60 hz,475 kwà 660…690 v ac 50/60 hz
  • Control circuit type : C.a. 40...400 hz
  • Tension circuit de commande : 120 v c.a. 40...400 hz
  • [uimp] tension assignéede tenue aux chocs : 8 kv
  • Catégorie de surtension : Iii
  • [ith] courant thermique conventionnel : 1600 aà <= 40 °c
  • Pouvoir nominal d'enclenchement irms : 7800 a ac conformément à iec 60947-4-1
  • Pouvoir assigné de coupure : 6240 a conformément à iec 60947-4-1
  • [icw] courant assigné de courte durée admissible : 6250 a <= 40 °c 10 s,5600 a <= 40 °c 30 s,4600 a <= 40 °c 1 min,3000 a <= 40 °c 3 min,2200 a <= 40 °c 10 min
  • Calibre du fusible à associer : 800 a amà <= 440 v,1600 a ggà <= 440 v
  • Impédance moyenne : 0.1 mohmà 50 hz - ith 1600 a
  • [ui] tension assignée d'isolement : 1000 v conformément à iec 60947-4-1,1500 v conformément à vde 0110 gr c
  • Puissance dissipée par pôle : 250 w ac-1,60 w ac-3
  • Support de montage : Platine
  • Normes : En 60947-1,en 60947-4-1,iec 60947-1,iec 60947-4-1,jem 1038
  • Certifications du produit : Bv,ccc,csa,dnv,gl,rina,rmros,ul,lros
  • Mode de raccordement : Télécommande
  • Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
  • Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
  • Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
  • Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
  • Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
  • Circuit de puissance : bar 2 x ( 100 x 5 mm)
  • Couple de serrage : Télécommande
  • Temps de fonctionnement : 130...230 ms ouverture,40...80 ms fermeture
  • Durée de vie mécanique : 5 mcycles
  • Vitesse de commande : 600 cyc/hà <= 55 °c

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Puissance de fonctionnement nominale, ac-3, 400 v 400,0 kW
Nombre de contacts à fermeture en tant que contacts principaux 3,0
Courant de fonctionnement nominal ca-3, 400 v 780,0 A
Courant de fonctionnement nominal ca-1, 400 v 1600,0 A
Tension d'alimentation de courant nominal us à ca 50 hz 120,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 120 V
Tension d'alimentation de courant nominal us à ca 60 hz 120,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 120 V
Type de raccordement du circuit principal Raccordement par boulon
Type de tension d'actionnement Ac
Puissance de fonctionnement nominale ca-4, 400 v 110,0 kW
Nombre de contacts ouverture en tant que contacts principaux 0,0
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
Courant de fonctionnement nominal ca-4, 400 v 225,0 A
