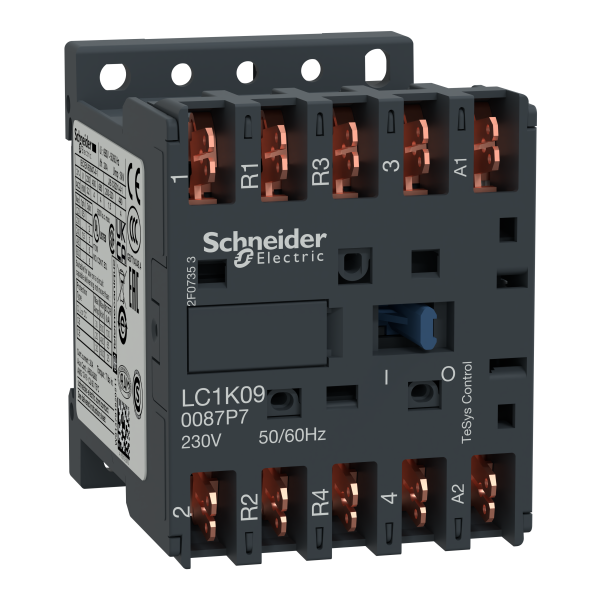

Schneider Electric Contacteur Tesys Lc1K 4P (2F Plus 2O) Ac1 440V 20 A Bobine 230 V Ca

Description

• Gamme : TeSys
• Product name : TeSys K
• Type de produit ou de composant : Contacteur
• Nom abrégé d'appareil : LC1K
• Application du contacteur : Charge résistive
• Catégorie d'emploi : AC-1
• Description des pôles : 4P
• Composition des pôles : 2F+2O
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz pour circuit de puissance
• [ie] courant assigné d'emploi : 20 A (<= 50 °C) à <= 440 V AC AC-1 pour circuit de puissance / 16 A (<= 70 °C) à 690 V AC AC-1 pour circuit de puissance
• Control circuit type : C.a. 50/60 Hz
• Tension circuit de commande : 230 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 8 kV
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 110 A AC pour circuit de puissance conformément à NF C 63-110 / 110 A AC pour circuit de puissance conformément à IEC 60947
• Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947 / 110 A à 440 V conformément à IEC 60947 / 80 A à 500 V conformément à IEC 60947 / 110 A à 220...230 V conformément à IEC 60947 / 110 A à 380...400 V conformément à IEC 60947 / 70 A à 660...690 V conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 90 A <= 50 °C 1 s circuit de puissance / 85 A <= 50 °C 5 s circuit de puissance / 80 A <= 50 °C 10 s circuit de puissance / 60 A <= 50 °C 30 s circuit de puissance / 45 A <= 50 °C 1 min circuit de puissance / 40 A <= 50 °C 3 min circuit de puissance / 20 A <= 50 °C >= 15 s circuit de puissance
• Calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance / 25 A aM pour circuit de puissance
• Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
• [ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 600 V pour circuit de puissance conformément à UL 508 / 600 V pour circuit de puissance conformément à CSA C22.2 No 14
• Durée de vie électrique : 0.18 Mcycles 20 A AC-1 à Ue <= 440 V
• Support de montage : Platine / Rail
• Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
• Certifications du produit : CSA / UL
• Mode de raccordement : Bornes Faston 1 6.35 mm / Bornes Faston 2 2.8 mm
• Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 5...15 ms excitation bobine + ouverture ''O'' / 10...20 ms excitation bobine + fermeture ''F'' / 15...25 ms désexcitation bobine + fermeture ''O''
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 10 Mcycles
• Vitesse de commande : 3600 cyc/h

• Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau / 0,8...1,15 Uc à <= 50 °C opérationnel
• Consommation moyenne à l'appel en va : 30 VA à 20 °C
• Consommation moyenne au maintien en va : 4.5 VA à 20 °C
• Dissipation thermique : 1.3 W
• Fréquence circuit signalisation : <= 400 Hz
