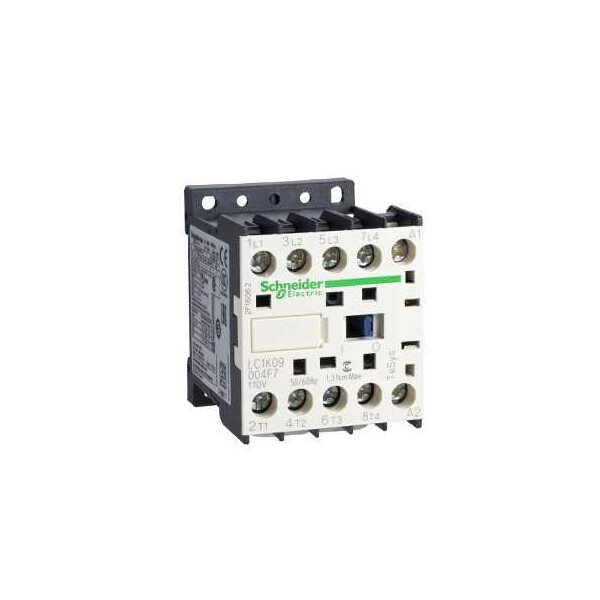

Schneider Electric Contacteur Tesys Lc1K 4P (2F Plus 2O) Ac1 440V 20 A Bobine 115 V Ca
Prix sur consultation
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys K
- Type de produit ou de composant : Contacteur
- Nom abrégé d'appareil : LC1K
- Application du contacteur : Charge résistive
- Catégorie d'emploi : AC-1
- Description des pôles : 4P
- Composition des pôles : 2F+2O
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz pour circuit de puissance
- [ie] courant assigné d'emploi : 20 A (<= 50 °C) à <= 440 V AC AC-1 pour circuit de puissance / 16 A (<= 70 °C) à 690 V AC AC-1 pour circuit de puissance
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 115 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 110 A AC pour circuit de puissance conformément à NF C 63-110 / 110 A AC pour circuit de puissance conformément à IEC 60947
- Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947 / 110 A à 440 V conformément à IEC 60947 / 80 A à 500 V conformément à IEC 60947 / 110 A à 220...230 V conformément à IEC 60947 / 110 A à 380...400 V conformément à IEC 60947 / 70 A à 660...690 V conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 90 A <= 50 °C 1 s circuit de puissance / 85 A <= 50 °C 5 s circuit de puissance / 80 A <= 50 °C 10 s circuit de puissance / 60 A <= 50 °C 30 s circuit de puissance / 45 A <= 50 °C 1 min circuit de puissance / 40 A <= 50 °C 3 min circuit de puissance / 20 A <= 50 °C >= 15 s circuit de puissance
- Calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance / 25 A aM pour circuit de puissance
- Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 600 V pour circuit de puissance conformément à UL 508 / 600 V pour circuit de puissance conformément à CSA C22.2 No 14
- Durée de vie électrique : 0.18 Mcycles 20 A AC-1 à Ue <= 440 V
- Support de montage : Platine / Rail
- Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
- Certifications du produit : CSA / UL
- Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 0.34...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble
- Couple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 5...15 ms excitation bobine + ouverture ''O'' / 10...20 ms excitation bobine + fermeture ''F'' / 15...25 ms désexcitation bobine + fermeture ''O''
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Durée de vie mécanique : 10 Mcycles
- Vitesse de commande : 3600 cyc/h
- Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau / 0,8...1,15 Uc à <= 50 °C opérationnel
- Consommation moyenne à l'appel en va : 30 VA à 20 °C
- Consommation moyenne au maintien en va : 4.5 VA à 20 °C
- Dissipation thermique : 1.3 W
- Fréquence circuit signalisation : <= 400 Hz
Ancien produit : Telemecanique LC1K09008FE7
Caractéristiques techniques
Adapté à un montage sur rail | Non |
Nombre de contacts à fermeture en tant que contacts principaux | 2,0 |
Nombre de contacts ouverture en tant que contacts principaux | 2,0 |
Courant de fonctionnement nominal ca-1, 400 v | 20,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 115,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 115 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 115,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 115 V |
Type de raccordement du circuit principal | Screw connection |
Type de tension d'actionnement | Ac |
Nombre de contacts auxiliaires à fermeture | 0,0 |
Nombre de contacts auxiliaires à ouverture | 0,0 |
