Interrupteur de Position Poussoir à Galet Acier 1O+1F OsiSense XCMD
81.28 € HT 97.54 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 195 points de fidélité en achetant ce produit
Description

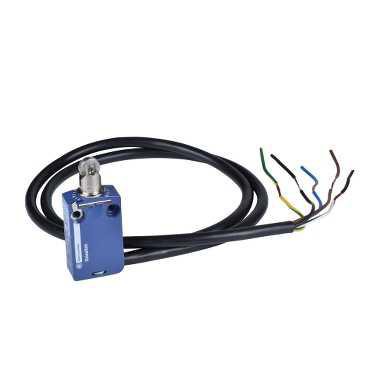

Interrupteur de Position Poussoir à Galet OsiSense XCMD Schneider Electric
Cet interrupteur de position OsiSense XCMD, de la marque Schneider Electric, est un commutateur de fin de course servant à commander la fermeture et l’ouverture d’un circuit à chaque détection de position ou de passage. Il est doté de 2 contacts ouvert et fermé pouvant contrôler un circuit de 0,1 à 1,5 A, sur une tension de 240 à 250 V. Son poussoir à galet en acier assure la détection de la position avec un contact brusque. Cet interrupteur de position peut être utilisé dans le système d’automatisme de portail, de fenêtre ou de store. Il est équipé d’un câble amovible de 10 m de longueur pour faciliter le raccordement électrique.
Les + du produit :
- Prêt à installer
- Mouvement d’attaque avec came de 30°
Caractéristiques principales :
- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCMD
- Forme du capteur : Miniature
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Métal
- Matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Poussoir avec galet à rappel métal
- Type d'approche : Approche latérale 2 directions
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
Caractéristiques complémentaires :
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Connecteur à câble amovible
- Longueur du câble : 10 m
- Composition du câble : 5 x 0,75 mm²
- Matière de l'isolant du fil : PvR
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 35 N
- Effort minimal d'actionnement : 7 N
- Vitesse d'attaque maximale : 0.5 m/s
- Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conformément à EN/IEC 60947-5-1 appendix A / R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 300 V niveau de pollution 3 conformément à UL 508 / 400 V niveau de pollution 3 conformément à IEC 60947-5-1 / 300 V niveau de pollution 3 conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60664 / 4 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 6 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 10000000 cycle
- Largeur : 30 mm
- Hauteur : 50 mm
- Profondeur : 16 mm
- Masse du produit : 0.185 kg
Référence : SCHXCMD2102L10 (Schneider-Electric)
Ancien produit : Telemecanique XCMD2102L10
Caractéristiques techniques
Fonction de commutation | Interrupteur à rupture rapide |
Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
Courant de fonctionnement nominal ie cc-13, 230 v | 0,1 A |
Matériau du boîtier/corps | Métal |
Adapté aux fonctions de sécurité | Non |
Revêtement du boîtier | Autre |
Avec affichage du statut | Non |
Finition de l'interface pour communication orientée sur la sécurité | Sans |
Finition du raccordement électrique | Avec câble préconfectionné |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Type de construction du boîtier | Autre |
Indice de protection (ip) | Ip66/ip67 |
Manœuvre positive d'ouverture | Oui |
Finition de l'élément d'actionnement | Poussoir à galet |
Type d'interface | Sans |
Sortie électronique | Non |
Largeur du capteur | 30 mm |
Hauteur du capteur | 50 mm |
Longueur du capteur | 16 mm |
Fonction de commutation encliquetable | Non |
Température ambiante en fonctionnement | 70 °C |
Température ambiante en fonctionnement | -25 °C |
Nombre de contacts en tant que contacts à ouverture | 1 |
Nombre de contacts en tant que contacts à fermeture | 1 |
Orientation de l'élément d'actionnement | Poussoir à galet droit |
Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
