Schneider Electric Contacteur Tesys Lc1K 3P Ac3 440V 9 A Bobine 24 Vca

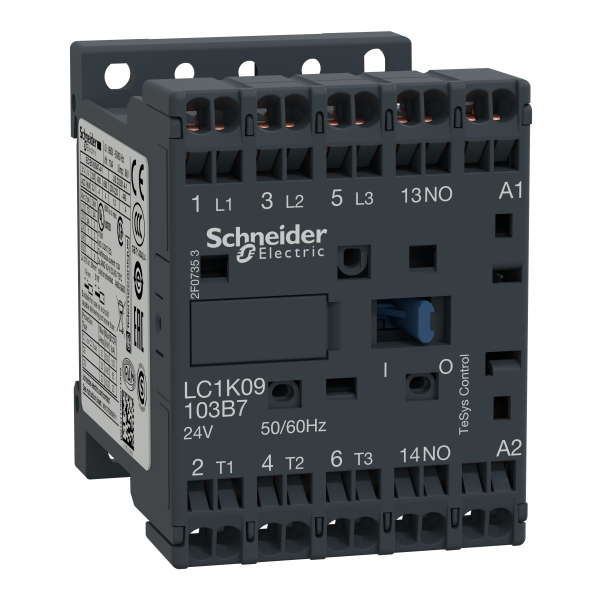

Schneider Electric Contacteur Tesys Lc1K 3P Ac3 440V 9 A Bobine 24 Vca

Photo(s) non contractuelle(s)

Schneider Electric Contacteur Tesys Lc1K 3P Ac3 440V 9 A Bobine 24 Vca

38.29 € HT 45.95 € TTC

Marque Schneider Electric

Référence LC1K09103B7

EAN 3389110242072

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys K
  • Type de produit ou de composant : Contacteur
  • Nom abrégé d'appareil : LC1K
  • Application du contacteur : Commande du moteur / Charge résistive
  • Catégorie d'emploi : AC-1 / AC-3 / AC-4
  • Description des pôles : 3P
  • Composition des pôles : 3F
  • [ie] courant assigné d'emploi : 9 A à <= 440 V AC AC-3 pour circuit de puissance / 20 A (<= 50 °C) à <= 440 V AC AC-1 pour circuit de puissance / 16 A (<= 70 °C) à 690 V AC AC-1 pour circuit de puissance
  • Puissance moteur kw : 4 kW à 380...415 V AC 50/60 Hz / 4 kW à 440 V AC 50/60 Hz / 4 kW à 480 V AC 50/60 Hz / 4 kW à 500...600 V AC 50/60 Hz / 4 kW à 660...690 V AC 50/60 Hz / 2.2 kW à 220...230 V AC 50/60 Hz
  • Control circuit type : C.a. 50/60 Hz
  • Tension circuit de commande : 24 V AC 50/60 Hz
  • Composition contact auxiliaire : 1 "F"
  • Catégorie de surtension : III
  • [ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance / 10 A à <= 50 °C pour circuit de signalisation
  • Pouvoir nominal d'enclenchement irms : 110 A AC pour circuit de puissance conformément à NF C 63-110 / 110 A AC pour circuit de puissance conformément à IEC 60947 / 110 A AC pour circuit de signalisation conformément à IEC 60947
  • Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947 / 110 A à 440 V conformément à IEC 60947 / 80 A à 500 V conformément à IEC 60947 / 110 A à 220...230 V conformément à IEC 60947 / 110 A à 380...400 V conformément à IEC 60947 / 70 A à 660...690 V conformément à IEC 60947
  • Calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance / 25 A aM pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947 / 10 A gG pour circuit de signalisation conformément à VDE 0660
  • Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
  • Support de montage : Platine / Rail
  • Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
  • Certifications du produit : CSA / UL
  • Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 10...20 ms excitation bobine + fermeture ''F''
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
  • Durée de vie mécanique : 10 Mcycles
  • Vitesse de commande : 3600 cyc/h
Caractéristiques complémentaires :
  • Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau / 0,8...1,15 Uc à <= 50 °C opérationnel
  • Consommation moyenne à l'appel en va : 30 VA à 20 °C
  • Consommation moyenne au maintien en va : 4.5 VA à 20 °C
  • Dissipation thermique : 1.3 W
  • Type de contacts auxiliaires : Type instantané (1 "F")
  • Fréquence circuit signalisation : <= 400 Hz
  • Courant commuté minimum : 5 mA pour circuit de signalisation
  • Tension de commutation minimale : 17 V pour circuit de signalisation
  • Distance de non-recouvrement : 0.5 mm
  • Résistance d'isolement : > 10 M' pour circuit de signalisation
Référence : SCHLC1K09103B7 (Schneider-Electric)

Ancien produit : Telemecanique LC1K09103B7

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Oui
Puissance de fonctionnement nominale, ac-3, 400 v 4,0 kW
Nombre de contacts à fermeture en tant que contacts principaux 3,0
Nombre de contacts auxiliaires à fermeture 1,0
Courant de fonctionnement nominal ca-3, 400 v 9,0 A
Courant de fonctionnement nominal ca-1, 400 v 10,0 A
Tension d'alimentation de courant nominal us à ca 50 hz 24,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 24 V
Tension d'alimentation de courant nominal us à ca 60 hz 24,0 V
Type de raccordement du circuit principal Raccordement par borne à ressort
Type de tension d'actionnement Ac
Puissance de fonctionnement nominale ca-4, 400 v 4,0 kW
Nombre de contacts ouverture en tant que contacts principaux 0,0
Nombre de contacts auxiliaires à ouverture 0,0
Courant de fonctionnement nominal ca-4, 400 v 9,0 A
Puissance de fonctionnement nominale nema 3,73 kW
