Photo(s) non contractuelle(s)

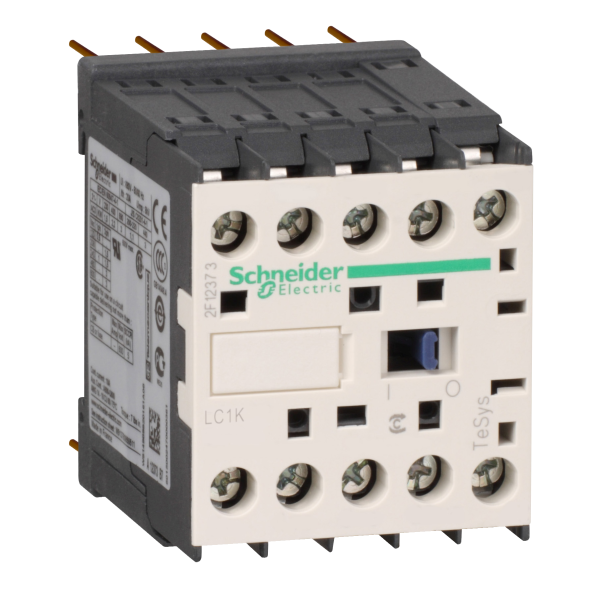

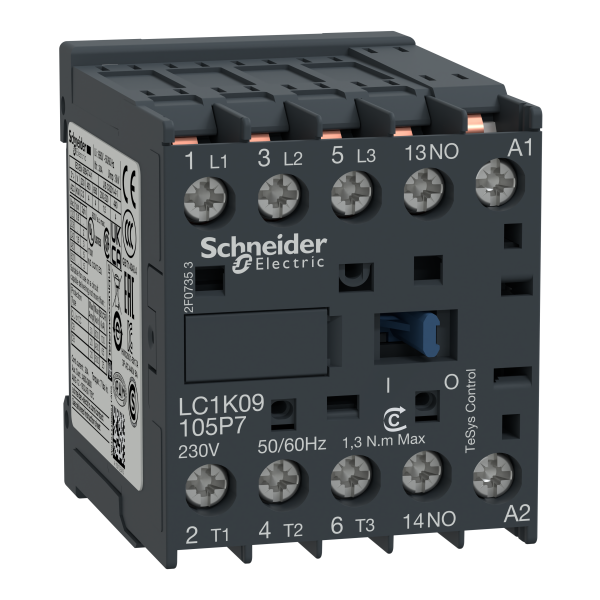

Schneider Electric Contacteur Tesys Lc1K 3P Ac3 440V 9 A Bobine 230 Vca
44.73 € HT 53.68 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 107 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys K
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3 / AC-4
- Composition des pôles : 3F
- [ie] courant assigné d'emploi : 9 A à <= 440 V AC AC-3 pour circuit de puissance / 20 A (<= 50 °C) à <= 440 V AC AC-1 pour circuit de puissance / 16 A (<= 70 °C) à 690 V AC AC-1 pour circuit de puissance
- Puissance moteur kw : 4 kW à 380...415 V AC 50/60 Hz / 4 kW à 440 V AC 50/60 Hz / 4 kW à 480 V AC 50/60 Hz / 4 kW à 500...600 V AC 50/60 Hz / 4 kW à 660...690 V AC 50/60 Hz / 2.2 kW à 220...230 V AC 50/60 Hz
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 230 V AC 50/60 Hz
- Composition contact auxiliaire : 1 "F"
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance / 10 A à <= 50 °C pour circuit de signalisation
- Pouvoir nominal d'enclenchement irms : 110 A AC pour circuit de puissance conformément à NF C 63-110 / 110 A AC pour circuit de puissance conformément à IEC 60947 / 110 A AC pour circuit de signalisation conformément à IEC 60947
- Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947 / 110 A à 440 V conformément à IEC 60947 / 80 A à 500 V conformément à IEC 60947 / 110 A à 220...230 V conformément à IEC 60947 / 110 A à 380...400 V conformément à IEC 60947 / 70 A à 660...690 V conformément à IEC 60947
- Calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance / 25 A aM pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947 / 10 A gG pour circuit de signalisation conformément à VDE 0660
- Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
- Certifications du produit : CSA / UL
- Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 10...20 ms excitation bobine + fermeture ''F''
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Vitesse de commande : 3600 cyc/h
- Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau / 0,8...1,15 Uc à <= 50 °C opérationnel
- Consommation moyenne à l'appel en va : 30 VA à 20 °C
- Consommation moyenne au maintien en va : 4.5 VA à 20 °C
- Dissipation thermique : 1.3 W
- Type de contacts auxiliaires : Type instantané (1 "F")
- Fréquence circuit signalisation : <= 400 Hz
- Courant commuté minimum : 5 mA pour circuit de signalisation
- Tension de commutation minimale : 17 V pour circuit de signalisation
- Distance de non-recouvrement : 0.5 mm
- Résistance d'isolement : > 10 M' pour circuit de signalisation
Ancien produit : Telemecanique LC1K09105P7
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 4,0 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Courant de fonctionnement nominal ca-3, 400 v | 9,0 A |
| Courant de fonctionnement nominal ca-1, 400 v | 20,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Type de raccordement du circuit principal | Connexion circuit imprimé |
| Type de tension d'actionnement | Ac |
| Puissance de fonctionnement nominale ca-4, 400 v | 2,2 kW |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant de fonctionnement nominal ca-4, 400 v | 6,0 A |
