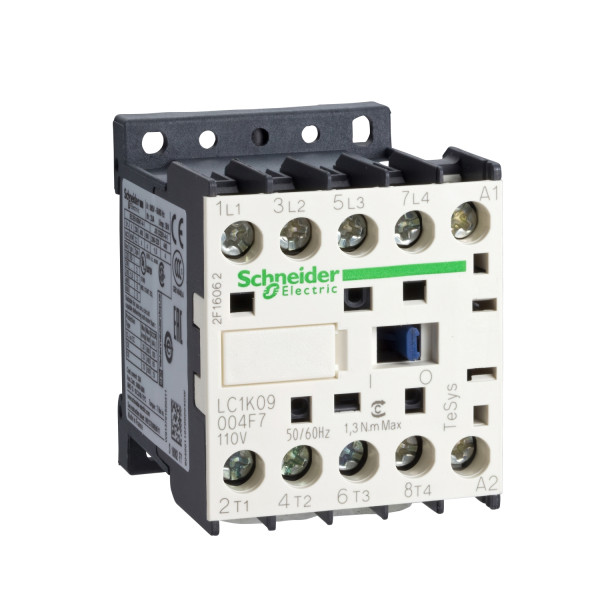

Schneider Electric Contacteur Cont 4P Vis 24V 50 60Hz
Schneider Electric Contacteur Cont 4P Vis 24V 50 60Hz
Schneider Electric Contacteur Cont 4P Vis 24V 50 60Hz
Schneider Electric Contacteur Cont 4P Vis 24V 50 60Hz

Photo(s) non contractuelle(s)

Schneider Electric Contacteur Cont 4P Vis 24V 50 60Hz

31.35 € HT 37.62 € TTC

Marque Schneider Electric

Référence LC1K12004B7

EAN 3389110788983

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys K
  • Nom abrégé d'appareil : LC1K
  • Application du contacteur : Charge résistive
  • Catégorie d'emploi : AC-1
  • Composition des pôles : 4F
  • [ie] courant assigné d'emploi : 20 A (<= 50 °C) à <= 440 V AC AC-1 pour circuit de puissance / 16 A (<= 70 °C) à 690 V AC AC-1 pour circuit de puissance
  • Control circuit type : C.a. 50/60 Hz
  • Tension circuit de commande : 24 V AC 50/60 Hz
  • Catégorie de surtension : III
  • [ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance
  • Pouvoir nominal d'enclenchement irms : 144 A AC pour circuit de puissance conformément à NF C 63-110 / 144 A AC pour circuit de puissance conformément à IEC 60947
  • Pouvoir assigné de coupure : 110 A à 440 V conformément à IEC 60947 / 80 A à 500 V conformément à IEC 60947 / 70 A à 660...690 V conformément à IEC 60947
  • Calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance / 25 A aM pour circuit de puissance
  • Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
  • Certifications du produit : CSA / UL
  • Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 10...20 ms excitation bobine + fermeture ''F''
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
  • Vitesse de commande : 3600 cyc/h
Caractéristiques complémentaires :
  • Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau / 0,8...1,15 Uc à <= 50 °C opérationnel
  • Consommation moyenne à l'appel en va : 30 VA à 20 °C
  • Consommation moyenne au maintien en va : 4.5 VA à 20 °C
  • Dissipation thermique : 1.3 W
  • Fréquence circuit signalisation : <= 400 Hz
Référence : SCHLC1K12004B7 (Schneider-Electric)

Ancien produit : Telemecanique LC1K12004B7

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Nombre de contacts à fermeture en tant que contacts principaux 4,0
Courant de fonctionnement nominal ca-1, 400 v 20,0 A
Tension d'alimentation de courant nominal us à ca 50 hz 24,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 24 V
Tension d'alimentation de courant nominal us à ca 60 hz 24,0 V
Type de raccordement du circuit principal Raccordement à vis
Type de tension d'actionnement Ac
Nombre de contacts ouverture en tant que contacts principaux 0,0
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
