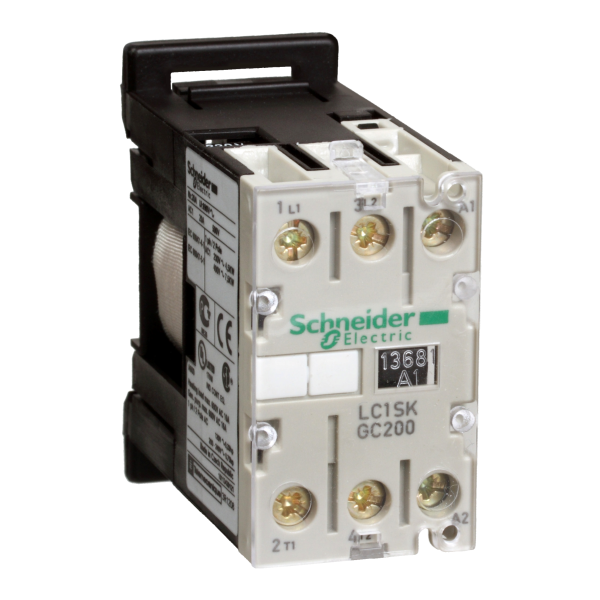

Schneider Electric Contacteur Tesys Lc1Sk 2P Ac3 400V 5 A Bobine 240 V Ca
63.51 € HT 76.21 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 152 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys SK
- Type de produit ou de composant : Mini contactor
- Nom abrégé d'appareil : LC1SKGC
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3
- Description des pôles : 2P
- Composition des pôles : 2F
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz pour circuit de puissance
- [ie] courant assigné d'emploi : 5 A à <= 400 V AC AC-3 / 20 A (<= 50 °C) AC AC-1
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 240 V AC 50/60 Hz
- [ith] courant thermique conventionnel : 20 A à <= 55 °C pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 50 A AC conformément à NF C 63-110 / 50 A AC conformément à IEC 60947
- Pouvoir assigné de coupure : 40 A à <= 400 V conformément à NF C 63-110 / 40 A à <= 400 V conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 40 A <= 55 °C circuit de puissance
- Calibre du fusible à associer : 20 A gI à <= 440 V pour circuit de puissance
- Impédance moyenne : 4 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à BS 5424 / 690 V pour circuit de puissance conformément à IEC 60947 / 690 V pour circuit de puissance conformément à UL 508 / 690 V pour circuit de puissance conformément à VDE 0110 gr C / 690 V pour circuit de puissance conformément à CSA C22.2 No 14
- Support de montage : Rail
- Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
- Certifications du produit : CSA / UL
- Mode de raccordement : Connecteur 1 câble(s) 1.5...6 mm² - rigidité du câble: rigide / Connecteur 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Connecteur 1 câble(s) 0.5...6 mm² - rigidité du câble: souple - sans extrémité de câble / Connecteur 2 câble(s) 0.35...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Connecteur 1 câble(s) 0.35...6 mm² - rigidité du câble: souple - avec extrémité de câble / Connecteur 2 câble(s) 0.35...1.5 mm² - rigidité du câble: souple - avec extrémité de câble
- Couple de serrage : Circuit de puissance : 0.8 N.m - sur connecteur - avec tournevis pozidriv N°1
- Temps de fonctionnement : 6...8 ms désexcitation bobine + ouverture ''F'' / 7...14 ms excitation bobine + fermeture ''F''
- Durée de vie mécanique : 10 Mcycles
- Vitesse de commande : 1200 cyc/h
- Plage de tension du circuit de commande : 0,85...1,1 Uc à <= 55 °C opérationnel 50/60 Hz / 0,2 à 0,75 Uc à <= 55 °C perte de niveau 50/60 Hz
- Consommation moyenne à l'appel en va : 16 VA à 20 °C 50/60 Hz
- Consommation moyenne au maintien en va : 4.2 VA à 20 °C 50/60 Hz
- Dissipation thermique : 1.4 W à 50/60 Hz
Ancien produit : Telemecanique LC1SKGC200U7
Caractéristiques techniques
| Adapté à un montage sur rail | Oui |
| Nombre de contacts à fermeture en tant que contacts principaux | 2,0 |
| Courant de fonctionnement nominal ca-3, 400 v | 5 A |
| Courant de fonctionnement nominal ca-1, 400 v | 20,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
| Type de raccordement du circuit principal | Raccordement à vis |
| Type de tension d'actionnement | Ac |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
