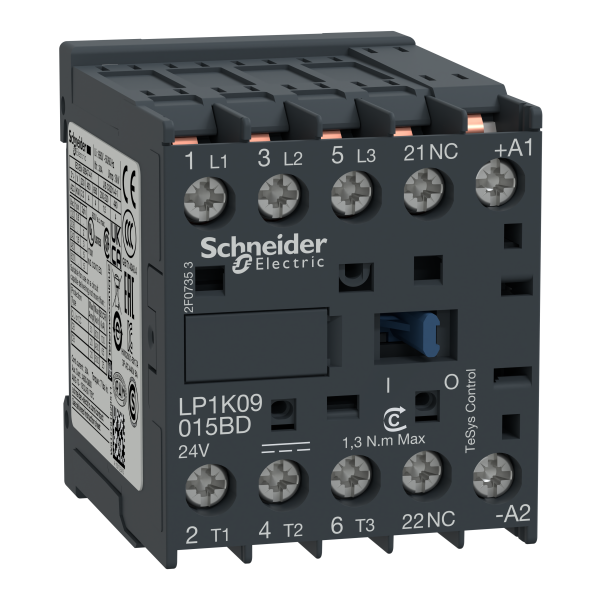

Contacteur Tesys Lp1k 3p Ac3 440v 9 A Bobine 250 V Cc
Contacteur Tesys Lp1k 3p Ac3 440v 9 A Bobine 250 V Cc
Contacteur Tesys Lp1k 3p Ac3 440v 9 A Bobine 250 V Cc
Contacteur Tesys Lp1k 3p Ac3 440v 9 A Bobine 250 V Cc

Photo(s) non contractuelle(s)

Contacteur Tesys Lp1k 3p Ac3 440v 9 A Bobine 250 V Cc

48.22 € HT 57.86 € TTC

Marque Schneider Electric

Référence LP1K09015UD

EAN 3389110496086

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 10-15 jours Délai estimatif

Description

Désignation :

Contacteur Tesys Lp1k 3p Ac3 440v 9 A Bobine 250 V Cc

Description :
  • Gamme : Tesys
  • Nom du produit : Tesys k
  • Fonction produit : Contacteur
  • Nom abrégé de l'appareil : Lp1k
  • Application du contacteur : Commande du moteur,charge résistive
  • Catégorie d'emploi : Ac-1,ac-3,ac-4
  • Description des pôles : 3p
  • Composition des pôles : 3f
  • [ue] tension assignée d'emploi : 690 v ac 50/60 hz pour circuit de puissance,<= 690 v ac 50/60 hz pour circuit de signalisation
  • [ie] courant assigné d'emploi : 9 aà <= 440 v ac ac-3 pour circuit de puissance,20 a (<= 50 °c) à <= 440 v ac ac-1 pour circuit de puissance,16 a (<= 70 °c) à 690 v ac ac-1 pour circuit de puissance
  • Puissance moteur kw : 4 kwà 380...415 v ac 50/60 hz,4 kwà 440 v ac 50/60 hz,4 kwà 480 v ac 50/60 hz,4 kwà 500...600 v ac 50/60 hz,4 kwà 660...690 v ac 50/60 hz,2.2 kwà 220...230 v ac 50/60 hz
  • Control circuit type : C.c. standard
  • Tension circuit de commande : 250 v c.c.
  • Composition contact auxiliaire : 1 ''o''
  • [uimp] tension assignéede tenue aux chocs : 8 kv
  • Catégorie de surtension : Iii
  • [ith] courant thermique conventionnel : 20 aà <= 50 °c pour circuit de puissance,10 aà <= 50 °c pour circuit de signalisation
  • Pouvoir nominal d'enclenchement irms : 110 a ac pour circuit de puissance conformément à nf c 63-110,110 a ac pour circuit de puissance conformément à iec 60947,110 a ac pour circuit de signalisation conformément à iec 60947
  • Pouvoir assigné de coupure : 110 aà 415 v conformément à iec 60947
  • 110 aà 440 v conformément à iec 60947 :
  • 80 aà 500 v conformément à iec 60947 :
  • 110 aà 220...230 v conformément à iec 60947 :
  • 110 aà 380...400 v conformément à iec 60947 :
  • 70 aà 660...690 v conformément à iec 60947 :
  • [icw] courant assigné de courte durée admissible : 90 a <= 50 °c 1 s circuit de puissance
  • 85 a <= 50 °c 5 s circuit de puissance :
  • 80 a <= 50 °c 10 s circuit de puissance :
  • 60 a <= 50 °c 30 s circuit de puissance :
  • 45 a <= 50 °c 1 min circuit de puissance :
  • 40 a <= 50 °c 3 min circuit de puissance :
  • 80 a 1 s circuit de signalisation :
  • 90 a 500 ms circuit de signalisation :
  • 110 a 100 ms circuit de signalisation :
  • 20 a <= 50 °c >= 15 s circuit de puissance :
  • Calibre du fusible à associer : 25 a ggà <= 440 v pour circuit de puissance,25 a am pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947,10 a gg pour circuit de signalisation conformément à vde 0660
  • Impédance moyenne : 3 mohmà 50 hz - ith 20 a pour circuit de puissance
  • [ui] tension assignée d'isolement : 690 v pour circuit de puissance conformément à iec 60947-4-1
  • 600 v pour circuit de puissance conformément à ul 508 :
  • 690 v pour circuit de signalisation conformément à iec 60947-4-1 :
  • 690 v pour circuit de signalisation conformément à iec 60947-5-1 :
  • 600 v pour circuit de signalisation conformément à ul 508 :
  • 600 v pour circuit de puissance conformément à csa c22.2 no 14 :
  • 600 v pour circuit de signalisation conformément à csa c22.2 no 14 :
  • Durée de vie électrique : 0.18 mcycles 20 a ac-1 à ue <= 440 v,1.3 mcycles 9 a ac-3 à ue <= 440 v
  • Support de montage : Circuit imprimé
  • Normes : Bs 5424,iec 60947,nf c 63-110,vde 0660
  • Certifications du produit : Csa,ul
  • Mode de raccordement : Broches à souder 1.5 x 0.9 mm
  • Temps de fonctionnement : 10 ms désexcitation bobine + ouverture ''f'',30...40 ms excitation bobine + fermeture ''f''
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
  • Durée de vie mécanique : 10 mcycles
  • Vitesse de commande : 3600 cyc/h

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Puissance de fonctionnement nominale, ac-3, 400 v 4,0 kW
Nombre de contacts à fermeture en tant que contacts principaux 3,0
Nombre de contacts auxiliaires à fermeture 0,0
Courant de fonctionnement nominal ca-3, 400 v 9,0 A
Courant de fonctionnement nominal ca-1, 400 v 20,0 A
Tension d'alimentation de courant nominal us cc 250,0 V
Tension d'alimentation de courant nominal us cc 250 V
Type de raccordement du circuit principal Connexion circuit imprimé
Type de tension d'actionnement Dc
Puissance de fonctionnement nominale ca-4, 400 v 2,2 kW
Nombre de contacts ouverture en tant que contacts principaux 0,0
Nombre de contacts auxiliaires à ouverture 1,0
Courant de fonctionnement nominal ca-4, 400 v 6,0 A
