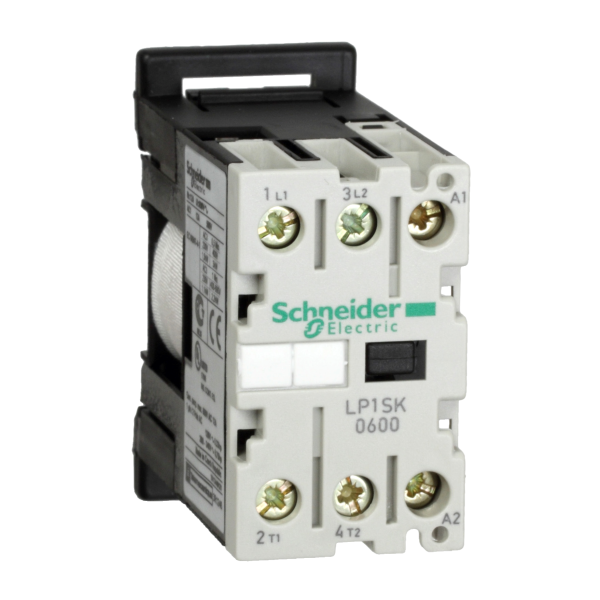

Schneider Electric Mini contacteur 27Mm 24V Dc

Description

• Type de produit ou de composant : Mini contactor
• Nom abrégé d'appareil : LP1SK
• Application du contacteur : Charge résistive
• Catégorie d'emploi : AC-1
• Description des pôles : 2P
• Composition des pôles : 2F
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz pour circuit de puissance
• [ie] courant assigné d'emploi : 12 A (<= 55 °C) AC AC-1
• Control circuit type : C.c. standard
• Tension circuit de commande : 24 V DC
• [ith] courant thermique conventionnel : 12 A à <= 55 °C pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 66 A à 690 V AC conformément à IEC 60947 / 66 A à 690 V AC conformément à NF C 63-110
• Pouvoir assigné de coupure : 52 A à <= 400 V pour circuit de puissance conformément à NF C 63-110 / 52 A à <= 400 V pour circuit de puissance conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 50 A <= 55 °C circuit de puissance
• Calibre du fusible à associer : 16 A gI à <= 440 V pour circuit de puissance conformément à IEC 60947
• Impédance moyenne : 4 mOhm à 50 Hz - Ith 12 A
• [ui] tension assignée d'isolement : 690 V conformément à BS 5424 / 690 V conformément à IEC 60947 / 690 V conformément à VDE 0110 gr C / 690 V conformément à UL 508 / 690 V conformément à CSA C22.2 No 14
• Support de montage : Rail
• Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
• Certifications du produit : CSA / UL
• Mode de raccordement : Circuit de puissance : connecteur 1 câble(s) 0.35...6 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 0.5...6 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 1.5...6 mm² - rigidité du câble: rigide / Circuit de puissance : connecteur 2 câble(s) 0.35...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 0.35...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide
• Couple de serrage : 0.8 N.m - sur connecteur - avec tournevis pozidriv N°1
• Temps de fonctionnement : 4...6 ms désexcitation bobine + ouverture ''F'' / 8...12 ms excitation bobine + fermeture ''F''
• Durée de vie mécanique : 10 Mcycles
• Vitesse de commande : 1200 cyc/h

• Plage de tension du circuit de commande : 0,85...1,1 Uc à <= 50 °C opérationnel / 0.1...0.75 Uc à <= 50 °C perte de niveau
• Consommation moyenne à l'appel en w : 2.2 W à 20 °C
• Consommation moyenne au maintien en w : 2.2 W à 20 °C
• Dissipation thermique : 2.2 W
