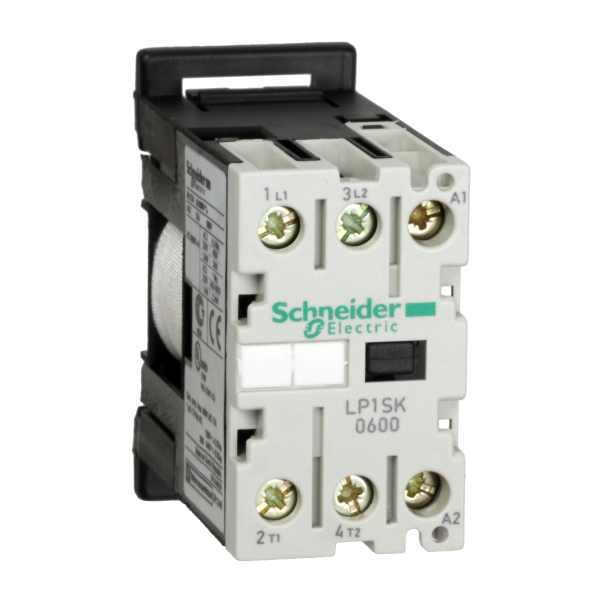

Schneider Electric Mini contacteur 27Mm 48V Dc
71.70 € HT 86.04 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 172 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Type de produit ou de composant : Mini contactor
- Nom abrégé d'appareil : LP1SK
- Application du contacteur : Charge résistive
- Catégorie d'emploi : AC-1
- Description des pôles : 2P
- Composition des pôles : 2F
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz pour circuit de puissance
- [ie] courant assigné d'emploi : 12 A (<= 55 °C) AC AC-1
- Control circuit type : C.c. standard
- Tension circuit de commande : 48 V DC
- [ith] courant thermique conventionnel : 12 A à <= 55 °C pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 66 A à 690 V AC conformément à IEC 60947 / 66 A à 690 V AC conformément à NF C 63-110
- Pouvoir assigné de coupure : 52 A à <= 400 V pour circuit de puissance conformément à NF C 63-110 / 52 A à <= 400 V pour circuit de puissance conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 50 A <= 55 °C circuit de puissance
- Calibre du fusible à associer : 16 A gI à <= 440 V pour circuit de puissance conformément à IEC 60947
- Impédance moyenne : 4 mOhm à 50 Hz - Ith 12 A
- [ui] tension assignée d'isolement : 690 V conformément à BS 5424 / 690 V conformément à IEC 60947 / 690 V conformément à VDE 0110 gr C / 690 V conformément à UL 508 / 690 V conformément à CSA C22.2 No 14
- Support de montage : Rail
- Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
- Certifications du produit : CSA / UL
- Mode de raccordement : Circuit de puissance : connecteur 1 câble(s) 0.35...6 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 0.5...6 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 1.5...6 mm² - rigidité du câble: rigide / Circuit de puissance : connecteur 2 câble(s) 0.35...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 0.35...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide
- Couple de serrage : 0.8 N.m - sur connecteur - avec tournevis pozidriv N°1
- Temps de fonctionnement : 4...6 ms désexcitation bobine + ouverture ''F'' / 8...12 ms excitation bobine + fermeture ''F''
- Durée de vie mécanique : 10 Mcycles
- Vitesse de commande : 1200 cyc/h
- Plage de tension du circuit de commande : 0,85...1,1 Uc à <= 50 °C opérationnel / 0.1...0.75 Uc à <= 50 °C perte de niveau
- Consommation moyenne à l'appel en w : 2.2 W à 20 °C
- Consommation moyenne au maintien en w : 2.2 W à 20 °C
- Dissipation thermique : 2.2 W
Ancien produit : Telemecanique LP1SK0600ED
Schneider Electric
SCHNSYMR66
Châssis Perforé Telequick Acier Spacial – pour Coffret 600x600 mm
Non géré en stock
A commander
95.90 € HT 115.08 € TTC
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Nombre de contacts à fermeture en tant que contacts principaux | 2,0 |
| Courant de fonctionnement nominal ca-1, 400 v | 12,0 A |
| Tension d'alimentation de courant nominal us cc | 48,0 V |
| Tension d'alimentation de courant nominal us cc | 48 V |
| Type de raccordement du circuit principal | Raccordement à vis |
| Type de tension d'actionnement | Dc |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
