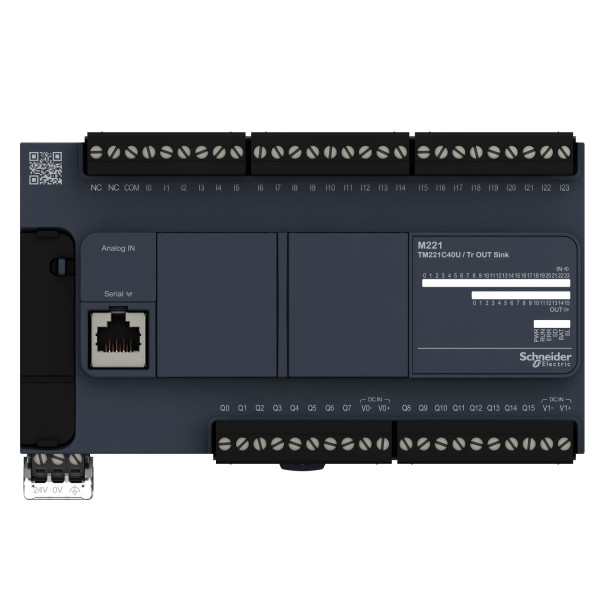

Controleur m221-40es tr.n pn

Description

Caractéristiques principales :

Gamme de produits : Modicon M221
Fonction produit : Contrôleur logique
[us] tension d'alimentation : 24 V CC
Nombre entrées tor : 24 entrée TOR conformément à IEC 61131-2 Type 1 incluant 4 entrée rapide
Nombre entrées analogiques : 2 plage à l'entrée: 0...10 V
Type de sortie tor : Transistor
Nombre sorties tor : 16 transistor incluant 4 sortie rapide
Tension de sortie tor : 24 V CC
Courant de sortie tor : 0.5 A

Caractéristiques complémentaires :

Nombre e/s tor : 40
Nombre de modules d'extension e/s :
Limites de la tension d'alimentation : 20.4…28.8 V
Courant à l'appel :
Puissance consommée en w :
Courant de sortie module d'alimentation : 0.52 A à 5 V pour expansion bus0.3 A à 24 V pour expansion bus
Logique d'entrée numérique : PNP ou NPN (positif/négatif)
Tension entrées tor : 24 V
Type de tension d'entrée numérique : DC
Résolution d'entrée analogique : 10 bits
Valeur du bit de poids faible : 10 mV
Temps de conversion : 1 ms par voie + 1 cycle contrôleur pour entrée analogique
Surcharge admise sur les entrées : +/- 30 V DC pour entrée analogique avec 5 min maximum+/- 13 V DC pour entrée analogique permanent
Tension état 1 garanti : >= 15 V pour entrée
Courant état 1 garanti : >= 2,6 mA pour entrée rapide>= 4,2 mA pour entrée TOR
Tension état 0 garanti :
Courant état 0 garanti :
Courant d'entrée tor : 7 mA pour entrée TOR5 mA pour entrée rapide
Impédance d'entrée : 4,9 kOhm pour entrée rapide3,4 kOhm pour entrée TOR100 kOhm pour entrée analogique
Temps de réponse : 35 µs arrêt opération pour entrée; I2...I5 terminal35 µs arrêt opération pour entrée; I2...I5 terminal5 µs marche opération pour entrée rapide; I0, I1, I6, I7 terminal35 µs marche opération pour entrée; autres terminaux terminal5 µs arrêt opération pour entrée rapide; I0, I1, I6, I7 terminal100 µs arrêt opération pour entrée; autres terminaux terminal300 µs mise en marche, arrêt opération pour sortie; autres terminaux terminal5 µs mise en marche, arrêt opération pour sortie; Q0…Q3 terminal
Temps de filtrage configurable : 0 ms pour entrée12 ms pour entrée3 ms pour entrée
Logique de sortie numérique : Logique négative (dissipateur)
Courant dans le commun de sortie : 4 A
Fréquence de sortie : 0.1 kHz pour sortie à Q4…Q15 termnal0.1 kHz pour sortie à Q4…Q15 termnal100 kHz pour sortie rapide (PWM/PLS mode) à Q0…Q3 termnal
Erreur de précision absolue : +/- 1 % pleine échelle pour entrée analogique
Courant de fuite : 0,1 mA pour sortie transistor
Tension de déchet :
Durée de vie mécanique : >= 20000000 cycle pour sortie transistor
Charge sur lampe à filament :
Type de protection : Sans protection
Capacité de mémoire : 256 kB pour application et données utilisateur RAM avec 10000 instructions256 kB pour variables internes RAM
Données sauvegardées : 256 kB mémoire flash intégrée pour sauvegarde de l'application et des données
Équipement de stockage de données : 2 Go carte SD optionnel
Type de pile : BR2032 lithium non rechargeable, durée de vie de la batterie: 4 an
Temps de sauvegarde : 1 an à 25 °C par l’interruption de l’alimentation électrique
Temps d'exécution par kinstruction : 0.3 ms pour tâche évènementielle et périodique
Temps d'exécution par instruction : 0.2 µs Booléen
Temps exact pour tâche événementielle : 60 µs temps de réponse
Taille maxi zones articles : 512 %M bits mémoire8000 %MW mots mémoire512 %KW mots de constantes255 %TM timers255 %C compteurs
Horodateur : Avec
Dérive de l'horloge :
Boucle de régulation : Régulateur PID réglable jusqu'à 14 boucles simultanées
Fonctions du mouvement : Position PTO 4 axe(s) impulsion/instruction mode (100 kHz)Position PTO 2 axe(s) Rotation horaire/anti-horaire mode (100 kHz)
Fonction disponible : MIDPLSGénérateur de fréquences
Nombre d'entrée de comptage : 4 entrée rapide (compteur rapide) (fréquence de comptage: 100 kHz), capacité de comptage: 32 bits
Type de signal de commande : A/BImpulsion/instructionSimple phase
Type de connexion intégrée : Port USB avec connecteur mini B USB 2.0Connexion en série non isolée "serial 1" avec connecteur RJ45 et interface RS485Connexion en série non isolée "serial 2" avec connecteur RJ45 et interface RS232/RS485
Alimentation : Série alimentation liaison en sérieà 5 V 200 mA
Vitesse de transmission : 1,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m - protocole de communication: RS4851,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m - protocole de communication: RS232480 Mbit/s - protocole de communication: USB
Protocole de communication : Port USB : USB protocole - Réseau SoMachineConnexion en série non isolée : Modbus protocole maître /esclave - RTU/ASCII ou SoMachine-Network
Signalisation locale : 1 LED rouge pour erreur module (ERR)1 LED vert pour PWR1 LED vert pour RUN1 LED vert pour accès par carte SD1 LED rouge pour BAT1 LED vert pour SL11 LED vert pour SL21 DEL par canal vert pour état d’E/S
Raccordement électrique : Mini B USB 2.0 connecteur pour un terminal de programmationBornier, 3 terminal(s) pour connexion de l’alimentation électrique 24 V CCConnecteur, 4 terminal(s) pour entrées analogiquesBornier débrochable à vis pour les entréesBornier débrochable à vis pour les sorties
Longueur de câble :
Isolement : 500 V AC entre entrée rapide et logique interneNon isolé entre entréesNon isolé entre entrées analogiques500 V AC entre sortie et logique interne500 V AC entre entrée et sortieNon isolé entre entrées analogiques et logique interne
Marquage : CE
Support de montage : Top hat type TH35-15 rail conformément à IEC 60715Top hat type TH35-7.5 rail conformément à IEC 60715Platine ou panneau avec kit de fixation
Hauteur : 90 mm
Profondeur : 70 mm
Largeur : 160 mm
Poids : 0.63 kg
