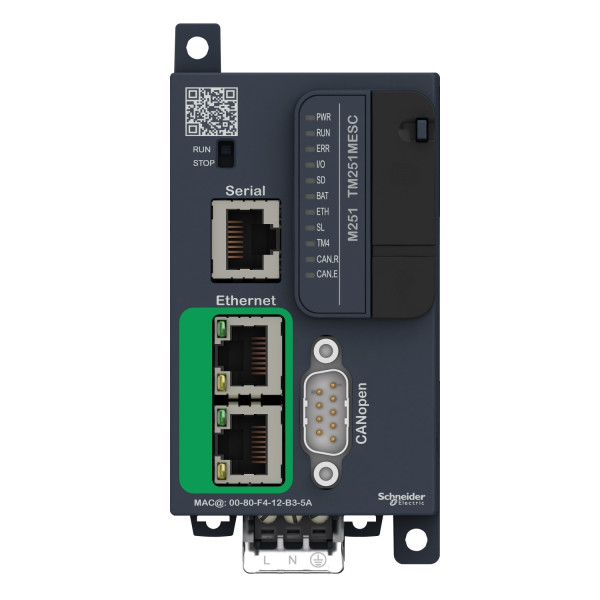

CONTROLEUR M251-ETHERNET- CAN

Description

• Gamme de produits : Modicon M251
• Type de produit ou de composant : Contrôleur logique
• Type de pile : BR2032 lithium non rechargeable, durée de vie de la batterie: 4 an
• Alimentation : 5 V à 200 mA alimentation liaison en série with "serial" marking

• Number of i/o expansion module : 7 avec local I/O architecture / 14 avec distant I/O architecture
• [us] tension d'alimentation : 24 V DC
• Limites de la tension d'alimentation : 20.4...28.8 V
• Courant à l'appel : <= 50 A
• Puissance consommée en w : 32.6...40.4 W
• Capacité de mémoire : 8 MB programme / 64 Mo system memory RAM
• Données sauvegardées : 128 MB built-in flash memory pour backup of user programs
• Équipement de stockage de données : <= 32 GB carte SD optionnel
• Temps de sauvegarde : 2 years à 25 °C
• Execution time for 1 kinstruction : 0.3 ms event and periodic task / 0.7 ms other instruction
• Temps d'exécution par instruction : 0.022 µs
• Structure d'application : 8 event tasks / 4 cyclic master tasks / 3 cyclic master tasks + 1 freewheeling task / 8 external event tasks
• Horodateur : Avec
• Dérive de l'horloge : <= 60 s/month à 25 °C
• Type de connexion intégrée : Port USB avec mini B USB 2.0 connecteur / Connexion en série non isolée "serial" marking avec RJ45 connecteur; physical interface: RS232/RS485 / Dual-port "Ethernet" marking avec RJ45 connecteur / CANopen avec SUB-D 9 connecteur
• Vitesse de transmission : 1,2...115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m - protocole de communication: RS485 / 1,2...115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m - protocole de communication: RS232 / 480 Mbit/s pour une longueur de bus de 3 m - protocole de communication: USB
• Protocole de communication : Port USB - USB protocol ; transmission frame: SoMachine-Network / Connexion en série non isolée - Modbus protocol ; transmission frame: RTU/ASCII ou SoMachine-Network avec maître /esclave method
• Port ethernet : "Ethernet" marking 10BASE-T/100BASE-TX - 2 port câble cuivre
• Services web : Serveur web
• Service communication : FTP / SNMP / DHCP client / Modbus TCP server / Modbus TCP client / IEC VAR ACCESS / Modbus TCP slave device / Ethernet/IP slave device / NGVL / Programming / Downloading / Updating firmware / Monitoring
• Nombre maximum de connexions : 8 Modbus server / 16 Ethernet/IP device
• Profil services canopen : DR 303-1 / DS 301 V4.02
• Nombre d'esclaves : <= 63 CANopen
• Signalisation locale : 1 DEL RED pour erreur module (ERR) / 1 DEL vert pour PWR / 1 DEL vert pour RUN / 1 DEL vert pour SD card access (SD) / 1 DEL RED pour BAT / 1 DEL vert pour SL / 1 DEL RED pour I/O error (I/O) / 1 DEL RED pour bus fault on TM4 (TM4) / 1 DEL vert pour activité port Ethernet / 1 DEL vert pour exécution CANopen / 1 DEL vert pour erreur CANopen
• Raccordement électrique : Bornier débrochable à vis pour alimentation puissance avec pitch 5.08 mm adjustment
• Isolement : Non-insulated between supply and internal logic / Between supply and ground à 500 V AC
• Marquage : CE
• Tenue aux ondes de choc : 1 kV (power lines (DC)) avec mode commun protection conformément à EN/IEC 61000-4-5 / 1 kV (câble blindé) avec mode commun protection conformément à EN/IEC 61000-4-5 / 0.5 kV (power lines (DC)) avec mode différentiel protection conformément à EN/IEC 61000-4-5
• Support de montage : Top hat type TH35-15 rail conformément à IEC 60715 / Top hat type TH35-7.5 rail conformément à IEC 60715 / Platine ou panneau avec kit de fixation
• Hauteur : 90 mm
• Profondeur : 95 mm
• Largeur : 54 mm
• Masse du produit : 0.22 kg
