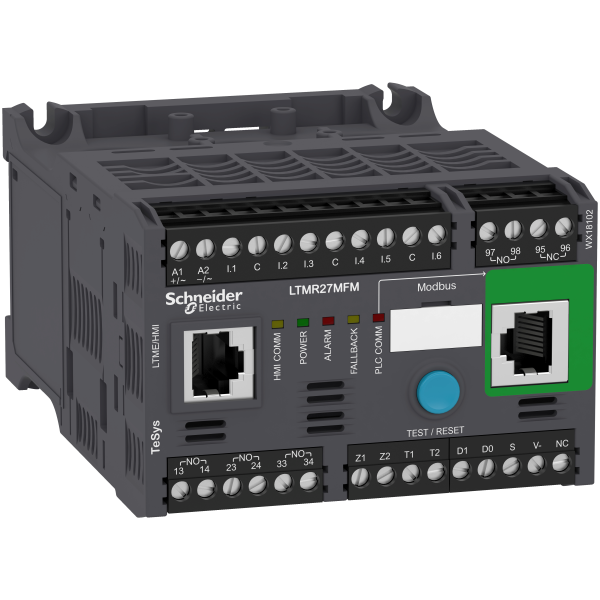

CONTROLEUR MODBUS 1,35 27A 115 230VAC

Description

• Gamme de produits : TeSys T
• Nom abrégé d'appareil : LTMR
• Type de produit ou de composant : Contrôleur du moteur
• Protocole du port communication : Modbus
• Tension circuit de commande : 100...240 V c.a.
• Plage de mesure en courant : 1.35...27 A
• [ue] tension assignée d'emploi : 93,5...264 V AC
• Types d'entrée : Entrée logique
• Type de bus : Modbus 2-wire RS 485 interface, adressage 1...247, vitesse de communication 1,2...19,2 kbit/s, RJ45 avec 2 paires torsadées blindées / Modbus 2-wire RS 485 interface, adressage 1...247, vitesse de communication 1,2...19,2 kbit/s, bornier avec 2 paires torsadées blindées

• Nombre d'entrées logiques : 6
• Sortie tor : Signalisation d'erreur 1 NO + 1 NF / 3F
• Type de protection : Fusible gG 4 A pour sortie / Fusible gG 0.5 A pour télécommande
• Consommation électrique typique : 56...127 mA, 50/60 Hz
• Pas de raccordement : 5.08 mm
• Mode de raccordement : Connecteur, 1 souple câble avec extrémité de câble 0.25...2.5 mm² /AWG 24...14 pour télécommande / Connecteur, 1 souple câble sans extrémité de câble 0.2...2.5 mm² /AWG 24...14 pour télécommande / Connecteur, 1 souple câble sans extrémité de câble 0.25...2.5 mm² /AWG 24...14 pour télécommande / Connecteur, 1 rigide câble sans extrémité de câble 0.2...2.5 mm² /AWG 24...14 pour télécommande / Connecteur, 2 souple câble avec extrémité de câble 0.2...1 mm² /AWG 24...14 pour télécommande / Connecteur, 2 souple câble sans extrémité de câble 0.2...1.5 mm² /AWG 24...14 pour télécommande / Connecteur, 2 souple câble sans extrémité de câble 0.5...1.5 mm² /AWG 24...14 pour télécommande / Connecteur, 2 rigide câble sans extrémité de câble 0.2...1 mm² /AWG 24...14 pour télécommande
• Couple de serrage : 0.5...0.6 N.m, 3 mm plat tournevis pour télécommande
• [ui] tension assignée d'isolement : 690 V, catégorie III (niveau de pollution: 3) CSA C22.2 No 14 certifié conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 4 kV pour alimentation, entrées et sorties conformément à EN/IEC 60947-4-1 / 6 kV pour circuit de mesure du courant ou de la tension conformément à EN/IEC 60947-4-1 / 0.8 kV pour circuit de communication conformément à EN/IEC 60947-4-1
• Résistance de court-circuit : 100 kA conformément à EN/IEC 60947-4-1
• Courant en entrée : 3.1 mA à 100 V / 7.5 mA à 240 V
• Tension d'entrée : 0...40 V à phase 0 / 79...264 V à phase 1
• Limites du courant d'entrée : <= 15 mA à phase 0 / >= 2 mA à phase 1
• Courant de charge : 5 A à 250 V AC pour sortie numérique / 5 A à 30 V DC pour sortie numérique
• Puissance autorisée : 480 VA (AC-15), Ie = 0,0833333333333333, 500000 cycle (sortie) / 30 W (DC-13), Ie = 1.25 A, 500000 cycle (sortie)
• Fréquence de fonctionnement maximale : 2 Hz
• Vitesse de commande : 1800 cyc/h
• Temps de réponse : 25 ms à phase 0 pour entrée logique / 25 ms à phase 1 pour entrée logique
• Précision de mesure : +/- 30 min/an horloge interne / 0.02 température / 5...15 % mesure interne du courant de défaut de la terre (pour un courant > 0,2 A) / 1 % courant / 1 % tension (100...830 V) / 5 % puissance active et réactive / 5 % mesure externe du courant de défaut de la terre (< 5 % ou 0,01 A) / 3 % facteur de puissance (cos ' > 0,6)
• Largeur : 91 mm
• Hauteur : 61 mm
• Profondeur : 122.5 mm
• Masse du produit : 0.53 kg
