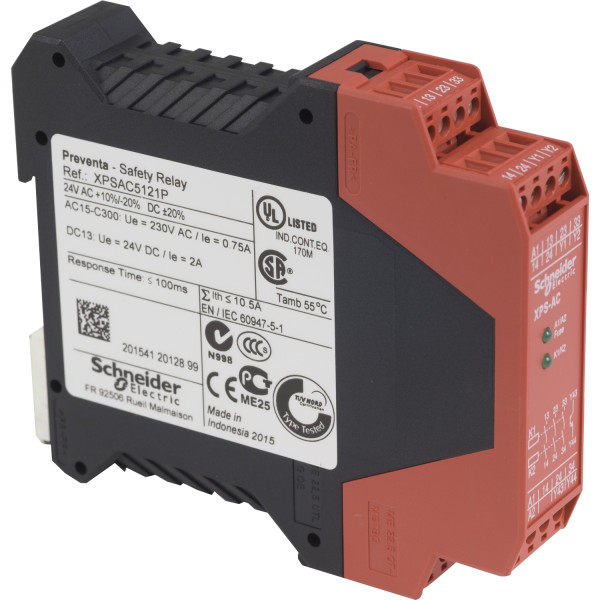

Photo(s) non contractuelle(s)
contrôleur XPSAC Arrêt d urgence 24 V CA CC
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Automatisme de sécurité Preventa
- Type de produit ou de composant : Module de sécurité Preventa
- Nom module sécurité : XPSAC
- Utilisation module sécurité : Pour l'arrêt d'urgence et la surveillance de commutation
- Fonction du module : Arrêt d'urgence / Surveillance des interrupteurs
- Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
- Données de fiabilité : DC > 99 % conformément à EN/ISO 13849-1 / MTTFd = 210.4 ans conformément à EN/ISO 13849-1 / PFHd = 3.56E-9 1/h conformément à EN/IEC 62061
- Type de démarrage : Non surveillé
- Mode de raccordement : Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² rigide câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² rigide câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, avec double lunette
- Type de sortie : Ouverture instantanée du relais 3F, sans volt
- Nombre de circuits supplémentaires : 1 sortie statique
- [us] tension d'alimentation : 24 V AC (- 20...10 %) / 24 V DC (- 20...20 %)
- Fréquence d'alimentation : 50/60 Hz
- Puissance consommée en w : <= 1.2 W DC
- Puissance consommée en va : <= 2.5 VA AC
- Tension circuit de commande : 24 V
- Pouvoir de coupure : 1.5 A à 24 V (DC-13) constante de temps: 50 ms pour sortie relais
- Courant thermique de sortie : 6 A par relais pour sortie relais
- [ith] courant thermique conventionnel : 10.5 A
- Calibre du fusible à associer : 4 A type de fusible gG ou gL pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200 / 6 A type de fusible à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie minimum : 16 V pour sortie relais
- Temps de réponse sur ouverture des entrées : <= 100 ms
- [ui] tension assignée d'isolement : 300 V (niveau de pollution: 2) conformément à DIN VDE 0110 partie 1 / 300 V (niveau de pollution: 2) conformément à IEC 60947-5-1
- [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III conformément à DIN VDE 0110 part 1
- Signalisation locale : 2 DELs
- Consommation électrique : 40 mA à 24 V DC (sur alimentation électrique) / 90 mA à 24 V AC (sur alimentation électrique)
- Support de montage : Rail DIN symétrique 35 mm
- Masse du produit : 0.16 kg
Ancien produit : Telemecanique XPSAC5121P
Caractéristiques techniques
| Largeur | 22,5 mm |
| Modèle | Appareil de base |
| Hauteur | 99 mm |
| Profondeur | 114 mm |
| Avec homologation selon ul | Oui |
| Avec pinces amovibles | Non |
| Avec entrée de démarrage | Non |
| Avec boucle de retour | Oui |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 3 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact | 1 |
| Finition du raccordement électrique | Raccordement à vis |
| Montage possible sur barres profilées | Oui |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Avec fonction silence | Non |
| Type de sécurité selon iec 61496-1 | 1 |
| Avec homologation tüv | Non |
| Avec homologation bg bia | Oui |
| Catégorie selon en 954-1 | 3 |
| Adapté à la surveillance de commutateurs magnétiques | Non |
| Adapté à la surveillance de commutateurs de proximité | Non |
| Adapté à la surveillance de circuits d'arrêt d'urgence | Oui |
| Adapté à la surveillance d'équipements de protection optoélectroniques | Non |
| Adapté à la surveillance de commutateurs de position | Oui |
| Adapté à la surveillance de capteurs tactiles | Non |
| Adapté à la surveillance de vannes | Non |
| Niveau de performance selon en iso 13849-1 | Niveau d |
| Catégorie d'arrêt selon iec 60204 | Autre |
| Type de tension d'actionnement | Ac/dc |
| Évaluation des entrées | À un canal ou à un ou deux canaux |
| Sil conformément à iec 61508 | 2 |
| Retardement du déclenchement | 0,1 min |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur | 0 |
