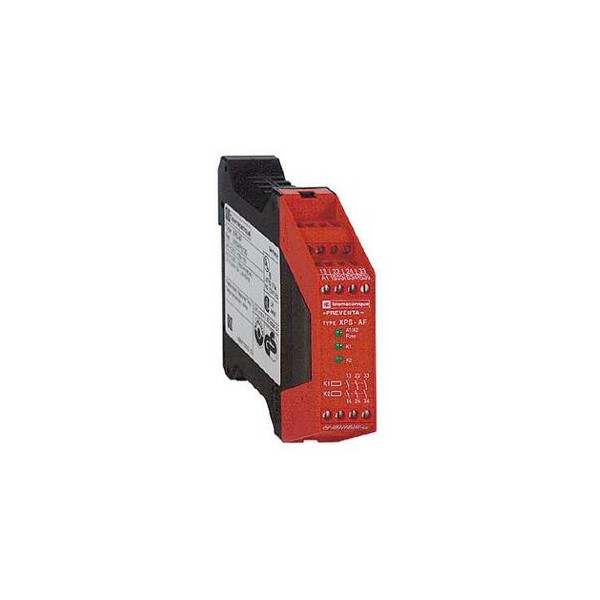

contrôleur XPSAF Arrêt d urgence 24 V CA CC

Photo(s) non contractuelle(s)

contrôleur XPSAF Arrêt d urgence 24 V CA CC

Ce produit est abandonné, nous vous proposons un article équivalent : SCHXPSUAF13AP

Marque Schneider Electric

Référence XPSAF5130

EAN 3389110080889

Commande min. 1

Non disponible - Produit abandonné

Description

Caractéristiques principales :

  • Gamme de produits : Automatisme de sécurité Preventa
  • Type de produit ou de composant : Module de sécurité Preventa
  • Nom module sécurité : XPSAF
  • Utilisation module sécurité : Pour l'arrêt d'urgence et la surveillance de commutation
  • Fonction du module : Surveillance d'une protection mobile / Câblage à deux canaux, surveill de l'arrêt d'urgce ou surveill de protection / Surveillance de l'arrêt d'urgence câblage à 2 canaux
  • Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
  • Données de fiabilité : DC > 99 % conformément à EN/ISO 13849-1 / MTTFd = 243 ans conformément à EN/ISO 13849-1 / PFHd = 4.62E-9 1/h conformément à EN/IEC 62061
  • Type de démarrage : Configurable
  • Mode de raccordement : Borniers à vis-étrier captives, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² rigide câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,25 à 1 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,14 à 2 x 0,75 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,14 à 2 x 0,75 mm² rigide câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, avec double lunette
  • Type de sortie : Ouverture instantanée du relais 3F, sans volt
  • Nombre de circuits supplémentaires : 0
  • [us] tension d'alimentation : 24 V AC (- 15...10 %) / 24 V DC (- 15...10 %)

Caractéristiques complémentaires :

  • Temps synchro entre entrées : Illimité
  • Fréquence d'alimentation : 50/60 Hz
  • Puissance consommée en va : <= 5 VA AC
  • Type de protection en entrée : Interne, électronique
  • Tension circuit de commande : 24 V
  • Résistance de ligne : 90 Ohm
  • Pouvoir de coupure : 1.5 A à 24 V (DC-13) constante de temps: 50 ms pour sortie relais
  • Courant thermique de sortie : 6 A par relais pour sortie relais
  • [ith] courant thermique conventionnel : 18 A
  • Calibre du fusible à associer : 4 A type de fusible gG ou gL pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200 / 6 A type de fusible à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
  • Courant minimum de sortie : 10 mA pour sortie relais
  • Tension de sortie minimum : 17 V pour sortie relais
  • Temps de réponse sur ouverture des entrées : <= 40 ms
  • [ui] tension assignée d'isolement : 300 V (niveau de pollution: 2) conformément à DIN VDE 0110 partie 1 / 300 V (niveau de pollution: 2) conformément à IEC 60947-5-1
  • [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III conformément à DIN VDE 0110 part 1
  • Signalisation locale : 3 LED
  • Consommation électrique : 30 mA à 24 V AC (sur alimentation électrique)
  • Support de montage : Rail DIN symétrique 35 mm
  • Masse du produit : 0.25 kg

Référence : SCHXPSAF5130 (Schneider-Electric)

Ancien produit : Telemecanique XPSAF5130


Schneider Electric

SCHXPSAS5140

2 circuits de sécurité, 24VCA/CC

Indisponible
Produit abandonné

Ils ont aussi acheté...

Legrand

LEG069562

Prises 2x2P+T horizontal précâblées Legrand Plexo composable gris - 16 A - 250 V

4,7 (6)

En stock
47 produit(s) disponible(s)

13.42 € HT 16.10 € TTC

Legrand

LEG069672

Boîtier à embouts Legrand Plexo composable gris - 2 postes horizontaux

4,7 (9)

En stock
241 produit(s) disponible(s)

6.51 € HT 7.81 € TTC

Schneider Electric

SCHCA3KN31BD

Schneider Electric Contacteur Ca3K 3 F Plus 1 O Instantané 10 A 24 V Cc

Non géré en stock
A commander

34.32 € HT 41.18 € TTC

Schneider Electric

SCHXB4BS8444

Harmony arrêt d'urgence rouge Ø22- tête Ø 40 - tourner pour déverrouiller - 2O

En stock
14 produit(s) disponible(s)

13.25 € HT 15.90 € TTC

Schneider Electric

SCHXB4BVB1

Harmony voyant rond Ø22 - IP66 - blanc - LED intégrée - 24V

En stock
29 produit(s) disponible(s)

7.42 € HT 8.90 € TTC

Les avis clients

Caractéristiques techniques

Largeur 22,5 mm
Modèle Basic device
Hauteur 99,0 mm
Profondeur 114,0 mm
Avec homologation selon ul Oui
Avec pinces amovibles Non
Avec entrée de démarrage Oui
Avec boucle de retour Oui
Nombre de sorties, orientées sur la sécurité, non retardées, avec contact 3,0
Finition du raccordement électrique Screw connection
Montage possible sur barres profilées Oui
Tension d'alimentation de courant nominal us à ca 50 hz 24,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 24 V
Tension d'alimentation de courant nominal us à ca 60 hz 24,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 24 V
Tension d'alimentation de courant nominal us cc 24,0 V
Tension d'alimentation de courant nominal us cc 24 V
Avec fonction silence Non
Type de sécurité selon iec 61496-1 1
Avec homologation tüv Oui
Avec homologation bg bia Oui
Catégorie selon en 954-1 None
Adapté à la surveillance de commutateurs magnétiques Non
Adapté à la surveillance de commutateurs de proximité Non
Adapté à la surveillance de circuits d'arrêt d'urgence Oui
Adapté à la surveillance d'équipements de protection optoélectroniques Non
Adapté à la surveillance de commutateurs de position Oui
Adapté à la surveillance de capteurs tactiles Non
Adapté à la surveillance de vannes Non
Niveau de performance selon en iso 13849-1 Level e
Catégorie d'arrêt selon iec 60204 Other
Type de tension d'actionnement Ac/dc
Évaluation des entrées 1-channel or 1- and 2-channel
Sil conformément à iec 61508 3
Retardement du déclenchement 0,0 min
Nombre de sorties, orientées sur la sécurité, retardées, avec contact 0,0
Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur 0,0
Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur 0,0
Nombre de sorties, fonction de signalisation, non retardées, avec contact 0,0
Nombre de sorties, fonction de signalisation, retardées, avec contact 0,0
Nombre de sorties, fonction de signalisation, non retardées, semiconducteur 0,0
Nombre de sorties, fonction de signalisation, retardées, semiconducteur 0,0
