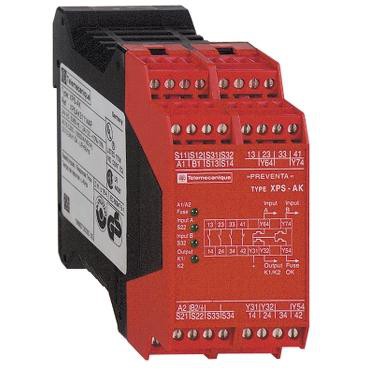

contrôleur XPSAK Arrêt d urgence 230 V CA

Photo(s) non contractuelle(s)

contrôleur XPSAK Arrêt d urgence 230 V CA

Marque Schneider Electric

Référence XPSAK371144P

EAN 3389110291759

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Automatisme de sécurité Preventa
  • Type de produit ou de composant : Module de sécurité Preventa
  • Nom module sécurité : XPSAK
  • Utilisation module sécurité : Pr surveill de arr. d'urg., commut., tapis/ bords de détec ou barrière sécu
  • Fonction du module : Surveillance de l'équipement de protection électrosensible (ESPE) / Surveill d'une protect mobile associée à 2 interrupteurs et démarrage automatiq / Surveillance d'une protection mobile / Câblage à deux canaux, surveill de l'arrêt d'urgce ou surveill de protection / Arrêt d'urgence avec surveillance de 2 contacts ''O'' et câblage de 2 canaux / Surveillance de plusieurs arrêts d'urgence 2 canaux / Surveillance du capteur de proximité / Surveillance du tapis de détection et des bords
  • Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
  • Données de fiabilité : DC > 99 % conformément à EN/ISO 13849-1 / MTTFd = 154.5 ans conformément à EN/ISO 13849-1 / PFHd = 7.39E-9 1/h conformément à EN/IEC 62061
  • Type de démarrage : Configurable
  • Mode de raccordement : Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² rigide câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² rigide câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, avec double lunette
  • Type de sortie : Ouverture instantanée du relais 3F, sans volt
  • Nombre de circuits supplémentaires : 1 ''O'' + 4 sorties statiques
  • [us] tension d'alimentation : 230 V AC (- 15...10 %) / 24 V DC (- 15...10 %)
Caractéristiques complémentaires :
  • Temps synchro entre entrées : 2 ou 4 s en fonction du câblage (démarrage automatique) / Illimité (démarrage manuel)
  • Fréquence d'alimentation : 50/60 Hz
  • Puissance consommée en va : <= 6 VA AC
  • Type de protection en entrée : Interne, électronique
  • Tension circuit de commande : 24 V DC
  • Résistance de ligne : 28 Ohm
  • Pouvoir de coupure : 1.5 A à 24 V (DC-13) constante de temps: 50 ms pour sortie relais
  • Courant thermique de sortie : 6 A par relais pour sortie relais
  • [ith] courant thermique conventionnel : 18 A
  • Calibre du fusible à associer : 4 A type de fusible gG ou gL pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200 / 6 A type de fusible à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
  • Courant minimum de sortie : 10 mA pour sortie relais
  • Tension de sortie minimum : 17 V pour sortie relais
  • Temps de réponse sur ouverture des entrées : <= 40 ms
  • [ui] tension assignée d'isolement : 300 V (niveau de pollution: 2) conformément à DIN VDE 0110 partie 1 / 300 V (niveau de pollution: 2) conformément à IEC 60947-5-1
  • [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III conformément à DIN VDE 0110 part 1
  • Signalisation locale : 4 DELs
  • Consommation électrique : 30 mA à 24 V AC (sur alimentation électrique)
  • Support de montage : Rail DIN symétrique 35 mm
  • Masse du produit : 0.4 kg
Référence : SCHXPSAK371144P (Schneider-Electric)

Ancien produit : Telemecanique XPSAK371144P

Les avis clients

Caractéristiques techniques

Largeur 45,0 mm
Modèle Basic device
Hauteur 99,0 mm
Profondeur 114,0 mm
Avec homologation selon ul Oui
Avec pinces amovibles Oui
Avec entrée de démarrage Oui
Avec boucle de retour Oui
Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur 3,0
Nombre de sorties, fonction de signalisation, non retardées, semiconducteur 4,0
Nombre de sorties, fonction de signalisation, retardées, semiconducteur 1,0
Finition du raccordement électrique Screw connection
Montage possible sur barres profilées Oui
Tension d'alimentation de courant nominal us à ca 50 hz 230,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 230 V
Tension d'alimentation de courant nominal us à ca 60 hz 230,0 V
Tension d'alimentation de courant nominal us cc 24,0 V
Tension d'alimentation de courant nominal us cc 24 V
Avec fonction silence Non
Type de sécurité selon iec 61496-1 1
Avec homologation tüv Oui
Avec homologation bg bia Non
Catégorie selon en 954-1 None
Adapté à la surveillance de commutateurs magnétiques Non
Adapté à la surveillance de commutateurs de proximité Oui
Adapté à la surveillance de circuits d'arrêt d'urgence Oui
Adapté à la surveillance d'équipements de protection optoélectroniques Oui
Adapté à la surveillance de commutateurs de position Oui
Adapté à la surveillance de capteurs tactiles Non
Adapté à la surveillance de vannes Non
Niveau de performance selon en iso 13849-1 Level e
Catégorie d'arrêt selon iec 60204 0 + 1
Type de tension d'actionnement Ac/dc
Évaluation des entrées 1-channel or 1- and 2-channel
Sil conformément à iec 61508 3
Nombre de sorties, orientées sur la sécurité, non retardées, avec contact 0,0
Nombre de sorties, orientées sur la sécurité, retardées, avec contact 0,0
Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur 0,0
Nombre de sorties, fonction de signalisation, non retardées, avec contact 0,0
Nombre de sorties, fonction de signalisation, retardées, avec contact 0,0
