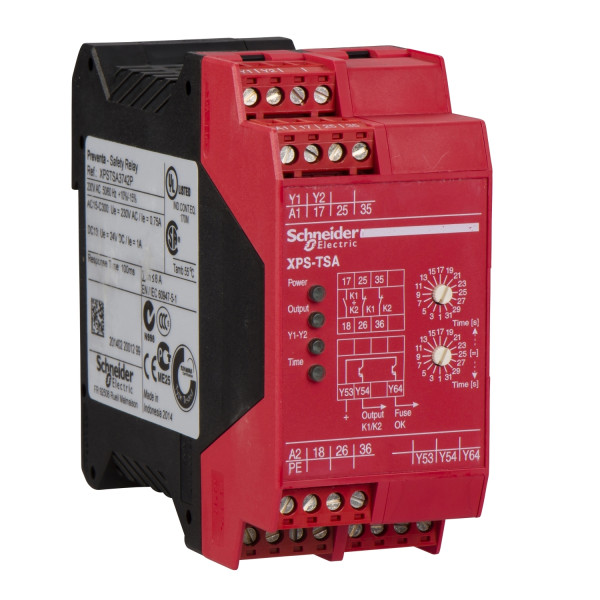

contrôleur XPSTS interverrouillage sur machine à inertie 115 V CA
contrôleur XPSTS interverrouillage sur machine à inertie 115 V CA

Photo(s) non contractuelle(s)

contrôleur XPSTS interverrouillage sur machine à inertie 115 V CA

Marque Schneider Electric

Référence XPSTSA3442P

EAN 3389110863116

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Automatisme de sécurité Preventa
  • Type de produit ou de composant : Module de temporisation de sécurité Preventa
  • Nom module sécurité : XPSTSA
  • Utilisation module sécurité : Pour application avec verrouillage en cas de forte inertie
  • Fonction du module : Surveillance des temporisations de sécurité
  • Niveau de sécurité : Jusqu'à PL d/category 3 conformément à EN/ISO 13849-1 / Jusqu'à SIL2 conformément à EN/IEC 62061
  • Données de fiabilité : DC = 60...90 % conformément à EN/ISO 13849-1 / MTTFd = 126 ans conformément à EN/ISO 13849-1 / PFHd = 1.3E-7 1/h conformément à EN/IEC 62061
  • [us] tension d'alimentation : 115 V AC (- 15...15 %)
  • Type de sortie : Relais 1F+2O, sans volt
  • Nombre de circuits supplémentaires : 2 sorties statiques
Caractéristiques complémentaires :
  • Fréquence d'alimentation : 50/60 Hz
  • Puissance consommée en va : <= 6.5 VA AC
  • Type de protection en entrée : Interne, électronique
  • Temporisation : 1 à 31 s configurable
  • Pouvoir de coupure : 1.5 A/24 V - L/R = 50 ms, DC-13 pour sortie relais / 10 mA/48 V / 20 mA/24 V pour circuit de sortie statique
  • [ith] courant thermique conventionnel : <= 6 A pour sortie relais
  • Calibre du fusible à associer : 4 A gG pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200 / 6 A à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
  • Courant minimum de sortie : 10 mA pour sortie relais
  • Tension de sortie minimum : 17 V pour sortie relais
  • [ui] tension assignée d'isolement : 300 V, niveau de pollution 2 conformément à IEC 60947-5-1 / 300 V, niveau de pollution 2 conformément à DIN VDE 0110 partie 1
  • [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III, conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III, conformément à DIN VDE 0110 partie 1
  • Signalisation locale : 4 DELs
  • Mode de raccordement : Borniers à vis-étrier captives souple câble : 0,14 à 0,75 mm² sans embout, 1 fil / Borniers à vis-étrier captives souple câble : 0,14 à 2,5 mm² sans embout, 1 fil / Borniers à vis-étrier captives souple câble : 0,25 à 1 mm² avec embout de câble, sans lunette, 1 fil / Borniers à vis-étrier captives souple câble : 0,25 à 1,5 mm² avec embout de câble, avec lunette, 1 fil / Borniers à vis-étrier captives souple câble : 0,25 à 2,5 mm² avec embout de câble, sans lunette, 1 fil / Borniers à vis-étrier captives souple câble : 0,5...1,5 mm² avec embout de câble, avec double lunette, 1 fil / Borniers à vis-étrier captives rigide câble : 0,14 à 0,75 mm² sans embout, 1 fil / Borniers à vis-étrier captives rigide câble : 0,14 à 2,5 mm² sans embout, 1 fil
  • Support de montage : Rail DIN symétrique 35 mm
  • Profondeur : 114 mm
  • Hauteur : 99 mm
  • Largeur : 45 mm
  • Masse du produit : 0.36 kg
Référence : SCHXPSTSA3442P (Schneider-Electric)

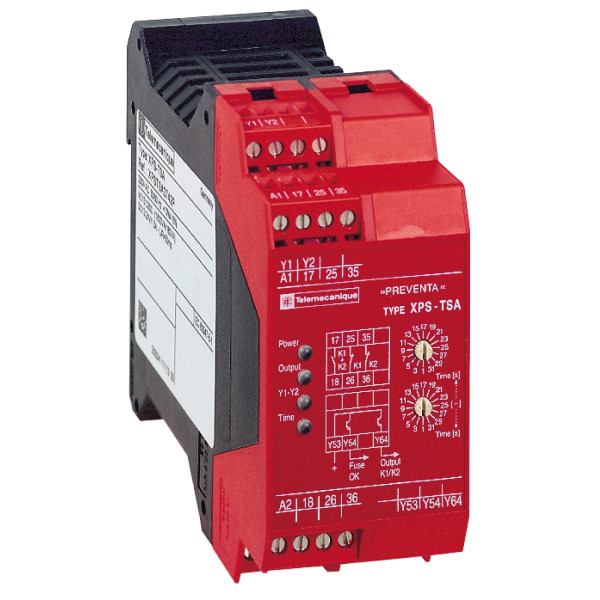

Ancien produit : Telemecanique XPSTSA3442P

Les avis clients

Caractéristiques techniques

Modèle Appareil de base
Avec homologation selon ul Oui
Avec pinces amovibles Non
Avec entrée de démarrage Non
Avec boucle de retour Non
Finition du raccordement électrique Raccordement à vis
Montage possible sur barres profilées Oui
Avec fonction silence Non
Type de sécurité selon iec 61496-1 3
Avec homologation tüv Oui
Avec homologation bg bia Non
Catégorie selon en 954-1 Sans
Adapté à la surveillance de commutateurs magnétiques Non
Adapté à la surveillance de commutateurs de proximité Non
Adapté à la surveillance de circuits d'arrêt d'urgence Non
Adapté à la surveillance d'équipements de protection optoélectroniques Non
Adapté à la surveillance de commutateurs de position Non
Adapté à la surveillance de capteurs tactiles Non
Adapté à la surveillance de vannes Non
Niveau de performance selon en iso 13849-1 Niveau d
Catégorie d'arrêt selon iec 60204 Autre
Évaluation des entrées Autre
Sil conformément à iec 61508 2
Largeur 45 mm
Hauteur 99 mm
Profondeur 114 mm
Retardement du déclenchement 31 min
Retardement du déclenchement 1 min
Nombre de sorties, orientées sur la sécurité, non retardées, avec contact 0
Nombre de sorties, orientées sur la sécurité, retardées, avec contact 1
Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur 0
Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur 0
Nombre de sorties, fonction de signalisation, non retardées, avec contact 2
Nombre de sorties, fonction de signalisation, retardées, avec contact 0
Nombre de sorties, fonction de signalisation, non retardées, semiconducteur 2
Nombre de sorties, fonction de signalisation, retardées, semiconducteur 0
Tension d'alimentation de courant nominal us à ca 50 hz 115 V
Tension d'alimentation de courant nominal us à ca 50 hz 115 V
Tension d'alimentation de courant nominal us à ca 60 hz 115 V
Type de tension d'actionnement Ac
