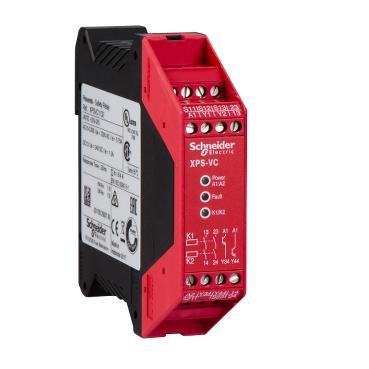

Photo(s) non contractuelle(s)
contrôleur XPSVC commande de validation 24 V CC
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Automatisme de sécurité Preventa
- Type de produit ou de composant : Module de sécurité Preventa
- Nom module sécurité : XPSVC
- Utilisation module sécurité : Pour permettre la surveillance du commutateur
- Fonction du module : Surveillance des interrupteurs
- Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
- Données de fiabilité : DC > 99 % conformément à EN/ISO 13849-1 / PFHd = 1.3E-8 1/h conformément à EN/IEC 62061 / MTTFd = 50 ans conformément à EN/ISO 13849-1
- [us] tension d'alimentation : 24 V DC (- 20...20 %)
- Type de sortie : Relais 2F, sans volt
- Nombre de circuits supplémentaires : 2 sorties statiques
- Puissance consommée : <= 2.5 W
- Type de protection en entrée : Interne, électronique
- Tension circuit de commande : 24 V DC
- Résistance de ligne : 100 Ohm
- Pouvoir de coupure : 1.5 A/24 V - L/R = 50 ms, DC-13 pour sortie relais
- Courant thermique de sortie : 4,2 A par relais pour sortie relais
- [ith] courant thermique conventionnel : <= 8.4 A
- Calibre du fusible à associer : 4 A gG pour sortie relais / 6 A à fusion rapide pour sortie relais
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie minimum : 17 V pour sortie relais
- Temps de réponse sur ouverture des entrées : <= 20 ms
- [ui] tension assignée d'isolement : 300 V, niveau de pollution 2 conformément à IEC 60947-5-1 / 300 V, niveau de pollution 2 conformément à DIN VDE 0110 partie 1
- [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III, conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III, conformément à DIN VDE 0110 partie 1
- Signalisation locale : 3 LED
- Mode de raccordement : Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² rigide câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² souple câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, sans lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² rigide câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, sans lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, avec lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² souple câble sans embout
- Consommation électrique : 8 mA / 24 V DC sur alimentation électrique
- Support de montage : Rail DIN symétrique 35 mm
- Masse du produit : 0.25 kg
Ancien produit : Telemecanique XPSVC1132P
Caractéristiques techniques
| Largeur | 22,5 mm |
| Modèle | Basic device |
| Hauteur | 99,0 mm |
| Profondeur | 114,0 mm |
| Avec homologation selon ul | Oui |
| Avec pinces amovibles | Oui |
| Avec entrée de démarrage | Non |
| Avec boucle de retour | Oui |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 2,0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur | 2,0 |
| Finition du raccordement électrique | Screw connection |
| Montage possible sur barres profilées | Oui |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Avec fonction silence | Non |
| Type de sécurité selon iec 61496-1 | 1 |
| Avec homologation tüv | Oui |
| Avec homologation bg bia | Non |
| Catégorie selon en 954-1 | None |
| Adapté à la surveillance de commutateurs magnétiques | Non |
| Adapté à la surveillance de commutateurs de proximité | Oui |
| Adapté à la surveillance de circuits d'arrêt d'urgence | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques | Non |
| Adapté à la surveillance de commutateurs de position | Oui |
| Adapté à la surveillance de capteurs tactiles | Non |
| Adapté à la surveillance de vannes | Non |
| Niveau de performance selon en iso 13849-1 | Level e |
| Catégorie d'arrêt selon iec 60204 | Other |
| Type de tension d'actionnement | Ac/dc |
| Évaluation des entrées | Other |
| Sil conformément à iec 61508 | 3 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact | 0,0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur | 0,0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur | 0,0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact | 0,0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact | 0,0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur | 0,0 |
