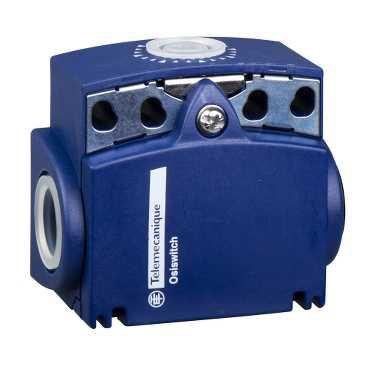

corps d interrupteur de position ZCT 2 O bornes

Photo(s) non contractuelle(s)

corps d interrupteur de position ZCT 2 O bornes

24.18 € HT 29.02 € TTC

Marque Telemecanique Sensors

Référence ZCT27P16

EAN 3389110184600

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 18-23 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : OsiSense XC
  • Nom de gamme : Compact standard
  • Type de produit ou de composant : Corps d'interrupteur de position
  • Nom abrégé d'appareil : ZCT
  • Design : Compact
  • Type de carter : Fixe
  • Tête à associer : ZCE01 / ZCE02 / ZCE05 / ZCE06 / ZCE07 / ZCE08 / ZCE10 / ZCE11 / ZCE13 / ZCE14 / ZCE21 / ZCE24 / ZCE27 / ZCE28 / ZCE29 / ZCE62 / ZCE63 / ZCE64 / ZCE65 / ZCE66 / ZCE67 / ZCEH0 / ZCEH2
  • Matière du corps : Plastique
  • Nombre de pôles : 2
  • Description des contacts : 2 ''O''
  • Fonctionnement des contacts : Coupure lente, simultanée
Caractéristiques complémentaires :
  • Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,5...2 x 2,5 mm²
  • Entrée de câble : 2 entrées filetées pour presse-étoupe M16x1,5, diamètre extérieur du câble: 4...8 mm
  • Forme d'isolation entre contacts : Zb
  • Matériau des contacts : Contacts plaqués argent
  • Ouverture positive : Avec
  • Vitesse d'attaque minimale : 6 m/s
  • Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conformément à EN/IEC 60947-5-1 appendix A / R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A
  • [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
  • Protection contre les courts-circuits : 10 A par gG cartouche fusible
  • Durée de vie électrique : 5000000 cycle, DC-13 120 V, 7 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 24 V, 13 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 48 V, 9 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
  • Largeur : 58 mm
  • Hauteur : 51 mm
  • Profondeur : 30 mm
  • Masse du produit : 0.085 kg
Référence : SCHZCT27P16 (Schneider-Electric)

Ancien produit : Telemecanique ZCT27P16

Les avis clients

Caractéristiques techniques

Fonction de commutation Élément de commutation à action lente avec chevauchement
Courant de fonctionnement nominal ca-15, 230 v 1,5 A
Courant de fonctionnement nominal ie cc-13, 230 v 0,1 A
Matériau du boîtier/corps Plastique
Adapté aux fonctions de sécurité Non
Revêtement du boîtier Autre
Avec affichage du statut Non
Finition de l'interface pour communication orientée sur la sécurité Sans
Finition du raccordement électrique Entrée de câble métrique
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Type de construction du boîtier Quader
Indice de protection (ip) Ip66/ip67
Manœuvre positive d'ouverture Oui
Finition de l'élément d'actionnement Sans
Type d'interface Sans
Sortie électronique Non
Largeur du capteur 58 mm
Hauteur du capteur 51 mm
Longueur du capteur 30 mm
Fonction de commutation encliquetable Non
Température ambiante en fonctionnement 70 °C
Température ambiante en fonctionnement 70 °C
Nombre de contacts en tant que contacts à ouverture 2
Orientation de l'élément d'actionnement Autre
Nombre de contacts auxiliaires orientés sur la sécurité 0
Courant de fonctionnement nominal ca-15, 125 v 0 A
Courant de fonctionnement nominal ca-15, 24 v 0 A
Courant de fonctionnement nominal ie cc-13, 125 v 0 A
Courant de fonctionnement nominal ie cc-13, 24 v 0 A
Diamètre du capteur 0 mm
Nombre de contacts en tant que contacts à fermeture 0
Nombre de contacts en tant qu'inverseurs 0
