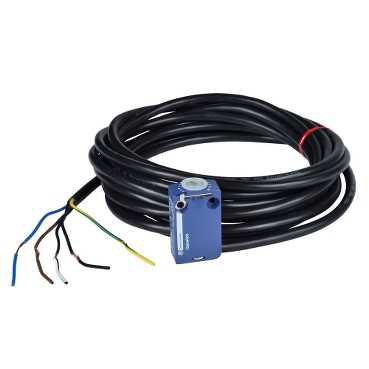

corps d interrupteur de position ZCMD 2O plus 1F câble 1m
55.66 € HT 66.79 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 133 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Corps d'interrupteur de position
- Nom abrégé d'appareil : ZCMD
- Design : Miniature
- Type de carter : Fixe
- Tête à associer : ZCE01 / ZCE02 / ZCE06 / ZCE07 / ZCE08 / ZCE09 / ZCE10 / ZCE11 / ZCE13 / ZCE14 / ZCE21 / ZCE24 / ZCE27 / ZCE28 / ZCE29 / ZCE62 / ZCE63 / ZCE64 / ZCE65 / ZCE66 / ZCE67 / ZCEF0 / ZCEF2 / ZCEG1
- Matière du corps : Zamak
- Nombre de pôles : 3
- Description des contacts : 2 "O" + 1 "F"
- Fonctionnement des contacts : À action brusque
- Compatibilité produit : XCMD
- Raccordement électrique : Câble amovible
- Longueur du câble : 1 m
- Composition du câble : 7 x 0,5 mm²
- Matière de l'isolant du fil : PvR
- Forme d'isolation entre contacts : Zb
- Matériau des contacts : Contacts plaqués argent
- Ouverture positive : Avec
- Vitesse d'attaque minimale : 0.01 m/min
- [ui] tension assignée d'isolement : 300 V niveau de pollution 3 conformément à UL 508 / 400 V niveau de pollution 3 conformément à IEC 60947-5-1 / 300 V niveau de pollution 3 conformément à CSA C22.2 No 14
- Résistance entre bornes : < 25 mOhm conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60664 / 4 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 6 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13 120 V, 1 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 24 V, 3 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 48 V, 2 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Largeur : 30 mm
- Hauteur : 50 mm
- Profondeur : 16 mm
- Masse du produit : 0.065 kg
Ancien produit : Telemecanique ZCMD39L1
Caractéristiques techniques
Fonction de commutation | Interrupteur à rupture rapide |
Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
Courant de fonctionnement nominal ie cc-13, 230 v | 0,1 A |
Matériau du boîtier/corps | Métal |
Adapté aux fonctions de sécurité | Non |
Revêtement du boîtier | Autre |
Avec affichage du statut | Non |
Finition de l'interface pour communication orientée sur la sécurité | Sans |
Finition du raccordement électrique | Avec câble préconfectionné |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Type de construction du boîtier | Quader |
Indice de protection (ip) | Ip66 |
Manœuvre positive d'ouverture | Oui |
Finition de l'élément d'actionnement | Sans |
Type d'interface | Sans |
Sortie électronique | Non |
Largeur du capteur | 30 mm |
Hauteur du capteur | 52 mm |
Longueur du capteur | 16 mm |
Fonction de commutation encliquetable | Non |
Température ambiante en fonctionnement | -25 °C |
Température ambiante en fonctionnement | -25 °C |
Nombre de contacts en tant que contacts à ouverture | 2 |
Nombre de contacts en tant que contacts à fermeture | 1 |
Orientation de l'élément d'actionnement | Autre |
Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
Courant de fonctionnement nominal ca-15, 125 v | 0 A |
Courant de fonctionnement nominal ca-15, 24 v | 0 A |
Courant de fonctionnement nominal ie cc-13, 125 v | 0 A |
Courant de fonctionnement nominal ie cc-13, 24 v | 0 A |
Diamètre du capteur | 0 mm |
Nombre de contacts en tant qu'inverseurs | 0 |
