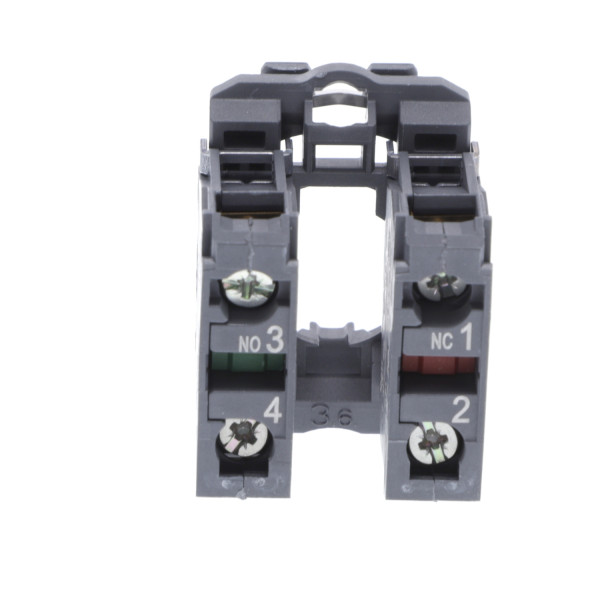

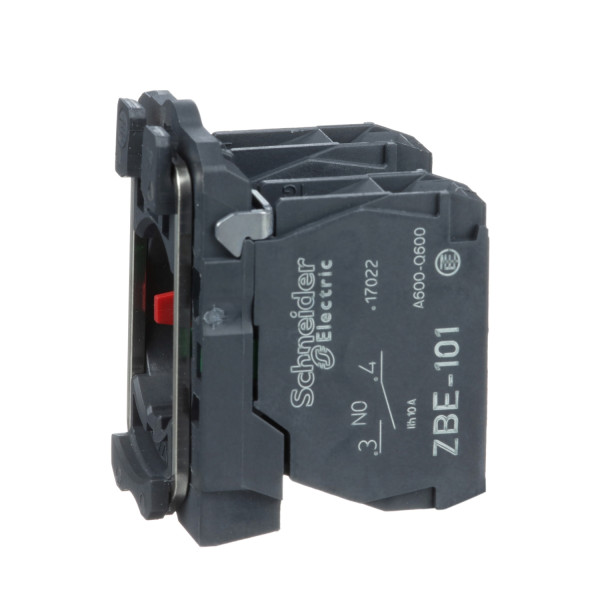

Harmony corps de bouton - Ø22 - 1O+1F
Harmony corps de bouton - Ø22 - 1O+1F
Harmony corps de bouton - Ø22 - 1O+1F

Photo(s) non contractuelle(s)

Harmony corps de bouton - Ø22 - 1O+1F

7.91 € HT 9.49 € TTC

Marque Schneider Electric

Référence ZB5AZ105

EAN 3389110925760

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB5
  • Type de produit ou de composant : Corps à contact complet
  • Nom abrégé d'appareil : ZB5
  • Matière de l'embase de fixation : Plastique
  • Vente par quantité indivisible : 1
  • Description des contacts : 1 ''O'' + 1 ''F''
  • Fonctionnement des contacts : À action dépendante
  • Type du bloc de contact : Unique
  • Mode de raccordement : Conformément à EN 60947-1 / Conformément à EN 60947-1
Caractéristiques complémentaires :
  • Largeur hors tout cao : 30 mm
  • Hauteur hors tout cao : 42 mm
  • Profondeur hors tout cao : 32 mm
  • Description des bornes iso n°1 : (11-12)NC / (13-14)NO
  • Masse du produit : 0.03 kg
  • Information complémentaire : Avec corps/embase de montage
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
  • Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
  • Durée de vie mécanique : 5000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence : SCHZB5AZ105 (Schneider-Electric)

Ancien produit : Telemecanique ZB5AZ105

Schneider Electric

SCHZA2BZ105

CORPS A CONTACT O+F

Indisponible
Produit abandonné

Ils ont aussi acheté...

Schneider Electric

SCHZB5AZ101

Harmony corps de bouton - Ø22 - 1F

Non géré en stock
A commander

4.78 € HT 5.74 € TTC

Schneider Electric

SCHZB5AZ102

Harmony corps de bouton - Ø22 - 1O

En stock
10 produit(s) disponible(s)

2.46 € HT 2.95 € TTC

Schneider Electric

SCHZB5AZ103

Harmony corps de bouton - Ø22 - 2F

Non géré en stock
A commander

7.91 € HT 9.49 € TTC

Schneider Electric

SCHZB5AL7341

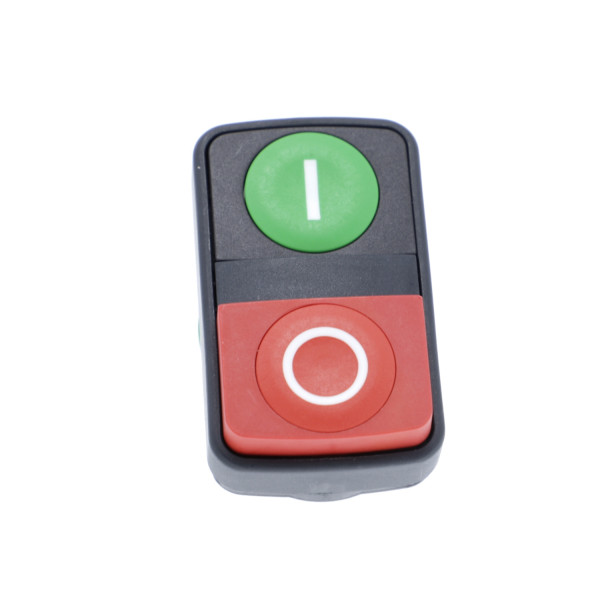

Harmony tête bouton-poussoir double touche Ø22 vert + rouge E S IP66, IP69 K

Non géré en stock
A commander

11.70 € HT 14.04 € TTC

Finder

FID076645

Relais Industriel 7 A Série 55 Finder – 4 Contacts Inverseur - Tension Nominale Bobine 24 V DC

En stock
29 produit(s) disponible(s)

4.65 € HT 5.58 € TTC

Finder

FID258911

Support de Fixation pour Relais Industriel Finder

5,0 (1)

En stock
11 produit(s) disponible(s)

3.50 € HT 4.20 € TTC

Les avis clients

Caractéristiques techniques

Mode de pose Autre
Modèle Intégrable
Douille Sans
Courant de fonctionnement nominal ca-15, 230 v 3,0 A
Finition du raccordement électrique Raccordement à vis
Nombre de contacts en tant que contacts à ouverture 1,0
Nombre de contacts en tant que contacts à fermeture 1,0
Nombre d'interrupteurs de signal d'erreur 0,0
Nombre de contacts en tant qu'inverseurs 0,0
