Photo(s) non contractuelle(s)

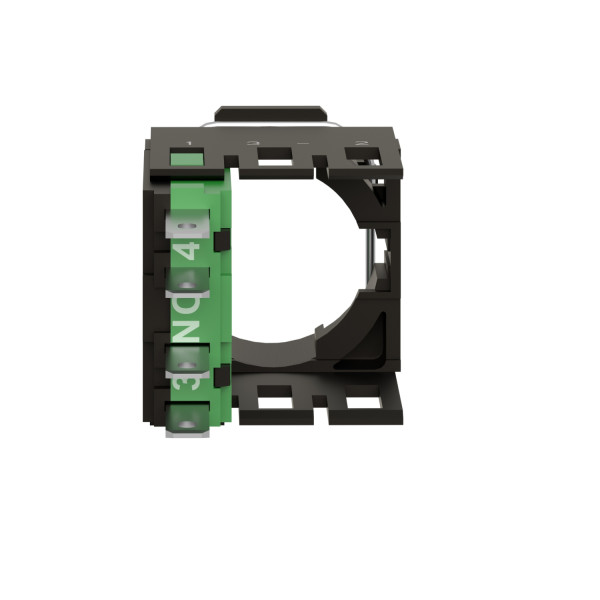

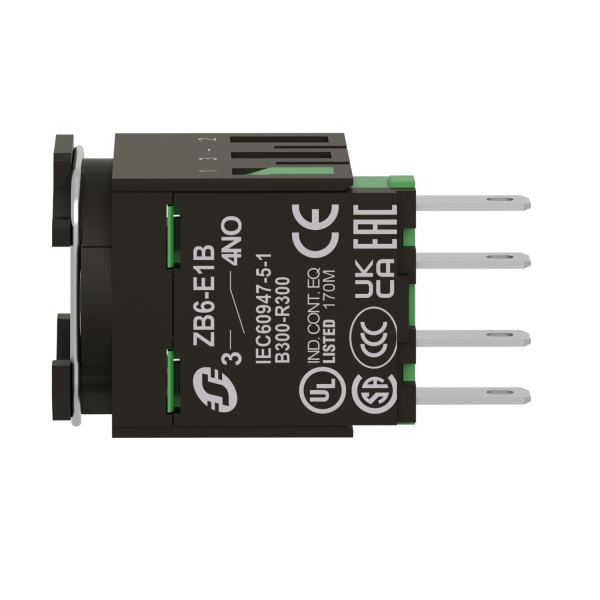

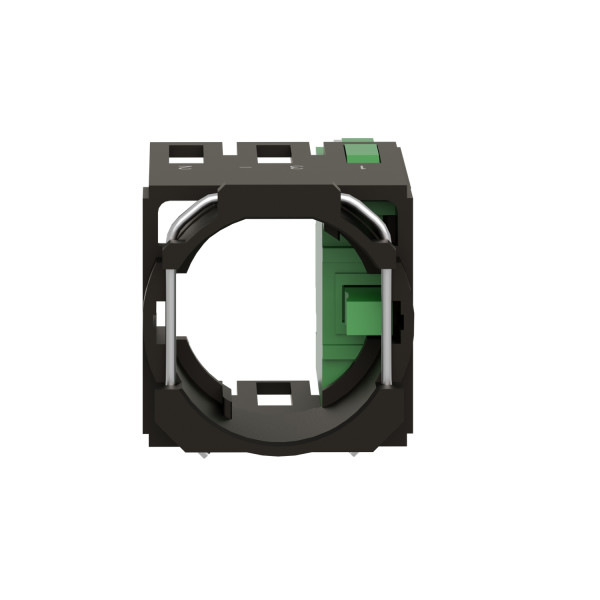

corps pour bouton diam 16 1 F
7.47 € HT 8.96 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 17 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB6
- Type de produit ou de composant : Corps complets pour boutons poussoirs ou sélecteurs
- Nom abrégé d'appareil : ZB6
- Matière de l'embase de fixation : Plastique
- Vente par quantité indivisible : 1
- Description des contacts : 1 "F"
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Connecteur Faston / Connecteur Faston(2,8 x 0,5 mm)
- [us] tension d'alimentation : <= 250 V
- Largeur hors tout cao : 18 mm
- Hauteur hors tout cao : 18 mm
- Profondeur hors tout cao : 40 mm
- Description des bornes iso n°1 : (13-14)NO
- Masse du produit : 0.004 kg
- Utilisation des contacts : Standard
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Course d'actionnement : 2 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
- Force d'actionnement : 1.6 N (état électrique modifié par ''F'')
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 6 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ie] courant assigné d'emploi : 0,125 à 120 V, AC-15, B300 / 1.5 A à 240 V, AC-15, B300 / 0.1 A à 250 V, DC-13, R300 / 0.22 A à 125 V, DC-13, R300
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' = 10exp(-8) à 5 V, 1 mA avec niveau de confiance de 90% conformément à IEC 60947-5-4
Ancien produit : Telemecanique ZB6Z1B
Schneider Electric
SCHDUB10
Domino 16, bloc de contact faston, montage arrière, 1NO
Indisponible
Produit abandonné
Caractéristiques techniques
| Mode de pose | Autre |
| Modèle | Intégrable |
| Douille | Sans |
| Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
| Finition du raccordement électrique | Raccordement par fiche plate |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Nombre d'interrupteurs de signal d'erreur | 0,0 |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
