Photo(s) non contractuelle(s)

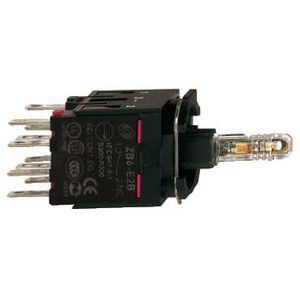

corps pour bouton lumineux diam 16 rouge DEL intégrée 1 O plus 1 F
24.64 € HT 29.57 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 59 points de fidélité en achetant ce produit
Schneider Electric

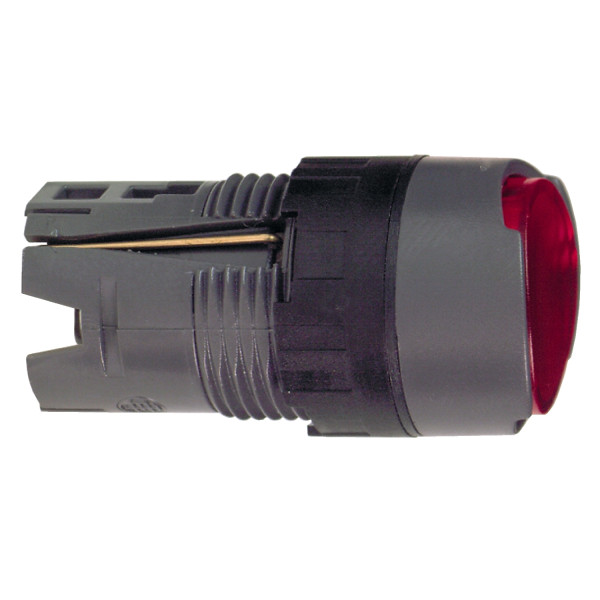

SCHZB6AF4
tête pour bouton poussoir lumineux diam 16 rouge
Non géré en stock
A commander
13.01 € HT 15.61 € TTC
Schneider Electric
SCHZB6AW4
tête pour bouton poussoir lumineux diam 16 rouge
Non géré en stock
A commander
10.36 € HT 12.43 € TTC
Schneider Electric

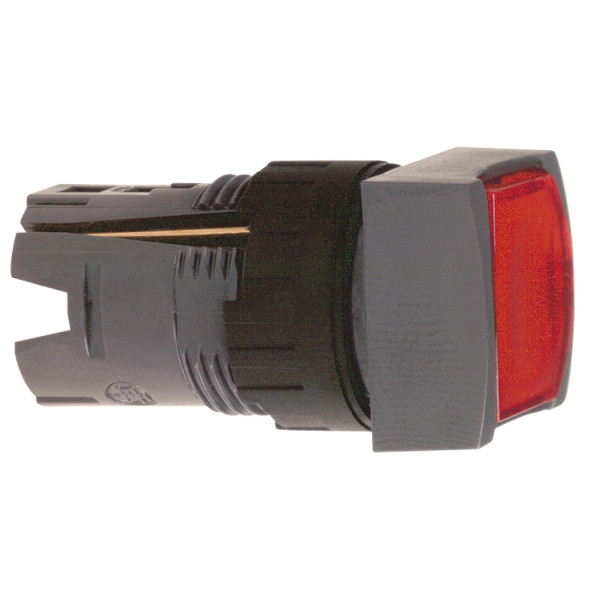

SCHZB6CW4
tête carrée pour bouton poussoir lumineux diam 16 rouge
Non géré en stock
A commander
11.21 € HT 13.45 € TTC
Schneider Electric
SCHZB6DF4
tête rectangulaire pour bouton poussoir lumineux diam 16 rouge
Non géré en stock
A commander
11.89 € HT 14.27 € TTC
Schneider Electric
SCHZB6DW4
tête rectangulaire pour bouton poussoir lumineux diam 16 rouge
Non géré en stock
A commander
9.85 € HT 11.82 € TTC
Description
Caractéristiques principales :- Gamme de produits : Harmony XB6
- Type de produit ou de composant : Corps complet pour boutons poussoirs lumineux
- Nom abrégé d'appareil : ZB6
- Matière de l'embase de fixation : Plastique
- Vente par quantité indivisible : 1
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Connecteur Faston(2,8 x 0,5 mm)
- Source lumineuse : LED
- Culot de lampe : DEL integral
- Couleur de la source lumineuse : Rouge
- [us] tension d'alimentation : 12...24 V AC/DC
- Largeur hors tout cao : 24 mm
- Hauteur hors tout cao : 18 mm
- Profondeur hors tout cao : 51 mm
- Description des bornes iso n°1 : (11-12)NC
- Masse du produit : 0.009 kg
- Utilisation des contacts : Standard
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Course d'actionnement : 1 mm (état électrique modifié par ''O'') / 2 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
- Force d'actionnement : 1.6 N (état électrique modifié par ''F'') / 2.5 N (état électrique modifié par ''O'')
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 6 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
- [ie] courant assigné d'emploi : 0,125 à 120 V, AC-15, B300 / 1.5 A à 240 V, AC-15, B300 / 0.1 A à 250 V, DC-13, R300 / 0.22 A à 125 V, DC-13, R300
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' = 10exp(-8) à 5 V, 1 mA avec niveau de confiance de 90% conformément à EN/IEC 60947-5-4
- Type de signalisation : Fixe
- Limites de la tension d'alimentation : 6...30 V AC/DC
- Consommation électrique : 15 mA
- Tenue aux ondes de choc : 1 kV contact direct conformément à IEC 61000-4-5 / 2 kV dans l'air conformément à IEC 61000-4-5
Ancien produit : Telemecanique ZB6ZB45B
Caractéristiques techniques
| Douille | Autre |
| Transfo intégré | Non |
| Avec résistance série intégrée | Non |
| Avec diode intégrée | Oui |
| Couleur de la source lumineuse | Rouge |
| Source lumineuse | Led |
| Type de fixation | Fixation frontale |
| Source lumineuse fournie | Oui |
| Type de raccordement du circuit auxiliaire | Raccordement par fiche plate |
| Tension de fonctionnement nominale ue à ca 50 hz | 24,0 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 12 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 24,0 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 24 V |
| Tension de fonctionnement nominale ue en cc | 24,0 V |
| Tension de fonctionnement nominale ue en cc | 24 V |
| Type de tension d'actionnement | Ac/dc |
