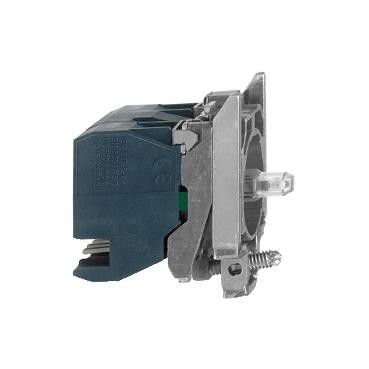

Harmony corps de bouton lumineux - Ø22 - vert LED intégrée 1O+1F
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Harmony XB4
- Type de produit ou de composant : Assemblage corps/contact complet et bloc lumineux
- Nom abrégé d'appareil : ZB4
- Matière de l'embase de fixation : Zamak
- Vente par quantité indivisible : 1
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Connecteur enfichable
- Source lumineuse : LED protégée
- Culot de lampe : DEL integral
- Alimentation du bloc lumineux : Direct
- Couleur de la source lumineuse : Vert
- [us] tension d'alimentation : 24 V AC/DC, 50/60 Hz
- Largeur hors tout cao : 30 mm
- Hauteur hors tout cao : 47 mm
- Description des bornes iso n°1 : (11-12)NC
- Utilisation des contacts : Standard
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
- Force d'actionnement : 2 N (état électrique modifié par ''O'') / 2.3 N (état électrique modifié par ''F'')
- Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'')
- Durée de vie mécanique : 5000000 cycle
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 4 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A300 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A300 conformément à EN/IEC 60947-5-1 / 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 0,0416666666666667 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 1.5 A à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.15 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
- Type de signalisation : Fixe
- Limites de la tension d'alimentation : 19.2...30 V DC / 21.6...26.4 V AC
- Consommation électrique : 18 mA
- Durée de vie : 100000 H à la tension nominale et à 25 °C
- Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5
Ancien produit : Telemecanique ZB4BW0B354
Caractéristiques techniques
Douille | Autre |
Transfo intégré | Non |
Avec résistance série intégrée | Non |
Avec diode intégrée | Oui |
Couleur de la source lumineuse | Vert |
Source lumineuse | Led |
Type de fixation | Fixation frontale |
Source lumineuse fournie | Oui |
Type de raccordement du circuit auxiliaire | Autre |
Tension de fonctionnement nominale ue à ca 50 hz | 24 V |
Tension de fonctionnement nominale ue à ca 50 hz | 24 V |
Tension de fonctionnement nominale ue à ca 60 hz | 24 V |
Tension de fonctionnement nominale ue à ca 60 hz | 24 V |
Tension de fonctionnement nominale ue en cc | 24 V |
Tension de fonctionnement nominale ue en cc | 24 V |
Type de tension d'actionnement | Ac/dc |
