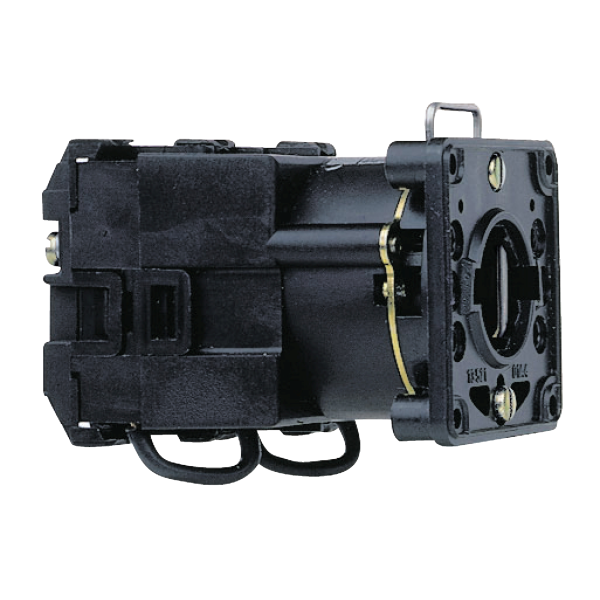

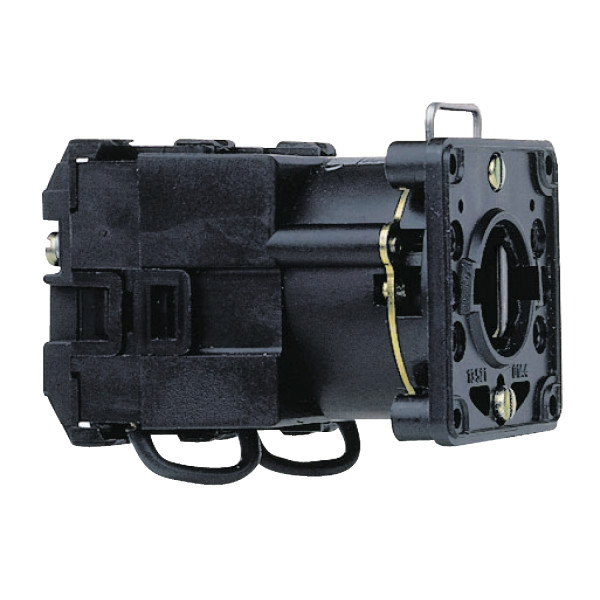

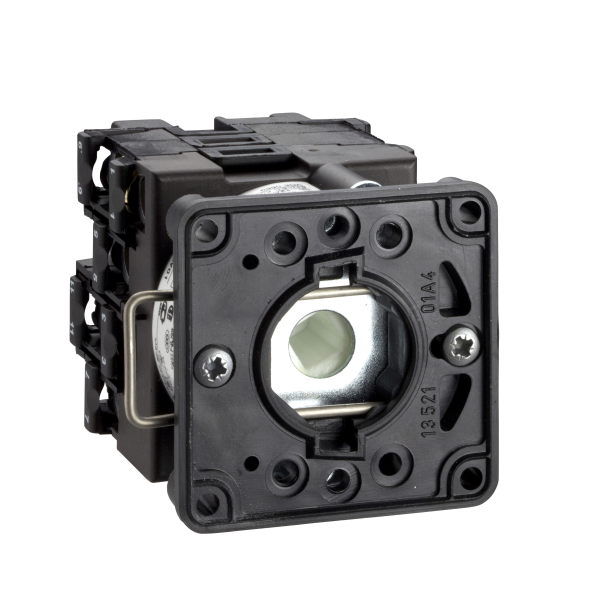

Schneider Electric Corps pour Interrupteur 2 Pôles 45 ° 20 A Fixation Diam22 Mm
19.08 € HT 22.90 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 45 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony K
- Type de produit ou de composant : Corps de commutateur à came
- Nom de composant : K2
- [ith] courant thermique conventionnel : 20 A
- Composition du sous-ensemble : Blocs de contact + plaque de fixation
- Fonction du commutateur : Commutateur
- Position 0 : Avec position Off
- Description des pôles : 2P
- Positions angulaires : Droite : 0° - 45°
- Montage du produit : Montage avant
- Mode de fixation : Trou Ø 22 mm
- Matériau de la collerette : Plastique
- Angle de commutation : 45 °
- [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à IEC 60947-1
- [ithe] courant thermique d'emploi sous enveloppe : 16 A
- Puissance assignée d'emploi en w : 1300 W AC-3/230 V monophasé conformément à IEC 947-3 / 14000 W AC-21/400 V 3 phases conformément à IEC 947-3 / 17000 W AC-21/500 - 660 V 3 phases conformément à IEC 947-3 / 2200 W AC-3/230 V 3 phases conformément à IEC 947-3 / 2200 W AC-3/400 V monophasé conformément à IEC 947-3 / 4000 W AC-23A/230 V 3 phases conformément à IEC 947-3 / 4000 W AC-3/400 V 3 phases conformément à IEC 947-3 / 4000 W AC-3/500 V 3 phases conformément à IEC 947-3 / 4000 W AC-3/690 V 3 phases conformément à IEC 947-3 / 5500 W AC-23A/400 V 3 phases conformément à IEC 947-3 / 5500 W AC-23A/500 V 3 phases conformément à IEC 947-3 / 5500 W AC-23A/690 V 3 phases conformément à IEC 947-3 / 8000 W AC-21/230 V 3 phases conformément à IEC 947-3
- [ie] courant assigné d'emploi en ac : 2 A à 500 V AC-15 conformément à IEC 947-5-1 / 3 A à 400 V AC-15 conformément à IEC 947-5-1 / 4 A à 230 V AC-15 conformément à IEC 947-5-1 / 8 A à 400 V AC-3 3 phases conformément à IEC 947-3 / 10.8 A à 400 V AC-23A 3 phases conformément à IEC 947-3 / 14.6 A à 230 V AC-23A 3 phases conformément à IEC 947-3 / 4.7 A à 690 V AC-3 3 phases conformément à IEC 947-3 / 6.4 A à 690 V AC-23A 3 phases conformément à IEC 947-3 / 6.5 A à 500 V AC-3 3 phases conformément à IEC 947-3 / 8.3 A à 230 V AC-3 3 phases conformément à IEC 947-3 / 8.9 A à 500 V AC-23A 3 phases conformément à IEC 947-3
- Durée de vie électrique : 200000 cycle AC-23 / 200000 cycle AC-3 / 600000 cycle AC-15 / 600000 cycle AC-21
- Vitesse de commande : 2.5 cyc/mn AC-21 / 2.5 cyc/mn AC-23 / 2.5 cyc/mn AC-3 / 8.333 cyc/mn AC-15
- Courant de court-circuit : 10000 A
- Protection contre les courts-circuits : 20 A par cartouche fusible, type gG
- [uimp] tension assignéede tenue aux chocs : 4 kV en mode isolation / 6 kV conformément à IEC 947-1
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec
- Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 1,5 mm² / Borniers à vis-étrier captives rigide, 1 x 2,5mm²
- Durée de vie mécanique : 1000000 cycle
- Masse du produit : 0.085 kg
Ancien produit : Telemecanique K2B002A
Caractéristiques techniques
| Modèle | Contacteur/disjoncteur |
| Puissance de fonctionnement nominale, ac-3, 400 v | 4,0 kW |
| Courant permanent nominal (iu) | 20,0 A |
| Nombre de pôles | 2,0 |
| Courant de fonctionnement nominal ca-3, 400 v | 8,0 A |
| Avec position 0 | Oui |
| Avec retour automatique à la position 0 | Non |
| Classe de protection (ip), face avant | Autre |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Autre |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Appareil complet dans un boîtier | Non |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Matériau du boîtier/corps | Plastique |
