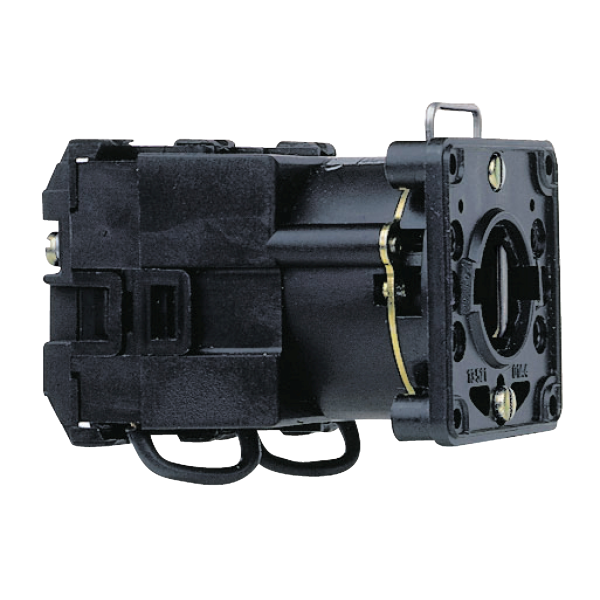

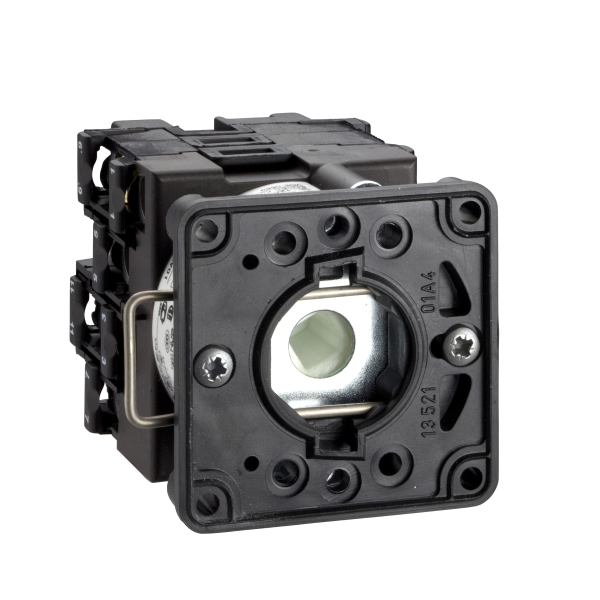

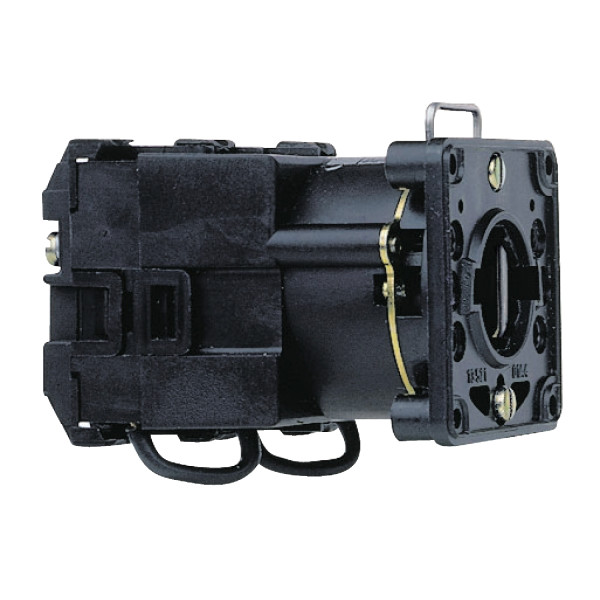

Schneider Electric Corps pour Sélecteur de Codage Bcd 1 Pôle 45 ° 12 A Fixation Diam22 Mm
22.91 € HT 27.49 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 54 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony K
- Type de produit ou de composant : Corps de commutateur à came
- Nom de composant : K1
- [ith] courant thermique conventionnel : 12 A
- Composition du sous-ensemble : Blocs de contact + plaque de fixation
- Fonction du commutateur : Interrupteur de sortie codé en BCD
- Position 0 : Sans position Off
- Positions angulaires : Droite : 0° - 45° - 90° - 135° - 180° - 225° - 270°
- Montage du produit : Montage avant
- Mode de fixation : Trou Ø 22 mm
- Matériau de la collerette : Plastique
- Nombre de décimale : 7
- Angle de commutation : 45 °
- [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à IEC 60947-1
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- Puissance assignée d'emploi en w : 10500 W AC-21/500 - 660 V 3 phases conformément à IEC 947-3 / 1100 W AC-3/230 V 3 phases conformément à IEC 947-3 / 1500 W AC-23A/230 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/400 V monophasé conformément à IEC 947-3 / 1500 W AC-3/400 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/500 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/690 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/400 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/500 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/690 V 3 phases conformément à IEC 947-3 / 4800 W AC-21/230 V 3 phases conformément à IEC 947-3 / 600 W AC-3/230 V monophasé conformément à IEC 947-3 / 8300 W AC-21/400 V 3 phases conformément à IEC 947-3
- [ie] courant assigné d'emploi en ac : 1 A à 500 V AC-15 conformément à IEC 947-5-1 / 2 A à 400 V AC-15 conformément à IEC 947-5-1 / 3 A à 230 V AC-15 conformément à IEC 947-5-1 / 1.8 A à 690 V AC-3 3 phases conformément à IEC 947-3 / 2.8 A à 500 V AC-3 3 phases conformément à IEC 947-3 / 2.8 A à 690 V AC-23A 3 phases conformément à IEC 947-3 / 3.3 A à 400 V AC-3 3 phases conformément à IEC 947-3 / 3.8 A à 500 V AC-23A 3 phases conformément à IEC 947-3 / 4.6 A à 230 V AC-3 3 phases conformément à IEC 947-3 / 4.8 A à 400 V AC-23A 3 phases conformément à IEC 947-3 / 5.6 A à 230 V AC-23A 3 phases conformément à IEC 947-3
- Durée de vie électrique : 1000000 cycle AC-15 / 1000000 cycle AC-21 / 500000 cycle AC-23 / 500000 cycle AC-3
- Vitesse de commande : 2.5 cyc/mn AC-21 / 2.5 cyc/mn AC-23 / 2.5 cyc/mn AC-3 / 8.333 cyc/mn AC-15
- Courant de court-circuit : 10000 A
- Protection contre les courts-circuits : 16 A par cartouche fusible, type gG
- [uimp] tension assignéede tenue aux chocs : 4 kV en mode isolation / 6 kV conformément à IEC 947-1
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec
- Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 1,5 mm² / Borniers à vis-étrier captives rigide, 1 x 2,5mm²
- Durée de vie mécanique : 1000000 cycle
- Masse du produit : 0.105 kg
Ancien produit : Telemecanique K1C027B
Caractéristiques techniques
| Modèle | Contacteur/disjoncteur |
| Puissance de fonctionnement nominale, ac-3, 400 v | 1,5 kW |
| Courant permanent nominal (iu) | 12 A |
| Nombre de pôles | 1 |
| Courant de fonctionnement nominal ca-3, 400 v | 3,3 A |
| Avec position 0 | Non |
| Avec retour automatique à la position 0 | Non |
| Classe de protection (ip), face avant | Autre |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Autre |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Oui |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Oui |
| Appareil complet dans un boîtier | Non |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à deux directions | 0 |
