Photo(s) non contractuelle(s)

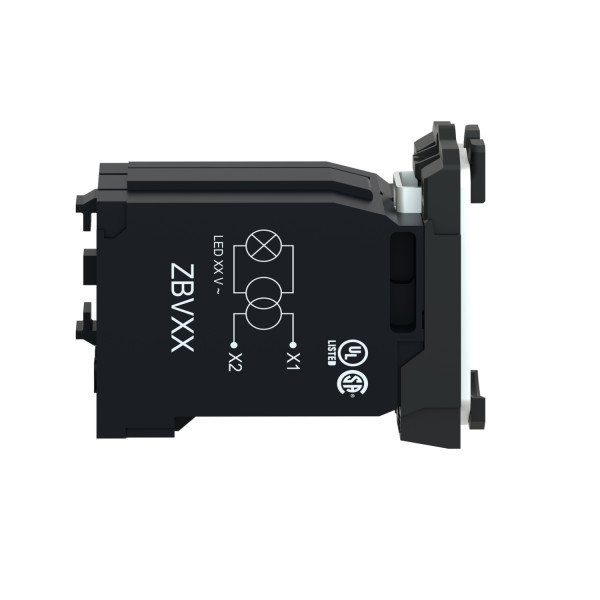

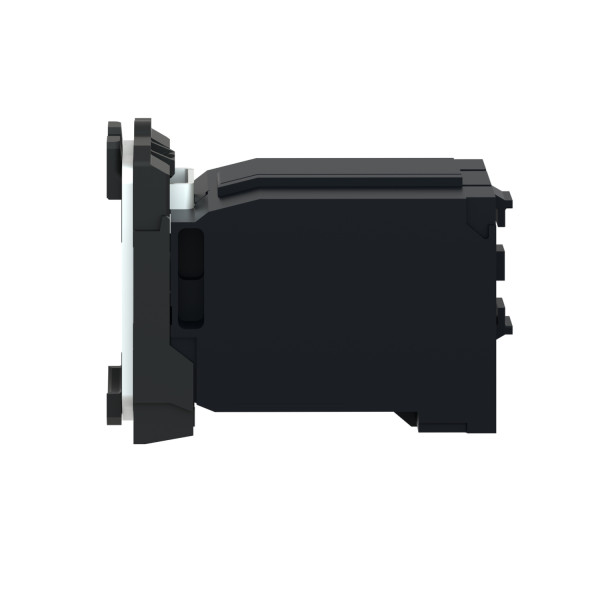

Harmony corps de voyant incolore - lampe BA9s - 440-480 V
27.50 € HT 33.00 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 66 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB5
- Type de produit ou de composant : Bloc corps/lumineux complet
- Nom abrégé d'appareil : ZB5
- Matière de l'embase de fixation : Plastique
- Vente par quantité indivisible : 1
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
- Source lumineuse : Incandescent
- Culot de lampe : BA 9s
- Alimentation du bloc lumineux : Via transformateur incorporé, 1.2 VA - 6 V
- Largeur hors tout cao : 30 mm
- Hauteur hors tout cao : 42 mm
- Profondeur hors tout cao : 55 mm

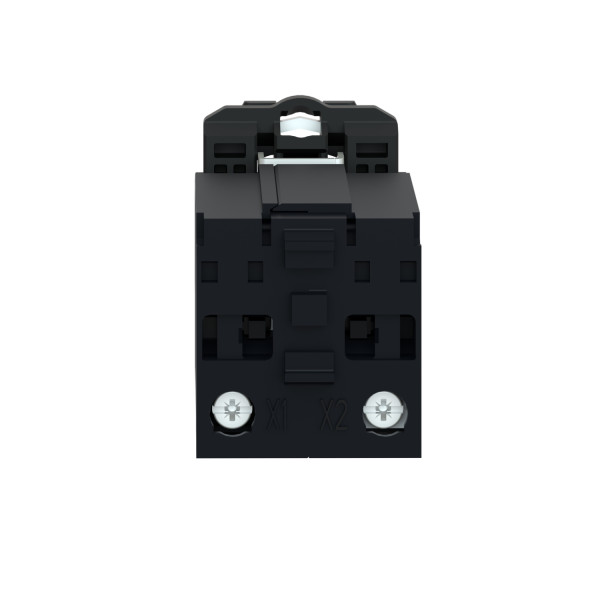

- Description des bornes iso n°1 : (X1-X2)PL
- Masse du produit : 0.099 kg
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
- Type de signalisation : Fixe
- [us] tension d'alimentation : 440...480 V AC, 50/60 Hz
- Montage du bloc : Montage avant
- Electrical composition code : P4 / M9
Ancien produit : Telemecanique ZB5AV8
Caractéristiques techniques
| Douille | Ba9s |
| Transfo intégré | Oui |
| Avec résistance série intégrée | Non |
| Avec diode intégrée | Non |
| Couleur de la source lumineuse | Autre |
| Source lumineuse | Lampe à incandescence |
| Type de fixation | Fixation frontale |
| Source lumineuse fournie | Oui |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Tension de fonctionnement nominale ue à ca 50 hz | 480 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 480 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 480 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 480 V |
| Type de tension d'actionnement | Ac |
| Tension de fonctionnement nominale ue en cc | 0 V |
| Tension de fonctionnement nominale ue en cc | 0 V |
