Photo(s) non contractuelle(s)

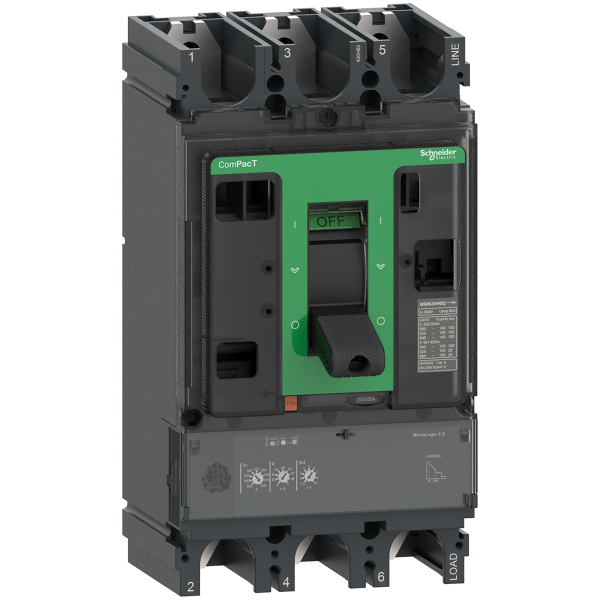

Disjoncteur avec Déclencheur MicroLogic 2.3 400 A 3P 3D 70 kA Montage Fixe ComPacT NSX400H Schneider
2559.75 € HT 3071.70 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 6143 points de fidélité en achetant ce produit
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
15 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCH29452
contact auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV bas niveau
Non géré en stock
A commander
52.19 € HT 62.63 € TTC
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
25 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCHLV429388
BOBINE MX 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
90.95 € HT 109.14 € TTC
Schneider Electric
SCHLV429407
Déclencheur Voltmétrique MN 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
Rupture temporaire
A commander
119.43 € HT 143.32 € TTC
Schneider Electric
SCHLV429408
BOBINE MN 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
126.13 € HT 151.36 € TTC
Schneider Electric
SCHLV429454
Compact nsx - contact auxiliaire 1of ou 1sd pr nsx & ns - communication sans fil
Prix sur consultation
Schneider Electric
SCHLV432464
Vigi 200-440v 3p for nsx400/630
Non géré en stock
A commander
2101.35 € HT 2521.62 € TTC
Schneider Electric
SCHLV432538
KIT COMPACT DEBROCHABLE 3P SUR SOCLE ACCESSOIRE DISJONCTEUR NSX400 630
Non géré en stock
A commander
451.64 € HT 541.97 € TTC
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
25.16 € HT 30.19 € TTC
Schneider Electric
SCHLV432591
1 CACHE BORNES COURT 3P ACCESSOIRE DISJONCTEUR NSX400/630
Non géré en stock
A commander
38.41 € HT 46.09 € TTC
Schneider Electric
SCHLV432593
1 cache-borne long pour disjoncteur ou socle -ComPacT NSX - 3P pour NSX400-630
En stock
1 produit(s) disponible(s)
50.03 € HT 60.04 € TTC
Schneider Electric
SCHLV432597T
Compact nsx - commande rotative directe - standard - poignée noire pour nsx630
Non géré en stock
A commander
141.21 € HT 169.45 € TTC
Schneider Electric
SCHLV432598T
Compact nsx - commande rotative prolongée standard - poignée noire pour nsx630
En stock
1 produit(s) disponible(s)
193.54 € HT 232.25 € TTC
Schneider Electric
SCHLV432614T
Compact nsx - interverrouillage méca. pour appareil à maneton pour nsx630
Non géré en stock
A commander
229.81 € HT 275.77 € TTC
Schneider Electric
SCHLV432621ET
Compact nsx - interverrouillage méca pour appareil à cde rotative prol pr nsx630
Non géré en stock
A commander
273.38 € HT 328.06 € TTC
Schneider Electric
SCHLV432621T
Compact nsx - interverrouillage méca. pour appareil à cde rotative pour nsx630
Non géré en stock
A commander
260.96 € HT 313.15 € TTC
Schneider Electric
SCHLV432631
VERROUILLAGE FIXE POUR 3 CADENAS ACCESSOIRE DISJONCTEUR NSX400/630
Non géré en stock
A commander
42.35 € HT 50.82 € TTC
Schneider Electric
SCHLV432641
Télécommande électromécanique MT630 ComPacT NSX Schneider Electric - avec Adaptateur SDE - pour Appareil Compact NSX630
En stock
2 produit(s) disponible(s)
1179.15 € HT 1414.98 € TTC
Description
Disjoncteur avec Déclencheur MicroLogic ComPacT NSX400H Schneider
Ce disjoncteur ComPacT NSX400H, de la marque Schneider Electric, est un appareil de sécurité utilisé dans la protection du réseau de distribution électrique. Il assure la coupure automatique du courant en cas de problème électrique pour éviter les risques de dommage matériel et les défaillances fonctionnelles sur le circuit. Cet appareil possède un déclencheur électronique MicroLogic 2.3 proposant une temporisation réglable à 9 positions, avec un pouvoir de coupure allant jusqu’à 70 kA. Ce disjoncteur est doté d’un calibre de 400 A, capable de protéger un circuit triphasé de 690 VCA. Il est à fixer directement sur une platine de montage dans le coffret de répartition. Son montage peut se faire tant à la verticale qu’à l’horizontale en fonction du type d’installation dans l’armoire.
Les + du produit :
- Equipé d’un maneton de commande
- Déclencheur électronique doté d’une protection différentielle
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : ComPacT NSX400H
- Référence : SCHC40H32D400
- Côtes d'encombrement : 225 x 140 x 110 mm
- Poids : 6,02 kg
- Description des pôles : 3P
- Nombre de pôles protégés : 3
- Type de déclencheur : MicroLogic 2.3
Caractéristiques du produit :
- Courant assigné d’emploi : 400 A
- Tension assignée d’emploi : 690 VCA
- Fréquence : 50/60 Hz
- Niveau de performance : H 70 kA 415 V CA
- Pouvoir de coupure ultime en court-circuit : 100 kA
- Plage de réglage du seuil de protection longue durée [Ir] : 160 à 400 A
- Plage de réglage de la temporisation de la protection longue durée [Tr] :
- 400 s à 1,5 x Ir
- 16 s à 6 x Ir
- 11 s à 7,2 x Ir
- Indice de protection : IP40
- Tenue aux chocs : IK07
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -50°C à +85°C
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 400,0 A |
| Nombre de pôles | 3,0 |
| Réglage de courant du déclencheur de surcharge | 100,0 A |
| Réglage de courant du déclencheur de surcharge | 400 A |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Tension assignée (ue) | 690,0 V |
| Tension assignée (ue) | 690 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 70,0 kA |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 4000,0 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 4000 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 4800,0 A |
| Adapté à un montage de profilés chapeaux | Non |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Oui |
| Appareil complet avec unité de protection | Oui |
| Avec déclencheur à sous-tension intégré | Non |
Documents et notices
