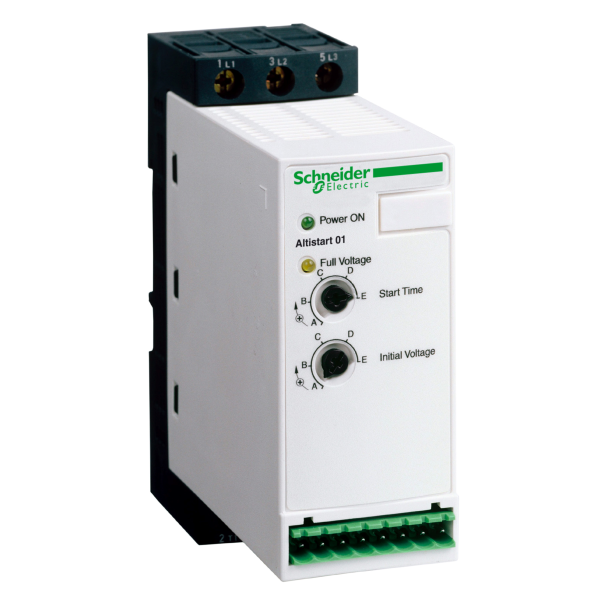

Schneider Electric Demarreur 25A 110 480V
Schneider Electric Demarreur 25A 110 480V

Photo(s) non contractuelle(s)

Schneider Electric Demarreur 25A 110 480V

4,0 (2)

281.73 € HT 338.08 € TTC

Marque Schneider Electric

Référence ATS01N125FT

EAN 3389119200455

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 18-23 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Altistart 01
  • Type de produit ou de composant : Démarreur progressif
  • Destination du produit : Asynchronous motors
  • Application spécifique du produit : Machine simple
  • Nom de composant : ATS01
  • Nombre de phases réseau : 3 phases / Monophasé
  • [us] tension d'alimentation : 110...480 V (- 10...10 %)
  • Puissance moteur kw : 11 kW à 400 V 3 phases / 3 kW à 230 V 3 phases / 4 kW à 230 V 3 phases / 9 kW à 400 V 3 phases / 7.5 kW à 400 V 3 phases / 2.2 kW à 230 V monophasé / 5.5 kW à 230 V 3 phases
  • Puissance moteur hp : 11 hp à 460 V 3 phases / 2 hp à 210 V 3 phases / 3 hp à 210 V 3 phases / 5 hp à 230 V 3 phases / 9 hp à 460 V 3 phases / 7.5 hp à 230 V 3 phases
  • Calibre du démarreur icl : 25 A
  • Catégorie d'emploi : AC-53B conformément à EN/IEC 60947-4-2
  • Consommation électrique : 125 A à charge nominale
  • Type de démarrage : Démarrage avec rampe de tension
  • Puissance dissipée en w : 1 W à pleine charge et à la fin du démarrage / 126 W en phase transitoire
Caractéristiques complémentaires :
  • Variante de construction : Avec dissipateur thermique
  • Fonction disponible : Contournement intégré
  • Limites de la tension d'alimentation : 99...528 V
  • Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
  • Limites de fréquence réseau : 47.5...63 Hz
  • Tension de sortie : <= power supply voltage
  • Tension circuit de commande : 110 V +/- 10 % c.a., 35 mA / 24 V +/- 10 % c.a./c.c., 30 mA / 240 V +/- 10 % c.a., 80 mA
  • Temps de démarrage : 1 s/100 démarrage(s) par heure / 5 s/20 démarrage(s) par heure / Ajustable entre 1 et 5 s
  • Couple de départ : 30 à 80% du couple de démarrage moteur directement connecté sur l'alimentation
  • Courant de sortie tor : 2 A DC-13 / 3 A AC-15
  • Couple de serrage : 0.5 N.m / 1.9...2.5 N.m
  • Raccordement électrique : 1 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 1 mm²/AWG 17 pour télécommande / 1 conductor(s) souple câbleavec embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande / 1 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) souple câbleavec embout de câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande
  • Marquage : CE
  • Position de montage : Vertical +/- 10 degree
  • Hauteur : 124 mm
  • Largeur : 45 mm
  • Profondeur : 131 mm
  • Masse du produit : 0.35 kg
Référence : SCHATS01N125FT (Schneider-Electric)

Ancien produit : Telemecanique ATS01N125FT

Schneider Electric

SCHLH4N125LU7

démarreur progressif LH4N1 5.5 kW 7.5 CV 22 A

Indisponible
Produit abandonné

Ils ont aussi acheté...

Legrand

LEG031490

Sortie câble Niloé Legrand - pour câble Ø17 à 19mm avec serre-câble - 20A ou 32A

4,8 (5)

En stock
149 produit(s) disponible(s)

5.83 € HT 7.00 € TTC

Legrand

LEG001906

Tableau électrique Legrand étanche Plexo 6 modules avec embout à perf. directe - IP 65 - IK 09 - Gris

5,0 (4)

En stock
48 produit(s) disponible(s)

27.42 € HT 32.90 € TTC

Planet Wattohm

PLW11585

Embout Planet Wattohm pour moulure Keva 50x20mm blanc artic

En stock
17 produit(s) disponible(s)

2.27 € HT 2.72 € TTC

Planet Wattohm

PLW11578

Joint de couvercle recouvrant Planet Wattohm pour moulure Keva 50x20mm blanc artic

4,5 (2)

En stock
13 produit(s) disponible(s)

2.28 € HT 2.74 € TTC

-24%

Arlux

ARL115125

Applique Salle de Bain Noire LED 5 W 4000 K 350 lm PARMA Arlux

En stock
10 produit(s) disponible(s)

19.70 € HT 23.64 € TTC

14.92 € HT 17.90 € TTC

Dont éco participation : 0.08 €

Legrand

LEG600532

Double prise de courant 2P+T Surface dooxie 16A précâblées finition noir mat

En stock
20 produit(s) disponible(s)

14.87 € HT 17.84 € TTC

Les avis clients

Découvrir les 2 avis

démarreur SCHNEIDER

Fonctionnement et mise en route ok. Un peu plus long en profondeur que le modèle télémécanique qu'il remplace.

Gabriel L, le 23/12/2015 à 08:23

Trés bon matériel

Produit conforme à ma demande et à mon attente, livré trés rapidement à domicile. Panne sur ma pompe à chaleur réglée. Trés bon site, avec en plus un bon acceuil téléphonique. je le recommande.

Jean-louis M, le 08/02/2013 à 10:27

Caractéristiques techniques

Avec affichage Non
Tension de fonctionnement nominale ue 480,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 240,0 V
Tension d'alimentation de courant nominal us cc 24,0 V
Indice de protection (ip) Ip20
Classe de déclenchement Autre
Courant de fonctionnement nominal ie 40 °c tu 25,0 A
Puissance nominale de moteur triphasé, commutation standard, à 230 v 3,0 kW
Puissance nominale de moteur triphasé, commutation standard, à 400 v 7,5 kW
Température ambiante nominale sans déclassement 40,0 °C
Protection intégrée contre les surcharges du moteur Non
Type de tension d'actionnement Ac/dc
Shunt interne Oui
Régulation du couple de rotation Non
Fonction Direction unique
