Photo(s) non contractuelle(s)

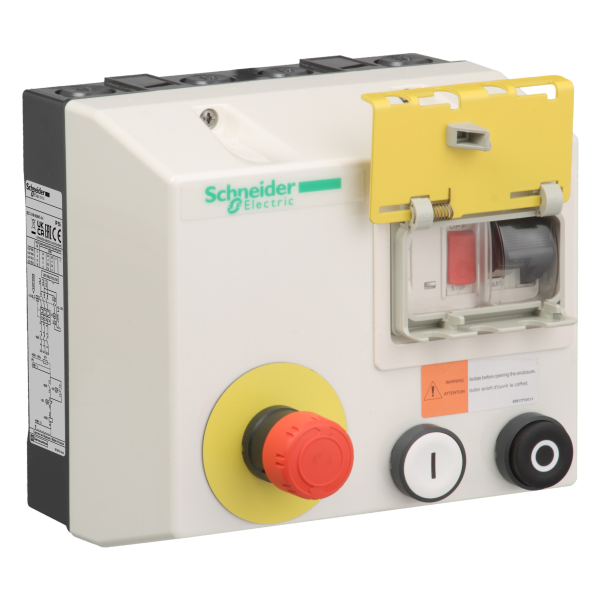

Schneider Electric Démarreur en coffret Lg7D 9 à 14 A Bobine 400 V Ca
315.41 € HT 378.49 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 756 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys LG
- Nom abrégé d'appareil : LG7D
- Type de produit ou de composant : Démarreur DOL intégré
- Application de l'appareil : Sécurité
- Catégorie d'emploi : AC-3
- Composition de l' appareil : Contacteur / Disjoncteur
- [ie] courant assigné d'emploi : 9...14 A AC-3
- Puissance moteur kw : 3 kW à 220/230 V AC 50/60 Hz / 5.5 kW à 400/415 V AC 50/60 Hz / 5.5 kW à 440 V AC 50/60 Hz
- Zone de réglage de protection thermique : 9...14 A
- Tension circuit de commande : 400 V AC 50/60 Hz
- Type de commande : Bouton-poussoir start blanc I / Bouton-poussoir stop noir O / Mushroom head pushbutton emergency stop rouge
- Nombre d'entrée de câble : 4 cable entry :2 Pg 13 + 2 Pg 16 haut / 4 cable entry :2 Pg 13 + 2 Pg 16 inférieur
- Largeur : 175 mm
- Hauteur : 165 mm
- Profondeur : 146 mm
- Masse du produit : 1.6 kg
Ancien produit : Telemecanique LG7D12V716
Caractéristiques techniques
| Largeur | 175,0 mm |
| Hauteur | 165,0 mm |
| Profondeur | 177,0 mm |
| Avec transfo | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
| Nombre de postes de commande | 5,0 |
| Adapté à un arrêt d'urgence | Oui |
| Courant de fonctionnement nominal ie | 12,0 A |
| Réglage de courant du déclencheur de surcharge | 14,0 A |
| Réglage de courant du déclencheur de surcharge | 9 A |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Réinitialisation externe possible | Non |
| Montage possible sur barres profilées | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 415,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 415 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 415,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 415 V |
| Indice de protection (ip) | Ip55 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Classe de déclenchement | Class 10 |
| Avec déclencheur de court-circuit | Oui |
| Avec fusible | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Type de tension d'actionnement | Ac |
| Type de starter moteur | Démarreur direct |
| Puissance de fonctionnement nominale, ca-3, 230 v, triphasée | 3,0 kW |
| Courant de fonctionnement nominal, ca-3, 400 v | 12,0 A |
| Température ambiante, limite supérieure sans restriction | 40,0 °C |
| Protection contre les surcharges compensée en température | Oui |
| Classe de coordination selon iec 60947-4-3 | Classe 1 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de voyants lumineux | 0,0 |
| Puissance nominale, 460 v, 60 hz, triphasée | 5,5 kW |
| Intensité de court-circuit nominale conditionnelle, type 1, 480 y/277 v | 6000,0 A |
| Intensité de court-circuit nominale conditionnelle, type 1, 600 y/347 v | 3000,0 A |
