Démarreur en Coffret 10 à 14 A Bobine 380 Vca TeSys LE1M
102.88 € HT 123.46 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 246 points de fidélité en achetant ce produit
Description

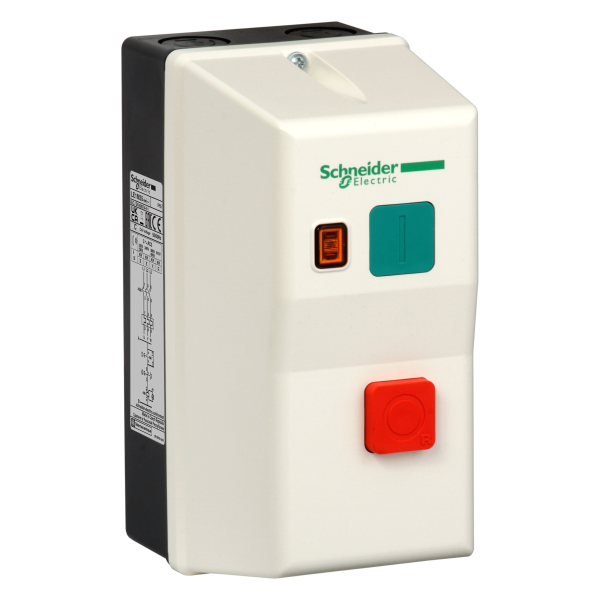

Démarreur en Coffret TeSys LE1M Schneider Electric
Ce démarreur en coffret TeSys LE1M, de la marque Schneider Electric, sert à commander l’allumage d’un moteur électrique. Il permet de démarrer l’équipement à l’aide d’un bouton poussoir afin d’assurer son fonctionnement. Ce dispositif possède également un poussoir servant à arrêter le moteur ou de le remettre en sa position de départ. Ce démarreur en coffret est équipé d’un contacteur pour contrôler le circuit du moteur, d’un bornier de terre et de neutre pour le câblage du dispositif et d’un relais de surcharge pour la protection contre la surchauffe thermique. Il est compatible à tous les moteurs installés sur un réseau de catégorie AC-3.
Les + du produit :
- Commande par bouton-poussoir
- Protégé contre les surcharges thermiques
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys LE
- Nom abrégé d'appareil : LE1M
- Type de produit ou de composant : Démarreur DOL intégré
- Application de l'appareil : Standard
- Catégorie d'emploi : AC-3
- Composition de l' appareil : Contacteur / Neutral terminal / Earth terminal / Thermal overload relay
- Zone de réglage de protection thermique : 10...14 A
- Puissance moteur kw : 3 kW à 220/230 V AC 50/60 Hz / 3 kW à 240 V AC 50/60 Hz / 5.5 kW à 380/400 V AC 50/60 Hz / 5.5 kW à 415 V AC 50/60 Hz
- Tension circuit de commande : 380 V AC 50/60 Hz
- Type de commande : Bouton-poussoir start vert I / Bouton-poussoir stop/reset rouge O
Caractéristiques complémentaires :
- Signalisation locale : LED jaune en fonctionement
- Nombre d'entrée de câble : 2 cable entry :ISO20 haut / 2 cable entry :ISO20 inférieur / 2 cable entry :Pg 13 inférieur / 2 cable entry :Pg 16 inférieur / 2 cable entry :ISO25 haut / 2 cable entry :Pg 21 inférieur / 2 cable entry :ISO25 inférieur / 2 cable entry :Pg 21 haut / 2 cable entry :Pg 16 haut / 2 cable entry : Pg 13 haut
- Largeur : 78 mm
- Hauteur : 160 mm
- Profondeur : 108 mm
- Masse du produit : 0.6 kg
Référence : SCHLE1M35Q721 (Schneider-Electric)
Ancien produit : Telemecanique LE1M35Q721
Legrand
LEG052224
Socle tableau Hypra - IP44 - 16 A - 380/415 V~ - Prise 3P+N+T - plastique
5,0 (3)
Offre limitée
18 produit(s) disponible(s)
24.80 € HT 29.76 € TTC
13.25 € HT 15.90 € TTC
Legrand
LEG052223
Socle tableau Hypra - IP44 - 16 A - 380/415 V~ - Prise 3P+T - plastique
En stock
18 produit(s) disponible(s)
12.96 € HT 15.55 € TTC
Legrand
LEG069562
Prises 2x2P+T horizontal précâblées Legrand Plexo composable gris - 16 A - 250 V
4,7 (6)
En stock
32 produit(s) disponible(s)
13.42 € HT 16.10 € TTC
Legrand
LEG069672
Boîtier à embouts Legrand Plexo composable gris - 2 postes horizontaux
4,7 (9)
Offre limitée
173 produit(s) disponible(s)
6.51 € HT 7.81 € TTC
Legrand
LEG031996
Pince Colson pour serrage et coupe collier - noir/rouge - Legrand
4,7 (3)
En stock
9 produit(s) disponible(s)
33.25 € HT 39.90 € TTC
Wago
WAG009713
Pot de 100 Bornes S221 Wago 2,3 et 5 Entrées
5,0 (2)
Offre limitée
26 produit(s) disponible(s)
37.78 € HT 45.34 € TTC
Caractéristiques techniques
| Largeur | 78,0 mm |
| Hauteur | 160,0 mm |
| Profondeur | 108,0 mm |
| Avec transfo | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
| Nombre de postes de commande | 1,0 |
| Adapté à un arrêt d'urgence | Non |
| Courant de fonctionnement nominal ie | 14,0 A |
| Réglage de courant du déclencheur de surcharge | 14,0 A |
| Réglage de courant du déclencheur de surcharge | 10 A |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Réinitialisation externe possible | Non |
| Montage possible sur barres profilées | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 380,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 380 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 380,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 380 V |
| Indice de protection (ip) | Ip65 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Classe de déclenchement | Classe 10 a |
| Avec déclencheur de court-circuit | Non |
| Avec fusible | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Type de tension d'actionnement | Ac |
| Type de starter moteur | Démarreur direct |
| Puissance de fonctionnement nominale, ca-3, 230 v, triphasée | 3,0 kW |
| Courant de fonctionnement nominal, ca-3, 400 v | 14,0 A |
| Température ambiante, limite supérieure sans restriction | 40,0 °C |
| Protection contre les surcharges compensée en température | Oui |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de voyants lumineux | 0,0 |
| Puissance nominale, 460 v, 60 hz, triphasée | 5,5 kW |
| Puissance nominale, 575 v, 60 hz, triphasée | 7,5 kW |
