Démarreur en coffret Le1M 2.6 à 3.7 A Bobine 400 V Ca Schneider Electric
113.03 € HT 135.64 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 271 points de fidélité en achetant ce produit
Description

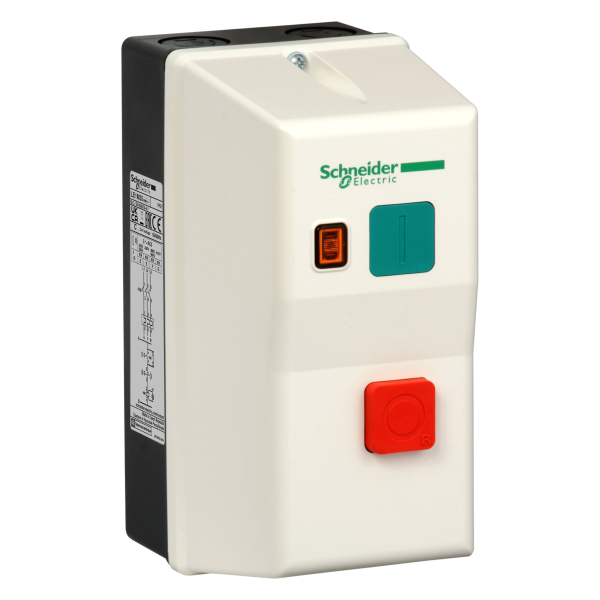

Démarreur en Coffret 2,6 à 3,7 A Bobine 400 Vca TeSys LE1M Schneider
Ce démarreur en coffret TeSys LE1M, de la marque Schneider Electric, est un ensemble de dispositifs utilisé pour activer le fonctionnement d’un moteur électrique. Son rôle est de faire démarrer l’appareil grâce à son contacteur et à son poussoir d’allumage de couleur verte. Il permet également de protéger le moteur contre les risques de surchauffe ou de surcharge à l’aide de son relais à calibre réglable de 2,6 à 3,7 A. Ce démarreur possède une bobine de 400 Vca pour le contrôle du circuit du moteur installé sur réseau de catégorie AC-3. Il est en mesure de démarrer un moteur électrique d’une puissance allant de 0,55 à 1,5 kW. Un bouton poussoir de couleur rouge est prévu pour assurer l’extinction ou la remise à zéro du moteur.
Les + du produit :
- Montage du coffret en saillie
- Entrées de câbles ISO et Pg
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys LE
- Nom abrégé d'appareil : LE1M
- Type de produit ou de composant : Démarreur DOL intégré
- Application de l'appareil : Standard
- Catégorie d'emploi : AC-3
- Composition de l' appareil : Contacteur / Neutral terminal / Earth terminal / Thermal overload relay
- Zone de réglage de protection thermique : 2.6...3.7 A
- Puissance moteur kw : 0.55 kW à 240 V AC 50/60 Hz / 1.5 kW à 415 V AC 50/60 Hz / 0.55 kW à 220/230 V AC 50/60 Hz / 1.5 kW à 380/400 V AC 50/60 Hz
- Tension circuit de commande : 400 V AC 50/60 Hz
- Type de commande : Bouton-poussoir start vert I / Bouton-poussoir stop/reset rouge O
Caractéristiques complémentaires :
- Signalisation locale : LED jaune en fonctionement
- Nombre d'entrée de câble : 2 cable entry :ISO20 haut / 2 cable entry :ISO20 inférieur / 2 cable entry :Pg 13 inférieur / 2 cable entry :Pg 16 inférieur / 2 cable entry :ISO25 haut / 2 cable entry :Pg 21 inférieur / 2 cable entry :ISO25 inférieur / 2 cable entry :Pg 21 haut / 2 cable entry :Pg 16 haut / 2 cable entry : Pg 13 haut
- Largeur : 78 mm
- Hauteur : 160 mm
- Profondeur : 108 mm
- Masse du produit : 0.6 kg
Référence : SCHLE1M35V710 (Schneider-Electric)
Ancien produit : Telemecanique LE1M35V710
Caractéristiques techniques
Largeur | 78,0 mm |
Hauteur | 160,0 mm |
Profondeur | 108,0 mm |
Avec transfo | Non |
Puissance de fonctionnement nominale, ac-3, 400 v | 1,5 kW |
Nombre de postes de commande | 2,0 |
Adapté à un arrêt d'urgence | Non |
Courant de fonctionnement nominal ie | 3,7 A |
Réglage de courant du déclencheur de surcharge | 3,7 A |
Réglage de courant du déclencheur de surcharge | 3,7 A |
Protocole pris en charge pour lon | Non |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Non |
Protocole pris en charge pour can | Non |
Protocole pris en charge pour interbus | Non |
Supporte protocole modbus | Non |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Non |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Non |
Réinitialisation externe possible | Oui |
Montage possible sur barres profilées | Non |
Tension d'alimentation de courant nominal us à ca 50 hz | 400,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 400 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 400,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 400 V |
Indice de protection (ip) | Ip65 |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Classe de déclenchement | Classe 10 a |
Avec déclencheur de court-circuit | Non |
Avec fusible | Non |
Type de raccordement du circuit principal | Raccordement à vis |
Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Non |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Type de tension d'actionnement | Ac |
Type de starter moteur | Démarreur direct |
Puissance de fonctionnement nominale, ca-3, 230 v, triphasée | 0,55 kW |
Courant de fonctionnement nominal, ca-3, 400 v | 3,7 A |
Température ambiante, limite supérieure sans restriction | 40,0 °C |
Protection contre les surcharges compensée en température | Oui |
Nombre de contacts auxiliaires à fermeture | 0,0 |
Nombre de contacts auxiliaires à ouverture | 0,0 |
Nombre de voyants lumineux | 1,0 |
Puissance nominale, 460 v, 60 hz, triphasée | 1,1 kW |
Puissance nominale, 575 v, 60 hz, triphasée | 1,5 kW |
