Démarreur en coffret Le1M 3.7 à 5.5 A Bobine 220 V Ca Schneider Electric
93.57 € HT 112.28 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 224 points de fidélité en achetant ce produit
Description

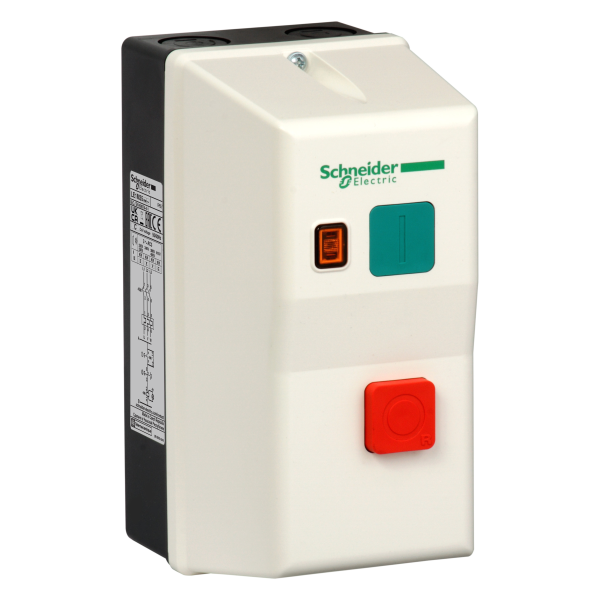

Démarreur en Coffret TeSys LE1M Schneider Electric
Ce démarreur en coffret TeSys LE1M, de la marque Schneider Electric, est un dispositif de commande servant à la mise en marche et arrêt d’un moteur électrique. Il permet de commander le démarrage et l’extinction du moteur avec ses 2 boutons poussoirs. Cet appareil contient dans son coffret un contacteur à bobine de 220 V pour la commande du circuit du moteur. Ce démarreur est en mesure de contrôler le fonctionnement d’un moteur électrique installé sur un réseau de catégorie AC-3, ayant une puissance allant de 0,75 à 2,2 kW. Cet appareil possède également un relais de surcharge thermique pour la protection du circuit contre le surchauffage.
Les + du produit :
- Possède un voyant LED pour la signalisation de fonctionnement
- Prêt à l’emploi
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys LE
- Nom abrégé d'appareil : LE1M
- Type de produit ou de composant : Démarreur DOL intégré
- Application de l'appareil : Standard
- Catégorie d'emploi : AC-3
- Composition de l' appareil : Contacteur / Neutral terminal / Earth terminal / Thermal overload relay
- Zone de réglage de protection thermique : 3.7...5.5 A
- Puissance moteur kw : 0.75 kW à 240 V AC 50/60 Hz / 1.1 kW à 220/230 V AC 50/60 Hz / 2.2 kW à 380/400 V AC 50/60 Hz / 2.2 kW à 415 V AC 50/60 Hz
- Tension circuit de commande : 220 V AC 50/60 Hz
- Type de commande : Bouton-poussoir start vert I / Bouton-poussoir stop/reset rouge O
Caractéristiques complémentaires :
- Signalisation locale : LED jaune en fonctionement
- Nombre d'entrée de câble : 2 cable entry :ISO20 haut / 2 cable entry :ISO20 inférieur / 2 cable entry :Pg 13 inférieur / 2 cable entry :Pg 16 inférieur / 2 cable entry :ISO25 haut / 2 cable entry :Pg 21 inférieur / 2 cable entry :ISO25 inférieur / 2 cable entry :Pg 21 haut / 2 cable entry :Pg 16 haut / 2 cable entry : Pg 13 haut
- Largeur : 78 mm
- Hauteur : 160 mm
- Profondeur : 108 mm
- Masse du produit : 0.6 kg
Référence : SCHLE1M35M712 (Schneider-Electric)
Ancien produit : Telemecanique LE1M35M712
Caractéristiques techniques
Puissance de fonctionnement nominale, ac-3, 400 v | 2,2 kW |
Réglage de courant du déclencheur de surcharge | 3,7 A |
Réglage de courant du déclencheur de surcharge | 3,7 A |
Protocole pris en charge pour lon | Non |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Non |
Protocole pris en charge pour can | Non |
Protocole pris en charge pour interbus | Non |
Supporte protocole modbus | Non |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Non |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Non |
Montage possible sur barres profilées | Non |
Tension d'alimentation de courant nominal us à ca 50 hz | 220,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 220,0 V |
Indice de protection (ip) | Ip65 |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Avec déclencheur de court-circuit | Non |
Type de raccordement du circuit principal | Raccordement à vis |
Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Non |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Type de tension d'actionnement | Ac |
Type de starter moteur | Démarreur direct |
Puissance de fonctionnement nominale, ca-3, 230 v, triphasée | 1,1 kW |
Courant de fonctionnement nominal, ca-3, 400 v | 5,5 A |
Température ambiante, limite supérieure sans restriction | 40,0 °C |
Largeur | 78,0 mm |
Hauteur | 160,0 mm |
Profondeur | 108,0 mm |
Avec transfo | Non |
Nombre de postes de commande | 2,0 |
Nombre de contacts auxiliaires à fermeture | 0,0 |
Nombre de contacts auxiliaires à ouverture | 0,0 |
Adapté à un arrêt d'urgence | Non |
Courant de fonctionnement nominal ie | 5,5 A |
Nombre de voyants lumineux | 1,0 |
Réinitialisation externe possible | Oui |
Classe de déclenchement | Classe 10 a |
Avec fusible | Non |
Puissance nominale, 460 v, 60 hz, triphasée | 2,2 kW |
Protection contre les surcharges compensée en température | Oui |
Puissance nominale, 575 v, 60 hz, triphasée | 3,0 kW |
