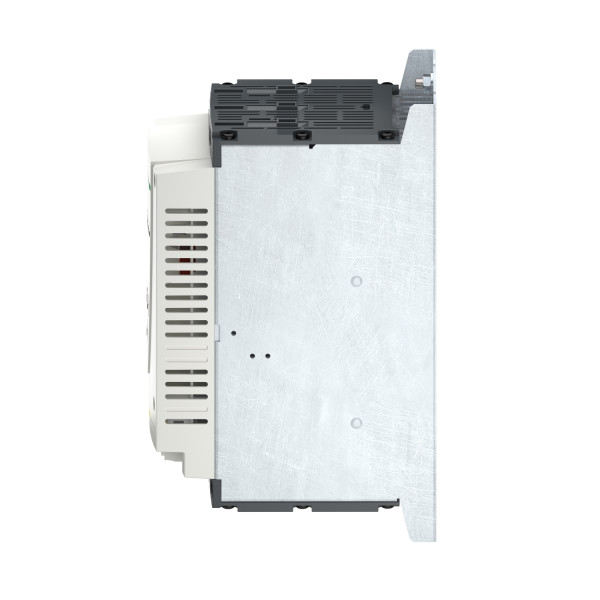

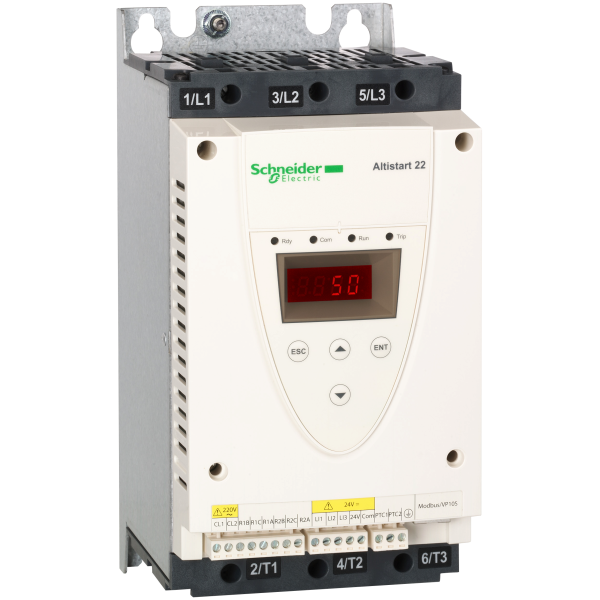

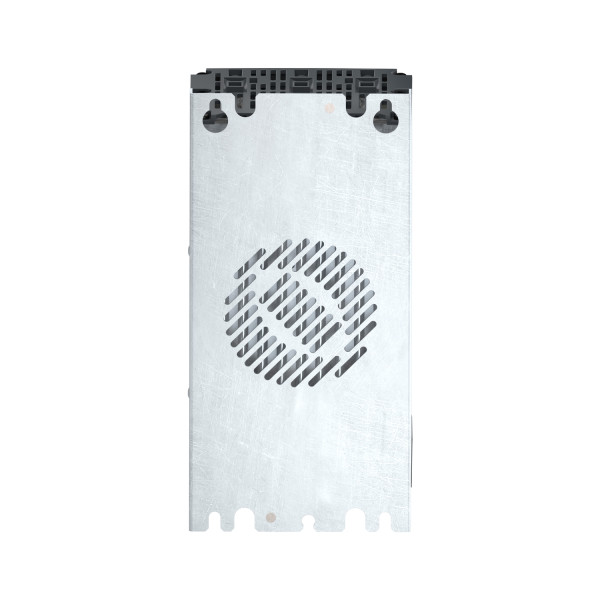

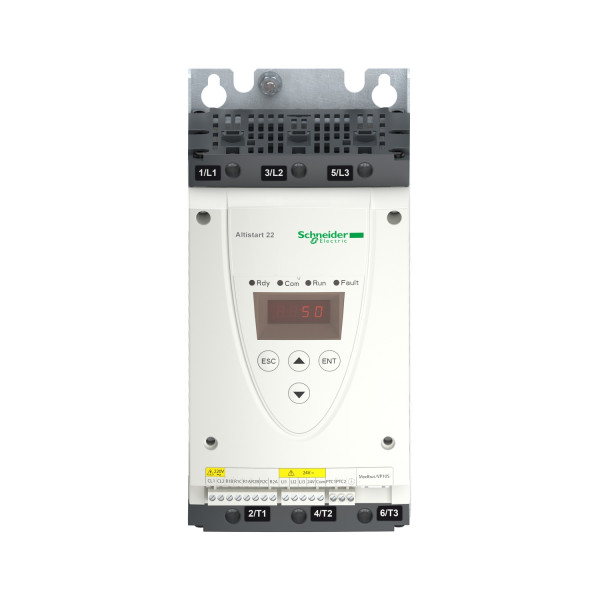

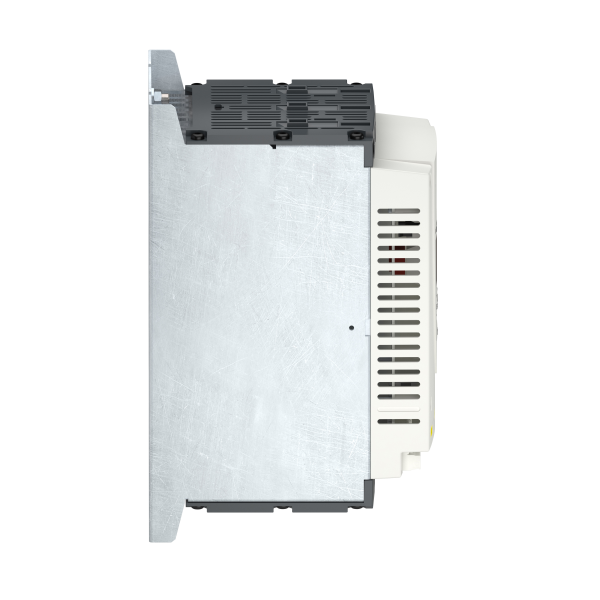

Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V
Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V

Photo(s) non contractuelle(s)

Schneider Electric Demarreur Progressif Electronique Controle 220V Puissance 17A 440V

420.47 € HT 504.56 € TTC

Marque Schneider Electric

Référence ATS22D17Q

EAN 3606480167188

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 43-48 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Altistart 22
  • Type de produit ou de composant : Démarreur progressif
  • Destination du produit : Asynchronous motors
  • Application spécifique du produit : Applications sévères et standard
  • Nom de composant : ATS22
  • Nombre de phases réseau : 3 phases
  • [us] tension d'alimentation : 230...440 V (- 15...10 %)
  • Puissance moteur kw : 4 kW à 230 V / 7.5 kW à 400 V / 7.5 kW à 440 V
  • Courant de réglage de l'usine : 14.8 A
  • Puissance dissipée en w : 39 W pour applications standard
  • Catégorie d'emploi : AC-53A
  • Type de démarrage : Démarrage avec contrôle de couple (courant limité à 3,5 In)
  • Calibre du démarreur icl : 17 A (raccordement dans la ligne d'alimentation du moteur) pour applications standard
  • Degré de protection ip : IP20
Caractéristiques complémentaires :
  • Variante de construction : Avec dissipateur thermique
  • Fonction disponible : Contournement interne
  • Limites de la tension d'alimentation : 195...484 V
  • Fréquence d'alimentation : 50...60 Hz (- 10...10 %)
  • Fréquence du réseau : 45...66 Hz
  • Appareil de branchement : Dans la ligne d'alimentation dumoteur / Aux bornes en triangle du moteur
  • Tension circuit de commande : 220...230 V à 50/60 Hz
  • Consommation du circuit de contrôle : 20 W
  • Nombre sorties tor : 2
  • Type de sortie tor : (R1)sorties de relais 230 V en marche, alarme, déclenché, arrêt, marche, démarrage, prêt, O/F / (R2)sorties de relais 230 V en marche, alarme, déclenché, arrêt, marche, démarrage, prêt, O/F
  • Courant commuté minimum : Sorties de relais 100 mA à 12 V, DC
  • Courant commuté maximum : Sorties de relais 5 A à 250 V, AC résistif charge, cos phi = 1 / Sorties de relais 5 A à 30 V, DC résistif charge, cos phi = 1 / Sorties de relais 2 A à 250 V, AC inductif charge, cos phi = 0,4, L/R = 20 ms / Sorties de relais 2 A à 30 V, DC inductif charge, L/R = 7 ms
  • Nombre entrées tor : 3
  • Type d'entrée tor : (LI1, LI2, LI3)logique 5 mA 4.3 kOhm
  • Tension entrées tor : 24 V (<= 30 V)
  • Logiqued'entrée numérique : (LI1, LI2, LI3)logique positive état 0 < 5 V et < 2 mA état 1 > 11 V et > 5 mA
  • Courant de sortie : 0,4...1 Icl réglable
  • Entrée de la sonde ptc : 750 Ohm
  • Protocole du port communication : Modbus
  • Type de connecteur : 1 RJ45
  • Liaison informatique de communication : Série
  • Interface physique : RS485 multipoint
  • Vitesse de transmission : 4800, 9600 or 19200 bps
  • Produit installé : 31
  • Type de protection : Défaut de phase sur ligne / Thermal protection sur moteur / Thermal protection sur démarreur
  • Marquage : CE
  • Type de refroidissement : Convection forcée
  • Position de montage : Vertical +/- 10 degree
  • Hauteur : 265 mm
  • Largeur : 130 mm
  • Profondeur : 169 mm
  • Masse du produit : 7 kg
Référence : SCHATS22D17Q (Schneider-Electric)

Les avis clients

Caractéristiques techniques

Avec affichage Non
Tension de fonctionnement nominale ue 440,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 230,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 230,0 V
Tension d'alimentation de courant nominal us cc 24,0 V
Indice de protection (ip) Ip20
Classe de déclenchement Autre
Courant de fonctionnement nominal ie 40 °c tu 17,0 A
Puissance nominale de moteur triphasé, commutation standard, à 230 v 4,0 kW
Puissance nominale de moteur triphasé, commutation standard, à 400 v 7,5 kW
Puissance nominale de moteur triphasé, commutation étoile-triangle, à 230 v 5,5 kW
Puissance nominale de moteur triphasé, commutation étoile-triangle, à 400 v 11,0 kW
Température ambiante nominale sans déclassement 40,0 °C
Protection intégrée contre les surcharges du moteur Oui
Type de tension d'actionnement Ac
Shunt interne Oui
Régulation du couple de rotation Oui
Fonction Direction unique
