Démarreur Tesys Le1D 9 A Bobine 230 V Ca Schneider Electric
104.41 € HT 125.29 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 250 points de fidélité en achetant ce produit
Description

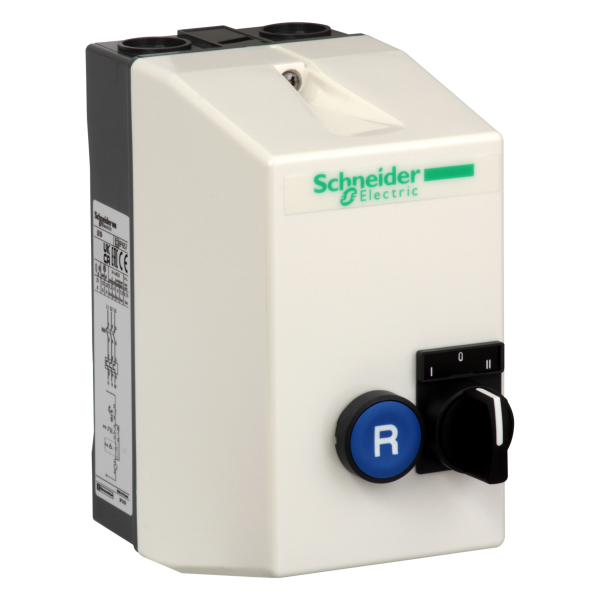

Démarreur en Coffret TeSys LE1D Schneider Electric
Ce démarreur en coffret TeSys LE1D, de la marque Schneider Electric, est un dispositif de commande servant à déclencher la mise en marche et arrêt d’un moteur électrique. Il est généralement utilisé pour contrôler le démarrage et l’extinction du moteur avec ses 2 boutons poussoirs. Cet appareil est doté d’un contacteur à bobine de 230 V pour la commande du circuit du moteur, sur un réseau de type AC-3. Ce démarreur est destiné à contrôler le fonctionnement d’un moteur électrique, d’une puissance allant de 2,2 à 5,5 kW, avec une tension allant de 220 à 500 V. Cet appareil peut être équipé d’un relais de surcharge thermique pour protéger le circuit du moteur contre les risques d’endommagement liés au surchauffage.
Les + du produit :
- Commande par sélecteur à 3 positions et par bouton poussoir
- Etanche et résistant aux chocs
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys LE
- Nom abrégé d'appareil : LE1D
- Type de produit ou de composant : Démarreur DOL intégré
- Application de l'appareil : Standard
- Catégorie d'emploi : AC-3
- Composition de l' appareil : Contacteur / Thermal overload relay to be ordered separately
- [ie] courant assigné d'emploi : 9 A AC-3
- Puissance moteur kw : 4 kW à 380/400 V AC 50/60 Hz / 4 kW à 415 V AC 50/60 Hz / 4 kW à 440 V AC 50/60 Hz / 2.2 kW à 220/230 V AC 50/60 Hz / 5.5 kW à 500 V AC 50/60 Hz / 5.5 kW à 660/690 V AC 50/60 Hz
- [ithe] courant thermique d'emploi sous enveloppe : 9 A
- Tension circuit de commande : 230 V AC 50/60 Hz
- Type de commande : Selector switch 3 positions automatic start/stop/manual start I-O-II / Bouton-poussoir reset bleu R
Caractéristiques complémentaires :
- Nombre d'entrée de câble : 2 cable entry :ISO20 haut / 2 cable entry :ISO20 inférieur / 2 cable entry :Pg 13 inférieur / 2 cable entry :Pg 16 inférieur
- Largeur : 88 mm
- Hauteur : 166 mm
- Profondeur : 135 mm
- Masse du produit : 0.92 kg
Référence : SCHLE1D09P7A09 (Schneider-Electric)
Ancien produit : Telemecanique LE1D09P7A09
Caractéristiques techniques
| Largeur | 88,0 mm |
| Hauteur | 166,0 mm |
| Profondeur | 120,0 mm |
| Avec transfo | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 4,0 kW |
| Nombre de postes de commande | 2,0 |
| Adapté à un arrêt d'urgence | Non |
| Courant de fonctionnement nominal ie | 9,0 A |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Réinitialisation externe possible | Oui |
| Montage possible sur barres profilées | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Indice de protection (ip) | Ip65 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Avec déclencheur de court-circuit | Non |
| Avec fusible | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Type de tension d'actionnement | Ac |
| Type de starter moteur | Démarreur direct |
| Puissance de fonctionnement nominale, ca-3, 230 v, triphasée | 2,2 kW |
| Courant de fonctionnement nominal, ca-3, 400 v | 9,0 A |
| Température ambiante, limite supérieure sans restriction | 40,0 °C |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de voyants lumineux | 0,0 |
| Puissance nominale, 460 v, 60 hz, triphasée | 4,0 kW |
| Puissance nominale, 575 v, 60 hz, triphasée | 5,5 kW |
