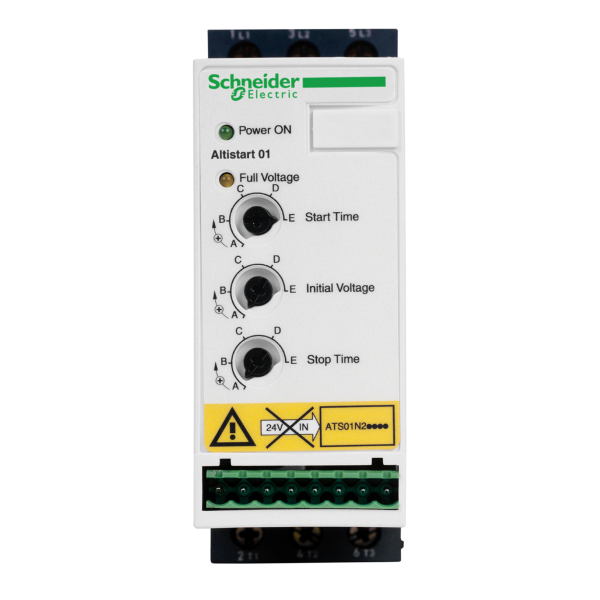

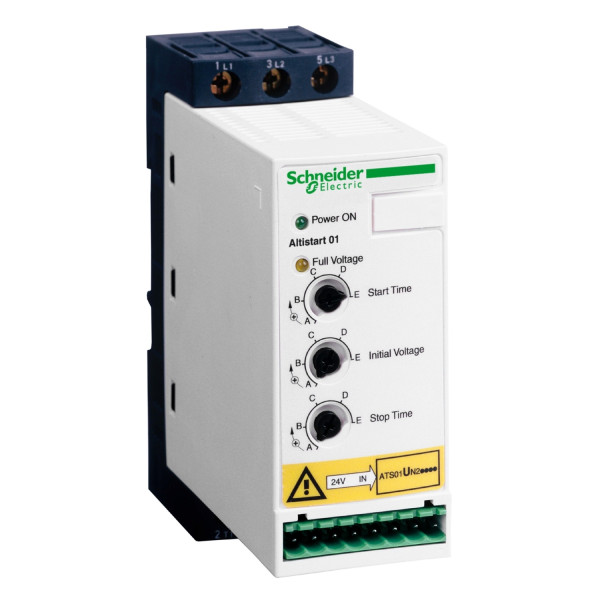

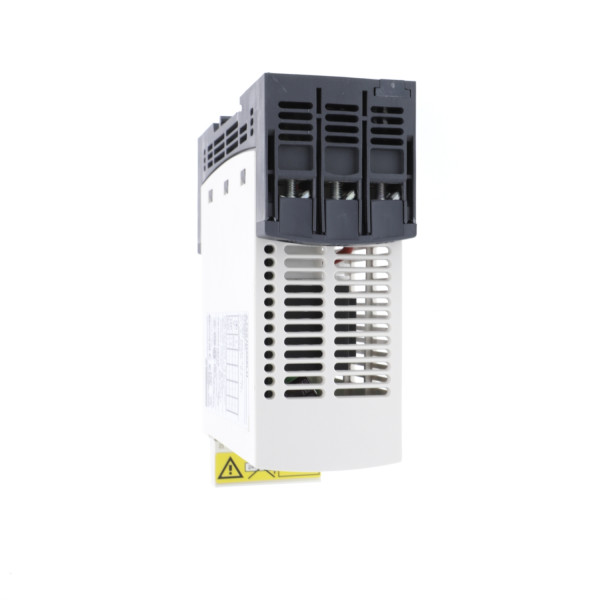

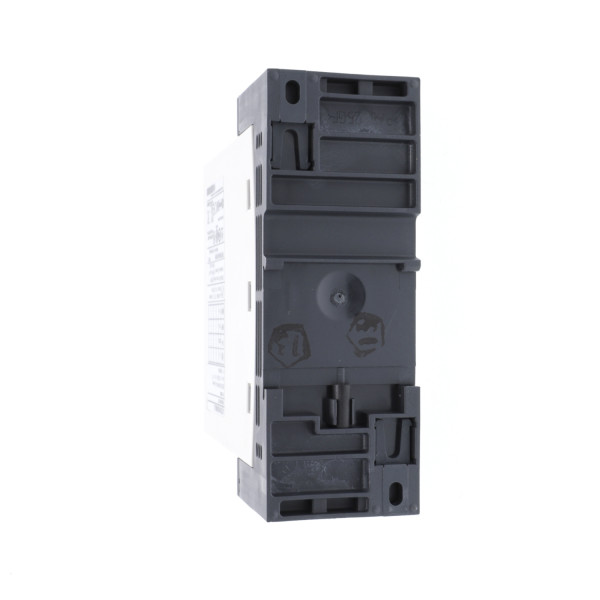

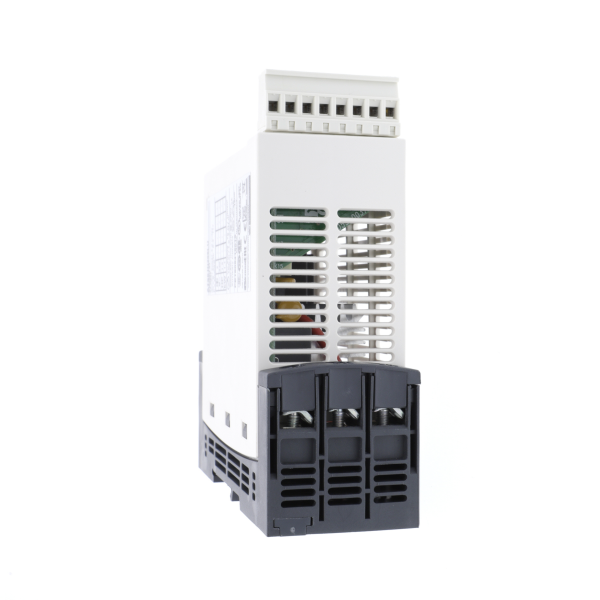

Schneider Electric Démarreur-Ralentisseur Progressif Demar.Ralent.9A 440 480V

Description

• Gamme de produits : Altistart 01
• Type de produit ou de composant : Démarreur progressif
• Destination du produit : Asynchronous motors
• Application spécifique du produit : Machine simple
• Nom de composant : ATS01
• Nombre de phases réseau : 3 phases
• [us] tension d'alimentation : 460...480 V (- 10...10 %)
• Puissance moteur hp : 5 hp à 460...480 V 3 phases
• Calibre du démarreur icl : 9 A
• Catégorie d'emploi : AC-53B conformément à EN/IEC 60947-4-2
• Consommation électrique : 45 A à charge nominale
• Type de démarrage : Démarrage avec rampe de tension
• Puissance dissipée en w : 4 W à pleine charge et à la fin du démarrage / 94 W en phase transitoire

• Variante de construction : Avec dissipateur thermique
• Fonction disponible : Contournement intégré
• Limites de la tension d'alimentation : 414...528 V
• Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
• Limites de fréquence réseau : 47.5...63 Hz
• Tension de sortie : <= power supply voltage
• Tension circuit de commande : Incorporé au démarreur
• Temps de démarrage : 1 s/100 démarrage(s) par heure / 10 s/10 démarrage(s) par heure / 5 s/20 démarrage(s) par heure / Réglable de 1 à 10 s
• Symbole du temps de décélération : Réglable de 1 à 10 s
• Couple de départ : 30 à 80% du couple de démarrage moteur directement connecté sur l'alimentation
• Type d'entrée tor : (LI1, LI2, CHARGE RAPIDE) arrêt, exécution et charge rapide sur les fonctions de démarrage logique <= 8 mA 27 kOhm
• Tension entrées tor : 24...40 V
• Logiqued'entrée numérique : (LI1, LI2, CHARGE RAPIDE) positif état 0 < 5 V et < 0.2 mA, state 1 > 13 V et > 0.5 mA
• Courant de sortie tor : 2 A DC-13 / 3 A AC-15
• Type de sortie tor : (LO1) logiquede collecteur ouvert fin du signal de démarrage / (R1A, R1C) sorties de relais non
• Tension de sortie tor : 24 V (6...30 V) logiquede collecteur ouvert
• Courant commuté minimum : Sorties de relais 10 mA 6 V DC
• Courant commuté maximum : Sorties de relais 2 A 250 V AC inductif charge, cos phi = 0,5 L/R = 20 ms / Sorties de relais 2 A 30 V DC inductif charge, cos phi = 0,5 L/R = 20 ms
• Type d'affichage : 1 DEL (vert) pour démarreur sous tension / 1 DEL (jaune) pour tension nominale atteinte
• Couple de serrage : 0.5 N.m / 1.9...2.5 N.m
• Raccordement électrique : 1 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 1 mm²/AWG 17 pour télécommande / 1 conductor(s) souple câbleavec embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande / 1 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) souple câbleavec embout de câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande
• Marquage : CE
• Position de montage : Vertical +/- 10 degree
• Hauteur : 124 mm
• Largeur : 45 mm
• Profondeur : 131 mm
• Masse du produit : 0.42 kg
