Photo(s) non contractuelle(s)

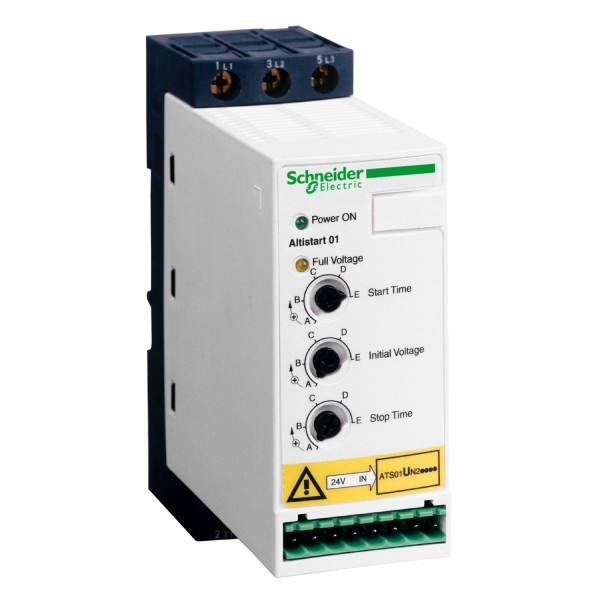

Schneider Electric Démarreur-Ralentisseur Progressif Demar.Ralent.6A 200 480V
151.71 € HT 182.05 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 364 points de fidélité en achetant ce produit
Schneider Electric
SCHVW3G4104
Connection KIT for ATSU&TeSysU
Non géré en stock
A commander
4.62 € HT 5.54 € TTC
Description
Caractéristiques principales :- Gamme de produits : Altistart U01 et TeSys U
- Type de produit ou de composant : Démarreur progressif
- Destination du produit : Asynchronous motors
- Application spécifique du produit : Machine simple
- Nom de composant : ATSU01
- Nombre de phases réseau : 3 phases
- [us] tension d'alimentation : 200...480 V (- 10...10 %)
- Puissance moteur kw : 1 kW à 230 V 3 phases / 3 kW à 400 V 3 phases / 0.75 kW à 230 V 3 phases / 1.5 kW à 400 V 3 phases / 2.2 kW à 400 V 3 phases
- Puissance moteur hp : 1 hp à 230 V 3 phases / 2 hp à 460 V 3 phases / 3 hp à 460 V 3 phases / 1.5 hp à 230 V 3 phases
- Calibre du démarreur icl : 6 A
- Catégorie d'emploi : AC-53B conformément à EN/IEC 60947-4-2
- Consommation électrique : 65 mA
- Type de démarrage : Démarrage avec rampe de tension
- Puissance dissipée en w : 1.5 W à pleine charge et à la fin du démarrage / 61.5 W en phase transitoire
- Variante de construction : Avec dissipateur thermique
- Fonction disponible : Contournement intégré
- Limites de la tension d'alimentation : 180...528 V
- Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
- Limites de fréquence réseau : 47.5...63 Hz
- Tension de sortie : <= power supply voltage
- Tension circuit de commande : 24 V c.c. +/- 10 %
- Temps de démarrage : 1 s/100 démarrage(s) par heure / 10 s/10 démarrage(s) par heure / 5 s/20 démarrage(s) par heure / Réglable de 1 à 10 s
- Symbole du temps de décélération : Réglable de 1 à 10 s
- Couple de départ : 30 à 80% du couple de démarrage moteur directement connecté sur l'alimentation
- Type d'entrée tor : (LI1, LI2, CHARGE RAPIDE) arrêt, exécution et charge rapide sur les fonctions de démarrage logique <= 8 mA 27 kOhm
- Tension entrées tor : 24...40 V
- Isolation des entrées sorties : Galvanique entre puissance et contrôle
- Logiqued'entrée numérique : (LI1, LI2, CHARGE RAPIDE) positif état 0 < 5 V et < 0.2 mA, state 1 > 13 V et > 0.5 mA
- Courant de sortie tor : 2 A DC-13 / 3 A AC-15
- Type de sortie tor : (LO1) logiquede collecteur ouvert fin du signal de démarrage / (R1A, R1C) sorties de relais non
- Tension de sortie tor : 24 V (6...30 V) logiquede collecteur ouvert
- Courant commuté minimum : Sorties de relais 10 mA 6 V DC
- Courant commuté maximum : Sorties de relais 2 A 250 V AC AC-15 inductif charge, cos phi = 0,5 L/R = 20 ms / Sorties de relais 2 A 30 V DC inductif charge, cos phi = 0,5 L/R = 20 ms
- Tension de coupure maximale : 440 V sorties de relais
- Type d'affichage : 1 DEL (vert) pour démarreur sous tension / 1 DEL (jaune) pour tension nominale atteinte
- Couple de serrage : 0.5 N.m / 1.9...2.5 N.m
- Raccordement électrique : 1 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 1 mm²/AWG 17 pour télécommande / 1 conductor(s) souple câbleavec embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande / 1 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) souple câbleavec embout de câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande
- Marquage : CE
- Position de montage : Vertical +/- 10 degree
- Hauteur : 234 mm
- Largeur : 45 mm
- Profondeur : 150 mm
- Masse du produit : 0.34 kg
Ancien produit : Telemecanique ATSU01N206LT
Caractéristiques techniques
| Avec affichage | Oui |
| Tension de fonctionnement nominale ue | 480,0 V |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Indice de protection (ip) | Ip20 |
| Classe de déclenchement | Autre |
| Courant de fonctionnement nominal ie 40 °c tu | 6,0 A |
| Puissance nominale de moteur triphasé, commutation standard, à 230 v | 0,75 kW |
| Puissance nominale de moteur triphasé, commutation standard, à 400 v | 1,5 kW |
| Température ambiante nominale sans déclassement | 40,0 °C |
| Protection intégrée contre les surcharges du moteur | Non |
| Type de tension d'actionnement | Ac/dc |
| Shunt interne | Oui |
| Régulation du couple de rotation | Non |
| Fonction | Direction unique |
