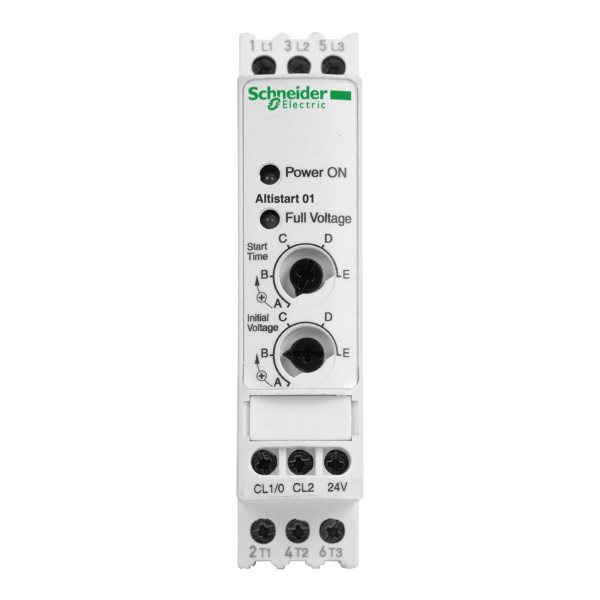

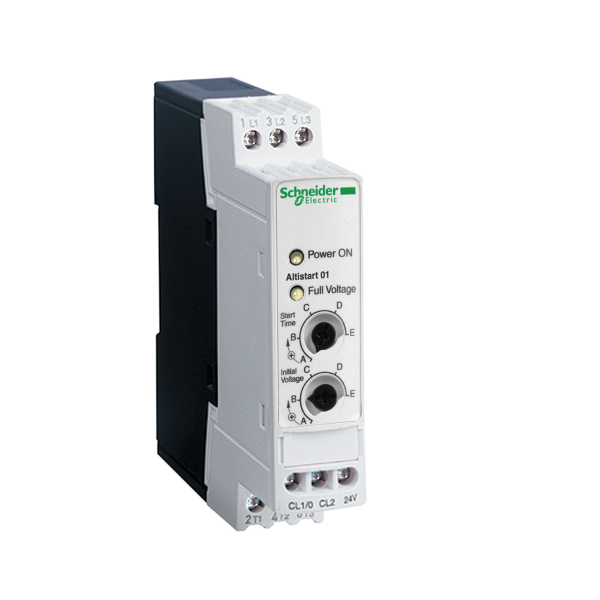

Schneider Electric Démarreur-Ralentisseur Progressif Demarreur 3A 110 480V
Schneider Electric Démarreur-Ralentisseur Progressif Demarreur 3A 110 480V
Schneider Electric Démarreur-Ralentisseur Progressif Demarreur 3A 110 480V
Schneider Electric Démarreur-Ralentisseur Progressif Demarreur 3A 110 480V

Photo(s) non contractuelle(s)

Schneider Electric Démarreur-Ralentisseur Progressif Demarreur 3A 110 480V

101.14 € HT 121.37 € TTC

Marque Schneider Electric

Référence ATS01N103FT

EAN 3389110667134

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Démarreur-Ralentisseur Progressif 3A 110 à 480 V Altistart 01 Schneider Electric

Ce démarreur-ralentisseur Altistart 01, de la marque Schneider Electric, sert à commander à distance la mise en marche d’un moteur électrique. Il a pour rôle de démarrer l’équipement et de contrôler sa vitesse de fonctionnement. Cet appareil est en mesure de commander un moteur, avec une puissance allant de 0,37 à 1,1 kW. Ce démarreur-ralentisseur est à alimenter sous secteur de 110 à 480 V pour assurer le démarrage progressif du moteur installé sur un réseau de type AC-3. Il est doté d’un calibre de 3 A apte à contrôler un circuit monophasé ou triphasé. Cet appareil propose également un démarrage avec rompe de tension pour éviter la surtension du circuit.

Les + du produit :

  • Doté d’un dissipateur thermique
  • Mise en œuvre facile et rapide

Caractéristiques principales :

  • Gamme de produits : Altistart 01
  • Type de produit ou de composant : Démarreur progressif
  • Destination du produit : Asynchronous motors
  • Application spécifique du produit : Machine simple
  • Nom de composant : ATS01
  • Nombre de phases réseau : 3 phases / Monophasé
  • [us] tension d'alimentation : 110...480 V (- 10...10 %)
  • Puissance moteur kw : 0.37 kW à 230 V 3 phases / 0.37 kW à 230 V monophasé / 0.55 kW à 230 V 3 phases / 1.1 kW à 400 V 3 phases
  • Puissance moteur hp : 0.5 hp à 230 V 3 phases / 0.5 hp à 460 V 3 phases / 1.5 hp à 460 V 3 phases
  • Calibre du démarreur icl : 3 A
  • Catégorie d'emploi : AC-53B conformément à EN/IEC 60947-4-2
  • Consommation électrique : 15 A à charge nominale
  • Type de démarrage : Démarrage avec rampe de tension
  • Puissance dissipée en w : 19 W en phase transitoire / 4 W à pleine charge et à la fin du démarrage

Caractéristiques complémentaires :

  • Variante de construction : Avec dissipateur thermique
  • Fonction disponible : Contournement intégré
  • Limites de la tension d'alimentation : 99...528 V
  • Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
  • Limites de fréquence réseau : 47.5...63 Hz
  • Tension de sortie : <= power supply voltage
  • Tension circuit de commande : 110 V +/- 10 % c.a., 30 mA / 24 V +/- 10 % c.a./c.c., 25 mA / 240 V +/- 10 % c.a., 65 mA
  • Temps de démarrage : 1 s/100 démarrage(s) par heure / 5 s/20 démarrage(s) par heure / Ajustable entre 1 et 5 s
  • Couple de départ : 30 à 80% du couple de démarrage moteur directement connecté sur l'alimentation
  • Courant de sortie tor : 2 A DC-13 / 3 A AC-15
  • Couple de serrage : 0.8 N.m
  • Raccordement électrique : 1 conductor(s) rigide câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour télécommande / 1 conductor(s) rigide câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour circuit de puissance / 2 conductor(s) rigide câble, branchement via connecteur de type à boîtier 1 mm²/AWG 17 pour télécommande / 2 conductor(s) rigide câble, branchement via connecteur de type à boîtier 1 mm²/AWG 17 pour circuit de puissance / 1 conductor(s) souple câbleavec embout de câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour télécommande / 1 conductor(s) souple câbleavec embout de câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour circuit de puissance / 1 conductor(s) souple câblesans embout de câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour télécommande / 1 conductor(s) souple câblesans embout de câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour circuit de puissance / 2 conductor(s) souple câbleavec embout de câble, branchement via connecteur de type à boîtier 0,75 mm²/AWG 18 pour télécommande / 2 conductor(s) souple câbleavec embout de câble, branchement via connecteur de type à boîtier 0,75 mm²/AWG 18 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via connecteur de type à boîtier 1 mm²/AWG 17 pour télécommande / 2 conductor(s) souple câblesans embout de câble, branchement via connecteur de type à boîtier 1 mm²/AWG 17 pour circuit de puissance
  • Marquage : CE
  • Position de montage : Vertical +/- 10 degree
  • Hauteur : 100 mm
  • Largeur : 23 mm
  • Profondeur : 100 mm
  • Masse du produit : 0.16 kg

Référence : SCHATS01N103FT (Schneider-Electric)

Ancien produit : Telemecanique ATS01N103FT

Ils ont aussi acheté...

CBP01272500

Câble électrique souple HO5VV-F 5G1,5mm² gris couronne de 50m

5,0 (1)

En stock
350 mètre(s) disponible(s)

1.33 € HT 1.60 € TTC

Soit un total de 66.50 € HT Soit un total de 80.00 € TTC

Prix au mètre

Catu

CATMO156

Casque anti-bruit haute performance- EN352 - Catu

Non géré en stock
A commander

18.56 € HT 22.27 € TTC

Schneider Electric

SCHATS01N206QN

Schneider Electric Démarreur-Ralentisseur Progressif Demar.Ralent.6A 380 415V

5,0 (1)

En stock
3 produit(s) disponible(s)

152.50 € HT 183.00 € TTC

Catu

CATMP26A

Capuchon Isolant 10 x 60 mm Catu

En stock
10 produit(s) disponible(s)

3.19 € HT 3.83 € TTC

Schneider Electric

SCHLZ2H2X4BD

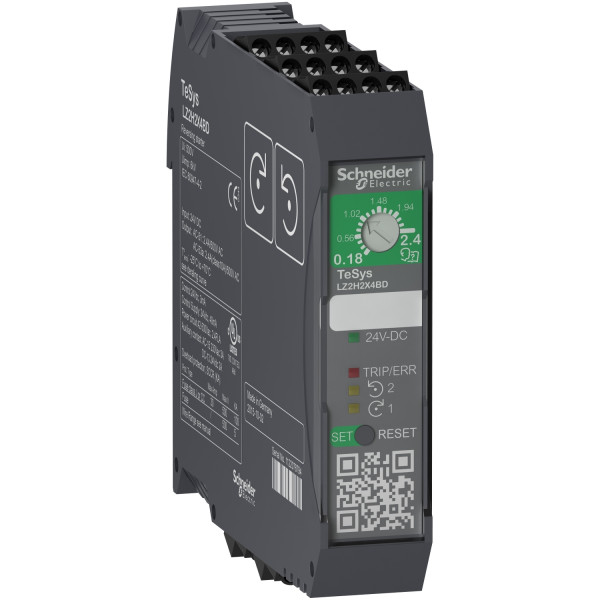

Tesys H - Démarreur Hybride - 2 Sens - 0,75kw 400v - Commande 24vcc

Non géré en stock
A commander

238.48 € HT 286.18 € TTC

Schneider Electric

SCHLZ8H2X4BD

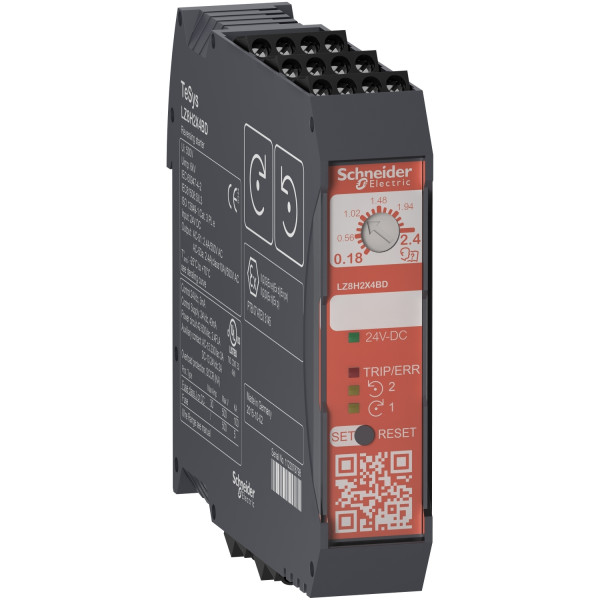

Tesys H - Démarreur Hybride - 2 Sens - 0,75kw 400v - Commande 24vcc - Safety

Non géré en stock
A commander

302.05 € HT 362.46 € TTC

Les avis clients

Caractéristiques techniques

Avec affichage Non
Tension de fonctionnement nominale ue 480,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 110,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 240,0 V
Tension d'alimentation de courant nominal us cc 24,0 V
Indice de protection (ip) Ip20
Classe de déclenchement Autre
Courant de fonctionnement nominal ie 40 °c tu 3,0 A
Puissance nominale de moteur triphasé, commutation standard, à 230 v 0,55 kW
Puissance nominale de moteur triphasé, commutation standard, à 400 v 1,1 kW
Température ambiante nominale sans déclassement 40,0 °C
Protection intégrée contre les surcharges du moteur Non
Type de tension d'actionnement Ac/dc
Shunt interne Oui
Régulation du couple de rotation Non
Fonction Direction unique
