Photo(s) non contractuelle(s)

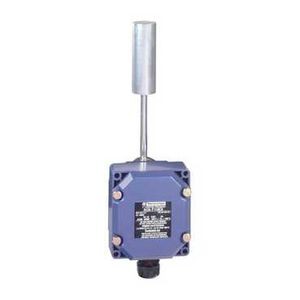

INT DE DEPOT DE BANDE
975.20 € HT 1170.24 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 2340 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense ATEX D
- Nom de gamme : Format spécial
- Type de produit ou de composant : Commutateur de fin de course
- Application spécifique du produit : Surveillance de décalage d'un convoyeur à courroie
- Nom abrégé d'appareil : XCR
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Métal
- Mode de fixation : Par le corps
- Mouvement tête de commande : Tournant
- Type d'unité de commande : Acier zingué galet à rappel, avec levier
- Mouvement d'attaque : Avec convoyeur à courroie
- Type d'approche : Approche latérale, 2 directions
- Raccordement électrique : Borniers à vis-étrier, 1 x 0,5...2 x 2,5 mm²
- Nombre d'entrée de câble : 1 tapped entry (PG13,5) pour cable gland (included), diamètre extérieur du câble: 9...12 mm
- Nombre de pôles : 2
- Description des contacts : 2 x 1 "O/F"
- Forme d'isolation entre contacts : Za
- Fonctionnement des contacts : À action brusque
- Type d'enclenchements : 2
- Élément de contact par sens de marche (circuit de contrôle) : 1 par sens
- Ouverture positive : Avec
- Couple minimal d'actionnement : 1 N.m
- Vitesse d'attaque maximale : 1.5 m/s
- Degré de protection ip : IP65 conformément à IEC 60529
- Matière du corps : Alliage de zinc
- Vitesse d'attaque minimale : 0.01 m/min
- Angle d'actionnement : 10 ° signalisation d'erreur / 18 ° arrêt convoyeur à courroie
- Course angulaire maximale : 90 ° / -90 °
- Désignation code des contacts : A300, AC-15 (240 V, Ie = 0,125) conformément à EN 60947-5-1 / A300, AC-15 (240 V, Ie = 0,125) conformément à IEC 60947-5-1 appendix A / Q300, DC-13 (250 V, Ie = 0.27 A) conformément à EN 60947-5-1 / Q300, DC-13 (250 V, Ie = 0.27 A) conformément à IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 500 V conformément à NF C 20-040 groupe C / 500 V, degré de pollution: 3 conformément à IEC 60947-1 / 500 V, degré de pollution: 3 conformément à VDE 0110 / 300 V conformément à UL 508
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3 / <= 25 M' conformément à NF C 93-050 methode A
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A cartouche fusible, type gG
- Durée de vie électrique : 5000000 cycle DC-13 120 V 4 W, <= 3600 cyc/mn facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif c.c. / 5000000 cycle DC-13 24 V 10 W, <= 3600 cyc/mn facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif c.c. / 5000000 cycle DC-13 48 V 7 W, <= 3600 cyc/mn facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif c.c.
- Durée de vie mécanique : 300000 cycle
- Marquage : II2 D-Ex tb IIIC T85°C Db IP66/67
- Largeur : 85 mm
- Hauteur : 95 mm
- Profondeur : 75 mm
Ancien produit : Telemecanique XCRT115EX
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Métal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble pg |
| Catégorie de protection contre les explosions pour le gaz | Autre |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Type de construction du boîtier | Type de construction spécial |
| Indice de protection (ip) | Ip65 |
| Manœuvre positive d'ouverture | Non |
| Finition de l'élément d'actionnement | Autre |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 85 mm |
| Hauteur du capteur | 95 mm |
| Longueur du capteur | 75 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 70 °C |
| Nombre de contacts en tant que contacts à ouverture | 2 |
| Nombre de contacts en tant qu'inverseurs | 2 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
