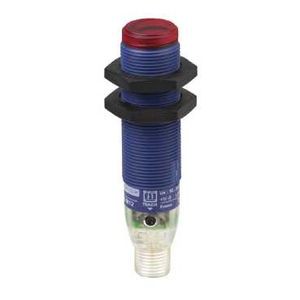

CELL PHOTOELEC CYL PLAST MAT TRANS 1224V DC PNP NONC CONNECT M12
165.13 € HT 198.16 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 396 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XU
- Nom de gamme : Application automobile
- Type de détecteur électronique : Détecteur photo-électrique polarisé
- Application spécifique du produit : Detection of transparent object
- Nom du détecteur : XUBT
- Forme du capteur : Cylindrique M18
- Système de détection : Réflex
- Matière : Plastique
- Type de visée : Axial
- Type de circuit d'alimentation : DC
- Mode de raccordement : À 3 fils
- Type de sortie tor : PNP
- Sortie tor : 1 ''O'' ou 1 ''F'' programmable
- Raccordement électrique : 1 connecteur mâle M12, 4 broches
- Émission : Coaxial polarisé rouge réflex
- Portée nominale : 0...1.4 m avec réflecteur XUZ C50/C50HP
- Composition du kit : Réflecteur XUZC50HP / Détecteur
- Matière du coffret : PBT
- Matière de la lentille : PMMA
- Angle du faisceau : 1.5 °
- Zone aveugle : 0 mm
- Diamètre du spot : 37 mm
- Type de signal de sortie : Numérique
- Type de sortie : Statique
- Led d'état : 1 LED (vert) pour alimentation activée / 1 LED (rouge) pour stabilité / 1 LED (jaune) pour état sortie
- [us] tension d'alimentation : 12...24 V DC avec protection inversion de polarité
- Limites de la tension d'alimentation : 10...32 V DC
- Pouvoir de commutation en ma : 100 mA (protection contre les surcharges et court-circuits)
- Fréquence de commutation : 1000 Hz
- Tension de déchet : <= 1.5 V (régime fermé)
- Consommation électrique : 45 mA (sans charge)
- Retard à la disponibilité : < 200 ms
- Retard réponse : < 500 ms
- Retard récupération : < 500 ms
- Masse du produit : 0.045 kg
Ancien produit : Telemecanique XUBTAPSNM12
Caractéristiques techniques
Type de tension | Ac/dc |
Courant de sortie max. | 100 A |
Matériau du boîtier/corps | Plastique |
Adapté aux fonctions de sécurité | Non |
Avec fonction temporelle | Non |
Fréquence de commutation | 1000 Hz |
Nombre de sorties de semiconducteur avec fonction de signalisation | 1 |
Nombre de sorties de semiconducteur protégées | 1 |
Finition de l'interface pour communication orientée sur la sécurité | Autre |
Finition du raccordement électrique | Connecteur m12 |
Finition de la sortie de commutation | Pnp/pnp |
Finition de la fonction de commutation | Programmable/configurable |
Tension d'alimentation de courant nominal us cc | 12 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Classe de protection du matériel | Classe de protection 0 |
Procédé de réglage | Teach-in |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Type de construction du boîtier | Cylindre, filetage |
Classe de protection des lasers | Sans |
Type de lumière | Lumière rouge polarisée |
Courant de sortie max. au niveau de la sortie protégée | 100 mA |
Avec fonction de surveillance des appareils disposés en aval | Non |
Avec blocage du redémarrage | Non |
Temps de réaction | 500 ms |
Type de sécurité selon iec 61496-1 | 1 |
Message avant défaillance | Non |
Matériau de la surface optique | Plastique |
Indice de protection (ip) | Ip65 |
Sortie analogique 0 v ... 10 v | Non |
Sortie analogique 0 ma ... 20 ma | Non |
Sortie analogique -10 v ... +10 v | Non |
Sortie analogique 4 ma ... 20 ma | Non |
Diamètre du capteur | 18 mm |
Avec interface de communication analogique | Non |
Avec interface de communication as-interface | Non |
Avec interface de communication canopen | Non |
Avec interface de communication devicenet | Non |
Avec interface de communication ethernet | Non |
Avec interface de communication interbus | Non |
Avec interface de communication profibus | Non |
Avec interface de communication rs-232 | Non |
Avec interface de communication rs-422 | Non |
Avec interface de communication rs-485 | Non |
Avec interface de communication ssd | Non |
Avec interface de communication ssi | Non |
Distance de détection max. | 1400 mm |
Réflecteur inclus dans la zone de la livraison | Oui |
Avec autre sortie analogique | Non |
Fonction de touche | Commutation claire/foncée |
Distance de commutation assignée | 1400 mm |
Température ambiante | 55 °C |
Nombre de sorties retardées avec fonction de signalisation | 0 |
Nombre de sorties retardées protégées | 0 |
Distance min. du réflecteur | 5000 mm |
Longueur du capteur | 78 mm |
