Photo(s) non contractuelle(s)

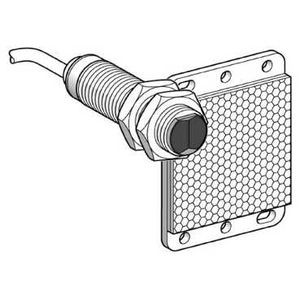

détecteur photoélectrique XU9 reflex polarisé Sn 2 m câble 2m
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XU
- Nom de gamme : Application aliments et boissons
- Type de détecteur électronique : Détecteur photo-électrique polarisé
- Nom du détecteur : XU9
- Forme du capteur : Cylindrique M18
- Système de détection : Réflexe polarisé
- Matière : Acier inoxydable
- Type de visée : Axial
- Type de signal de sortie : Numérique
- Type de circuit d'alimentation : DC
- Mode de raccordement : À 3 fils
- Type de sortie tor : PNP
- Sortie tor : 1 ''O'' ou 1 ''F'' programmable
- Raccordement électrique : Câble
- Longueur du câble : 2 m
- Application spécifique du produit : -
- Émission : RED réflexe polarisé
- Portée nominale : 2 m réflexe polarisé réflecteur XUZC50 requis
- Matière du coffret : Acier inoxydable : 304 CU
- Matière de la lentille : PMMA
- Portée maximale : 3 m
- Type de sortie : Statique
- Sortie additionnelle : Sans
- Entrée additionnelle : Programmation
- Composition du câble : 4 x 0,34 mm²
- Matière de l'isolant du fil : PvR
- Diamètre extérieur du câble : 4.2 mm
- Led d'état : 1 LED (vert) pour alimentation activée / 1 LED (jaune) pour état sortie
- [us] tension d'alimentation : 12...24 V DC avec protection inversion de polarité
- Limites de la tension d'alimentation : 10...30 V DC
- Pouvoir de commutation en ma : <= 100 mA (protection contre les surcharges et court-circuits)
- Fréquence de commutation : <= 500 Hz
- Tension de déchet : <= 1.5 V (régime fermé)
- Consommation électrique : <= 30 mA (sans charge)
- Retard à la disponibilité : <= 15 ms
- Retard réponse : <= 1 ms
- Retard récupération : <= 1 ms
- Réglage : Sans réglage sensibilité
- Diamètre : 18 mm
- Longueur : 64 mm
- Masse du produit : 0.155 kg
- Composition du kit : Détecteur / Réflecteur XUZC50
Ancien produit : Telemecanique XU9N18PP341
Caractéristiques techniques
| Type de tension | Ac/dc |
| Courant de sortie max. | 100,0 A |
| Matériau du boîtier/corps | Metal |
| Adapté aux fonctions de sécurité | Non |
| Température ambiante | -25,0 °C |
| Avec fonction temporelle | Non |
| Fréquence de commutation | 500,0 Hz |
| Nombre de sorties de semiconducteur avec fonction de signalisation | 1,0 |
| Nombre de sorties de semiconducteur protégées | 1,0 |
| Finition de l'interface pour communication orientée sur la sécurité | Other |
| Finition du raccordement électrique | Cable radial |
| Finition de la sortie de commutation | Pnp/pnp |
| Finition de la fonction de commutation | Programmable/configurable |
| Tension d'alimentation de courant nominal us cc | 12,0 V |
| Tension d'alimentation de courant nominal us cc | 12 V |
| Classe de protection du matériel | Safety class 0 |
| Procédé de réglage | Parameterization |
| Catégorie de protection contre les explosions pour le gaz | None |
| Catégorie de protection contre les explosions pour la poussière | None |
| Type de construction du boîtier | Cylinder, screw-thread |
| Classe de protection des lasers | None |
| Type de lumière | Polarized red light |
| Courant de sortie max. au niveau de la sortie protégée | 100,0 mA |
| Distance min. du réflecteur | 1000,0 mm |
| Avec fonction de surveillance des appareils disposés en aval | Non |
| Avec blocage du redémarrage | Non |
| Temps de réaction | 1,0 ms |
| Type de sécurité selon iec 61496-1 | 1 |
| Message avant défaillance | Non |
| Matériau de la surface optique | Plastic |
| Indice de protection (ip) | Ip67k |
| Sortie analogique 0 v ... 10 v | Non |
| Sortie analogique 0 ma ... 20 ma | Non |
| Sortie analogique -10 v ... +10 v | Non |
| Sortie analogique 4 ma ... 20 ma | Non |
| Diamètre du capteur | 18,0 mm |
| Avec interface de communication analogique | Non |
| Avec interface de communication as-interface | Non |
| Avec interface de communication canopen | Non |
| Avec interface de communication devicenet | Non |
| Avec interface de communication ethernet | Non |
| Avec interface de communication interbus | Non |
| Avec interface de communication profibus | Non |
| Avec interface de communication rs-232 | Non |
| Avec interface de communication rs-422 | Non |
| Avec interface de communication rs-485 | Non |
| Avec interface de communication ssd | Non |
| Avec interface de communication ssi | Non |
| Longueur du capteur | 64,0 mm |
| Distance de détection max. | 3000,0 mm |
| Réflecteur inclus dans la zone de la livraison | Oui |
| Avec autre sortie analogique | Non |
| Fonction de touche | Light-/dark switching |
| Distance de commutation assignée | 2000,0 mm |
| Nombre de sorties retardées avec fonction de signalisation | 0,0 |
| Nombre de sorties retardées protégées | 0,0 |
