Photo(s) non contractuelle(s)

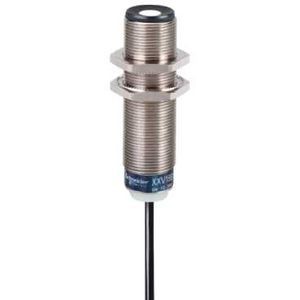

DETECTEUR ULTRASON M18 ME TAL 24VDC SN=50
93.24 € HT 111.89 € TTC
Marque Telemecanique Sensors
Référence XXV18B1PAL2
EAN 3389119051941
Commande min. 1
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 223 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XX
- Type de détecteur : Détecteur à ultrasons
- Nom de gamme : Universel
- Nom du détecteur : XXV
- Forme du capteur : Cylindrique M18
- Detection system : Diffusion
- Portée nominale : 0.05 m fixe
- Matière : Métal
- Type de signal de sortie : Numérique
- Sortie tor : 1 "F"
- Mode de raccordement : À 3 fils
- Type de sortie tor : PNP
- [us] tension d'alimentation : 12...24 V DC avec protection inversion de polarité
- Raccordement électrique : Câble, 2 m longueur de câble
- [sd] domaine de détection : 0.003...0.05 m
- Angle du faisceau : 10 °
- Degré de protection ip : IP67 conformément à IEC 60529
- Matière du coffret : Brass
- Matière de la face avant : Époxy
- Filetage iso : M18 x 1
- Limites de la tension d'alimentation : 10...36 V DC
- [sa] portée de travail : 0.003...0.05 m
- Trajectoire différentielle maximale : 3 mm
- Zone aveugle : 0...3 mm
- Fréquence de transmission : 360 kHz
- Précision de répétition : 1.5 %
- Angle de déviation de l'objet à détecter par rapport à 90° : -8...8 °
- Taille minimale de l'objet à détecter : Cylinder diameter 2 mm up to 0.02 m sensing distance
- Led d'état : 1 LED (jaune) pour état sortie
- Consommation électrique : 15 mA
- Courant commuté maximum : 200 mA avec protection contre les surcharges et court-circuits
- Tension de déchet : < 2 V
- Fréquence de commutation : <= 80 Hz
- Retard à la disponibilité : 5 ms
- Retard réponse : 4 ms
- Retard récupération : 4 ms
- Marquage : CE
- Longueur du filetage : 51 mm
- Hauteur : 18 mm
- Largeur : 18 mm
- Profondeur : 65 mm
- Masse du produit : 0.11 kg
Caractéristiques techniques
| Type de tension | Dc |
| Courant de sortie max. | 200 A |
| Matériau du boîtier/corps | Laiton |
| Fréquence de commutation | 80 Hz |
| Finition de la solution analogique | Autre |
| Finition du raccordement électrique | Câble |
| Finition de la sortie de commutation | Pnp |
| Finition de la fonction de commutation | Contact à fermeture (no) |
| Zone aveugle | 3 mm |
| Procédé de réglage | Autre |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Type de construction du boîtier | Cylindre, filetage |
| Standard pour interfaces | Autre |
| Courant à vide | 15 mA |
| Précision de répétition relative | 1,5 % |
| Synchronisation possible | Non |
| Tension d’alimentation | 12 V |
| Tension d’alimentation | 12 V |
| Matériau de la surface active du capteur | Plastique |
| Matériau de la gaine de câble | Autre |
| Largeur du capteur | 18 mm |
| Diamètre du capteur | 18 mm |
| Hauteur du capteur | 18 mm |
| Longueur du capteur | 65 mm |
| Plage de mesure de la longueur | 50 mm |
| Plage de mesure de la longueur | 50 mm |
| Température ambiante | 0 °C |
| Écart de linéarité relatif | 0 % |
| Numéro awg | 0 |
| Distance ajustable | 0 mm |
| Distance ajustable | 0 mm |
