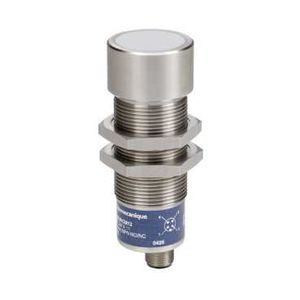

détecteur à ultrason cylindrique M30 Sn 1 m connecteur M12

Photo(s) non contractuelle(s)

détecteur à ultrason cylindrique M30 Sn 1 m connecteur M12

Marque Schneider Electric

Référence XX930S1A2M12

EAN 3389118031340

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : OsiSense XX
  • Type de détecteur : Détecteur à ultrasons
  • Nom de gamme : Universel
  • Nom du détecteur : XX9
  • Forme du capteur : Cylindrique M30
  • Detection system : Diffusion
  • Portée nominale : 1 m réglable with teach pushbutton
  • Matière : Métal
  • Type de signal de sortie : Analogique
  • Mode de raccordement : À 4 fils
  • Sortie analogique : 4...20 mA
  • [us] tension d'alimentation : 15...24 V DC avec protection inversion de polarité
  • Raccordement électrique : Connecteur mâle M12 4 broches
  • [sd] domaine de détection : 0.051...0.991 m
  • Angle du faisceau : 10 °
  • Degré de protection ip : IP65 conformément à IEC 60529
Caractéristiques complémentaires :
  • Matière du coffret : Acier inoxydable 303
  • Matière de la face avant : Silicone
  • Filetage iso : M30 x 1,5
  • Limites de la tension d'alimentation : 10...28 V DC
  • [sa] portée de travail : 0.051...0.991 m (mode apprentissage)
  • Zone aveugle : 0...51 mm
  • Fréquence de transmission : 200 kHz
  • Précision de répétition : 0.9 %
  • Angle de déviation de l'objet à détecter par rapport à 90° : -8...8 °
  • Taille minimale de l'objet à détecter : Diamètre du cylindre 1,6 mm distance de détection jusqu'à 635 mm
  • Led d'état : 1 LED (couleur double) pour assistance de réglage / 1 LED (vert) pour alimentation activée / 1 LED (jaune) pour état sortie
  • Consommation électrique : 60 mA
  • Pouvoir de commutation maximum : 10...500 Ohm avec protection contre les surcharges et court-circuits
  • Réglage : Choix pente avec bouton teach
  • Retard à la disponibilité : 720 ms
  • Retard réponse : 25 ms
  • Retard récupération : 25 ms
  • Marquage : CE
  • Longueur du filetage : 45 mm
  • Hauteur : 35 mm
  • Largeur : 35 mm
  • Profondeur : 85 mm
  • Masse du produit : 0.095 kg
Référence : SCHXX930S1A2M12 (Schneider-Electric)

Ancien produit : Telemecanique XX930S1A2M12

Les avis clients

Caractéristiques techniques

Type de tension Dc
Matériau du boîtier/corps Acier inoxydable
Finition de la solution analogique 4 ma ... 20 ma
Finition du raccordement électrique Connecteur m12
Finition de la sortie de commutation Autre
Finition de la fonction de commutation Autre
Zone aveugle 51 mm
Procédé de réglage Teach-in
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Type de construction du boîtier Cylindre, filetage
Standard pour interfaces Analogique
Courant à vide 60 mA
Précision de répétition relative 0,9 %
Synchronisation possible Non
Tension d’alimentation 24 V
Tension d’alimentation 15 V
Matériau de la surface active du capteur Plastique
Matériau de la gaine de câble Autre
Largeur du capteur 35 mm
Diamètre du capteur 30 mm
Hauteur du capteur 35 mm
Longueur du capteur 85 mm
Distance ajustable 991 mm
Distance ajustable 991 mm
Plage de mesure de la longueur 991 mm
Plage de mesure de la longueur 991 mm
Courant de sortie max. 0 A
Température ambiante 50 °C
Température ambiante 50 °C
Fréquence de commutation 0 Hz
Écart de linéarité relatif 0 %
Numéro awg 0
