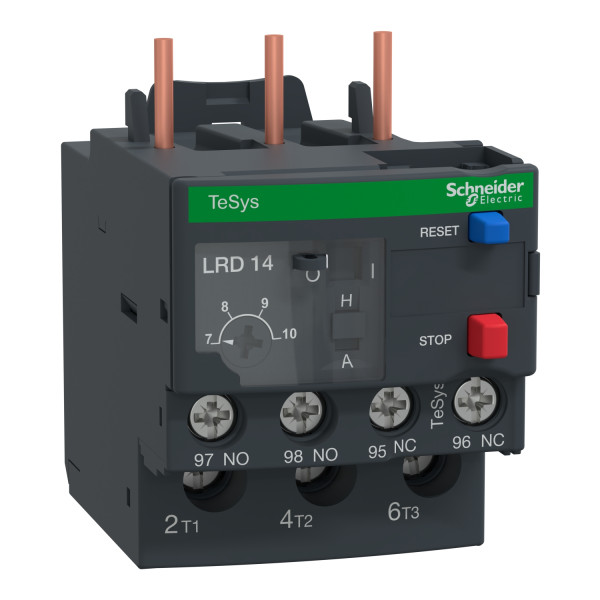

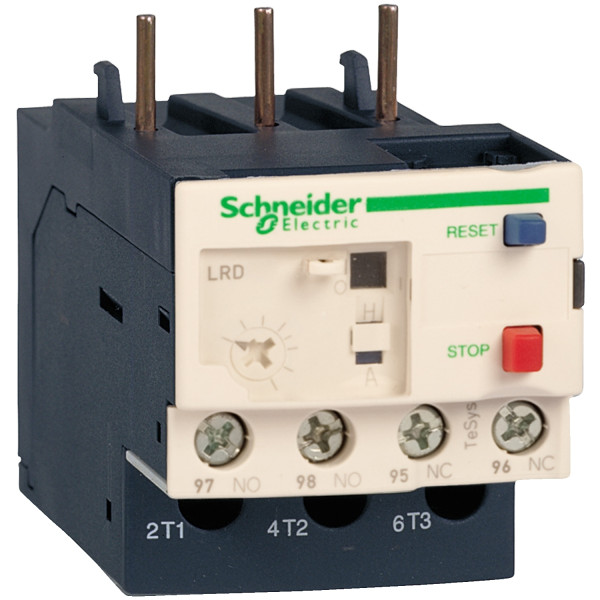

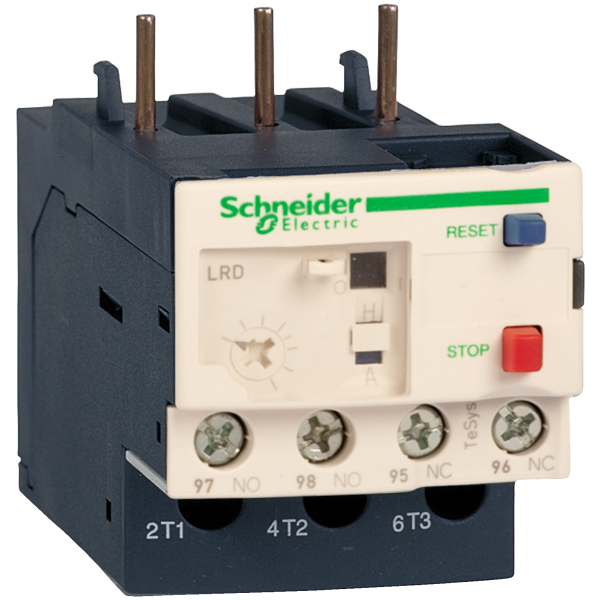

Rel.non Diff. 7 A 10a Cosses Fermees
96.59 € HT 115.91 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 12-17 jours Délai estimatif
Jusqu'à 231 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : TeSys
Nom du produit : TeSys LRD
Fonction produit : Non différentiel à bilames
Nom abrégé de l'appareil : LR3D
Utilisation du relais : Protection moteur
Accessoires associés : LC1D09LC1D12LC1D18LC1D25LC1D32LC1D38
Type de réseau : CACC
Zone de réglage de protection thermique : 7…10 A
[ui] tension assignée d'isolement : 600 V circuit de puissance se conformer à CSA600 V circuit de puissance se conformer à UL690 V circuit de puissance se conformer à IEC 60947-4-1
Caractéristiques complémentaires :
Fréquence du réseau : 0 à 400 Hz
Support de montage : Platine avec accessoires spécifiquesRail avec accessoires spécifiquesSous le contacteur
Seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
[ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation0.22 A à 125 V DC-13 pour circuit de signalisation
[ue] tension assignée d'emploi : 690 V CA 0 à 400 Hz
[uimp] tension assignée de tenue aux chocs : 6 kV
Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
Type de commande : Rouge bouton-poussoir STOPBleu bouton-poussoir pour raz mode
Compensation en température : -20…60 °C
Pas de raccordement : 14,5 mm
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : bornes à anneau
Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrierCircuit de puissance : 2.3 N.m - sur bornes à anneau vis : M4
Largeur : 45 mm
Profondeur : 70 mm
Poids : 0.124 kg
Caractéristiques techniques
| Mode de pose | Montage direct |
| Nombre de contacts auxiliaires à fermeture | 1 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Classe de déclenchement | Classe 10 a |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement nominale max. ue | 690 V |
| Plage de courant ajustable | 7 A |
| Plage de courant ajustable | 10 A |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à deux directions | 0 |
