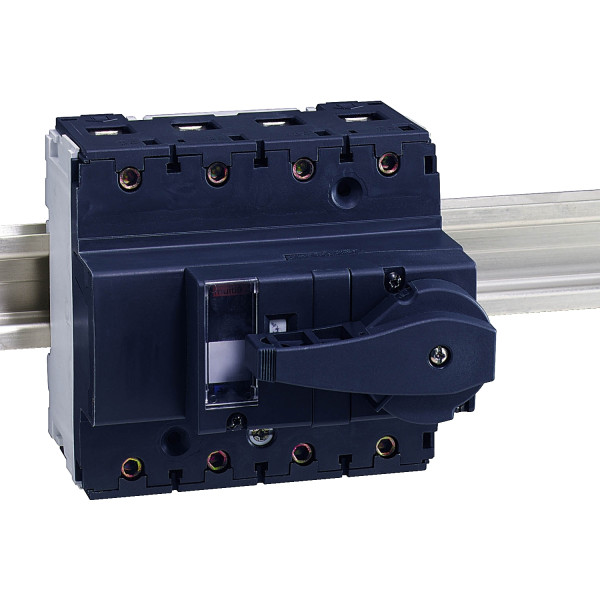

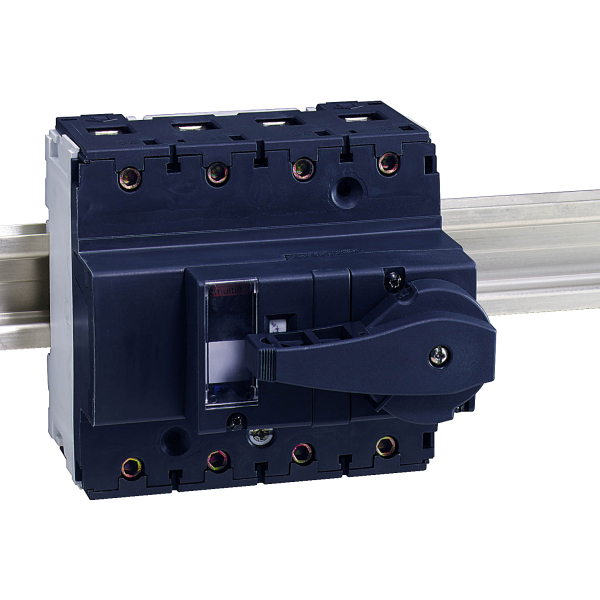

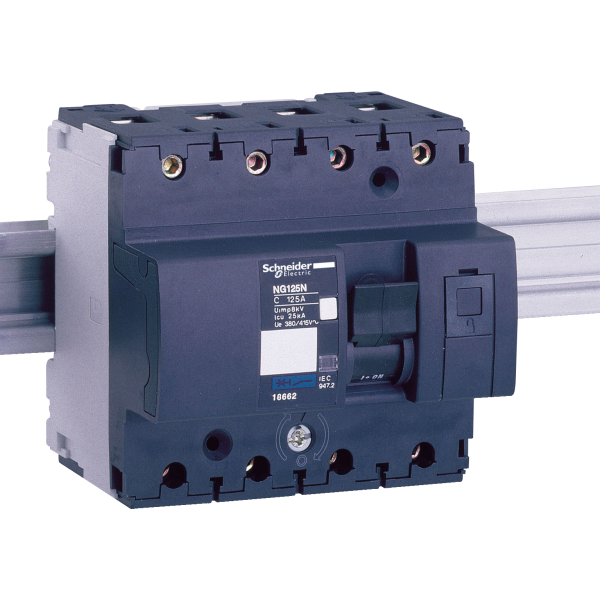

Schneider Electric Disjoncteur Modulaire Multi 9 Ng125L 4 Pôles 40 A Courbe D
766.38 € HT 919.66 € TTC
En stock - Il y a 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 1839 points de fidélité en achetant ce produit
Description
Schneider Electric Disjoncteur Modulaire Multi 9 Ng125L 4 Pôles 40 A Courbe D
Le disjoncteur modulaire Multi 9 Ng125L de Schneider Electric est un dispositif de protection électrique de haute qualité conçu pour les installations industrielles et commerciales. Ce disjoncteur à 4 pôles, avec une capacité de 40 A et une courbe de déclenchement de type D, est idéal pour protéger les circuits électriques contre les surcharges et les courts-circuits. Sa conception modulaire permet une installation facile et une maintenance simplifiée, tout en garantissant une protection fiable et durable pour vos équipements électriques.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Installation et maintenance faciles grâce à la conception modulaire
- Adapté aux environnements industriels et commerciaux
- Conformité aux normes de sécurité internationales
- Durabilité et performance garanties par Schneider Electric
Caractéristiques du Produit :
- Type de produit : Disjoncteur modulaire
- Marque : Schneider Electric
- Référence : SCH18862
- Nombre de pôles : 4
- Courant nominal : 40 A
- Courbe de déclenchement : D
- Normes de conformité : IEC/EN 60947-2
- Type de montage : Rail DIN
- Dimensions : 90 x 70 x 60 mm
- Poids : 0.5 kg
- Température de fonctionnement : -25°C à +70°C
- Indice de protection : IP20
Utilisation :
Pour utiliser le disjoncteur modulaire Multi 9 Ng125L, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant l'installation.
- Montez le disjoncteur sur un rail DIN dans le tableau électrique.
- Connectez les câbles d'alimentation aux bornes appropriées du disjoncteur.
- Vérifiez que toutes les connexions sont sécurisées et conformes aux normes de sécurité.
- Rétablissez l'alimentation électrique et testez le disjoncteur pour vous assurer de son bon fonctionnement.
Recommandations
Pour garantir une utilisation optimale et une longue durée de vie du disjoncteur modulaire Multi 9 Ng125L, suivez ces recommandations :
- Effectuez des inspections régulières pour détecter tout signe d'usure ou de dommage.
- Nettoyez le disjoncteur et le tableau électrique pour éviter l'accumulation de poussière et de débris.
- Respectez les spécifications de courant et de tension pour éviter les surcharges.
- Consultez un électricien qualifié pour toute installation ou maintenance complexe.
- Conservez le disjoncteur dans un environnement sec et à l'abri des températures extrêmes.
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 47,0 mm |
| Calibre/courant nominal assigné (in) | 40,0 A |
| Tension assignée (ue) | 415,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 690,0 V |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 6,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 4,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 50,0 mm² |
| Section de raccordement cable rigide | 1,5 mm² |
| Section de raccordement cable souple | 35,0 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 50,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 8,0 kV |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 100,0 kA |
| Antidéflagration | Non |
| Montage encastré | Non |
